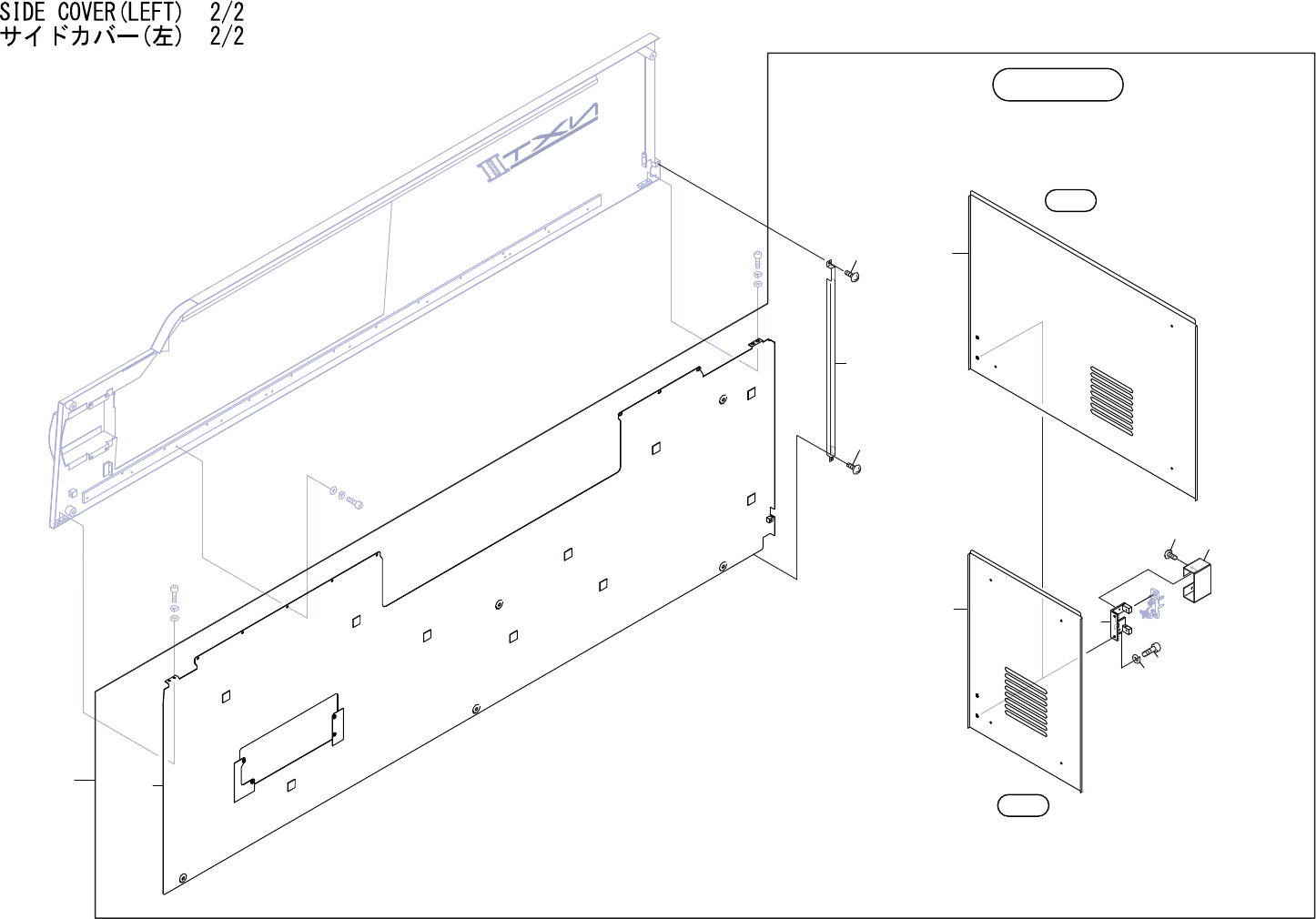

SIDECOVER(LEFT)1/2
サイドカバー(左)1/2
UJ01910
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
54 H3158R 1 PLUNGER,SPRING
プ
ランジャ ス
プ
リン
グ
PJH4-2 OT
55 PM0D9S2 1 CONNECTOR,MALE コネクタ 雄 FE
56 PM14343 2 BOLT ボルト FE
57 PM14321 1 BOLT ボルト FE
58 PZ14381 2 SPRING ス
プ
リン
グ
FE
59 PB08401 2 WASHER ワッシャ FE
60 RH35160 1 HARNESS ハーネス OT
61 K51756 2 SCREW,C
/
RPAN 小ネジ 十穴鍋 M02.5X005ｽﾃﾝﾚｽ FE
62 PM06874 1 PIN,ROUND ピン 丸 FE
63 H5276A 2 BOLT,HEXSOCKET ボルト 六角穴 M03X010 FE
64 W1021A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
65 PM06884 1 PIN,DIAMOND-SHAPED ピン ダイヤ FE
66 PB04LY1 1 CONNECTOR,MALE コネクタ 雄 FE
68 H54242 1 BOLT,HEXSOCKET ボルト 六角穴 M04X008ｺﾞｸﾃｲﾄｳ(3ｶｼﾛ) FE
69 PZ39684 1 SEAL シール OT
70 AA7ZL02 1 COVER,SIDE カバー サイド OT
71 PB02TR2 1 COVER,SIDE カバー サイド FE
72 PB71642 1 COVER カバー FE
73 PZ25391 1 SEAL シール PL
74 PZ25661 1 SEAL シール PL
75 H54242 4 BOLT,HEXSOCKET ボルト 六角穴 M04X008ｺﾞｸﾃｲﾄｳ(3ｶｼﾛ) FE
