PTS-NXT2-06JE - 第521页

M3S,M3II-DEVICEBASE2/2 M3S,M3II-デバイスベース2/2 UD00741 No. Dr g .No.&CodeNo. QTY Descri p tion Ratin g Materials Remarks 番号 図番 &ｺｰ ﾄﾞ番号 個数 品名 規 格 材質 備考 1 AA34115 1 COVER カバー OT 2 H3083R 2 BUSHING,RUBBER ブ …

100%1 / 715
B
A
Ref.1/
A,B
Ref.BED
f
2
3
4
6
2
18
17
17
20
19
23
24
21
26
27
28
1
7
8
9
12
16
16
30
14
13
31
32
33
UD00741
144
PTS-NXT2-06JE
Vol.2
M3S,M3II-DEVICEBASE2/2
M3S,M3II-デバイスベース2/2
UD00741
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
1 AA34115 1 COVER カバー OT
2 H3083R 2 BUSHING,RUBBER
ブ
シュ ゴム B-10-1 OT
3 PB09324 1 COVER カバー FE
4 K5199Y 2 SCREW,WASHERASS'Y 小ネジ 座金組込み M03X005P=4ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
6 PS00204 1 SHEET シート OT ConsumableParts
7 H30125 1 FAN ファン 109P0424F6D1 OT
8 K1141R 1 GUARD,FIN ガード フィン 109-059 OT
9 K5182G 4 SCREW,WASHERASS'Y 小ネジ 座金組込み M03X025P=4ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
12 AA34503 1 VALVE,SOL バル
ブ
ＳＯＬ OT
13 H1122K 1 VALVE,SOL バル
ブ
ＳＯＬ SY3320-5MZ-M5-F2 OT
14 K5199Y 2 SCREW,WASHERASS'Y 小ネジ 座金組込み M03X005P=4ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
16 S1058A 2 SILENCER サイレンサ AN120-M5 OT
17 Y3049G 2 UNION,ELBOW ユニオン エルボ KJL04-M5(ｼﾛ) OT
18 Y3061E 1 UNION,HALF ユニオン ハーフ KJS04-M5(ｼﾛ) OT
19 PS00092 1 SHEET シート OT ConsumableParts
20 PB55631 1 RETAINER,WIRING 押え 配線 FE
21 K5199Y 3 SCREW,WASHERASS'Y 小ネジ 座金組込み M03X005P=4ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
23 PZ07772 1 TUBE チュー
ブ
OT
24 PZ07782 1 TUBE チュー
ブ
OT
26 S2025A 5 SHEET シート CTAM1 PL ConsumableParts
27 K5170T 5 SCREW,C
/
RTRUSS 小ネジ 十穴トラス M03X006ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
28 H1140A 5 BAND,TIE バンド 結束 T18R PL
30 T41520 1 POWERSUPPLY,DC 電源 ＤＣ ZWS150PAF-24
/
J OT
31 K5224A 4 SCREW,C
/
RPAN 小ネジ 十穴鍋 M03X006ﾆｯｹﾙﾒｯｷ FE
32 W1021A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
33 W1040R 4 WASHER,FLAT ワッシャ 平 3M
/
MX0.5X7(1W-3)(3ｶｸﾛ) FE
AA H1122K 1 VALVE,SOL バル
ブ
ＳＯＬ SY3320-5MZ-M5-F2 OT
AB S1058A 2 SILENCER サイレンサ AN120-M5 OT
AC Y3049G 2 UNION,ELBOW ユニオン エルボ KJL04-M5(ｼﾛ) OT
AD Y3061E 1 UNION,HALF ユニオン ハーフ KJS04-M5(ｼﾛ) OT
AE PZ07772 1 TUBE チュー
ブ
OT
AF PZ07782 1 TUBE チュー
ブ
OT
AG K53382 2 CONTROLLER,SPEED コントローラ スピード AS1301F-M5-04(ｼﾛ) OT
AH A4090A 2 ELBOW,UNIVERSAL エルボ ユニバーサル M-5UL OT
AI S2101D 1 CYLINDER,AIR シリンダ エアー CDQSD20-40DCM-M9BL OT
145
PTS-NXT2-06JE
Vol.2

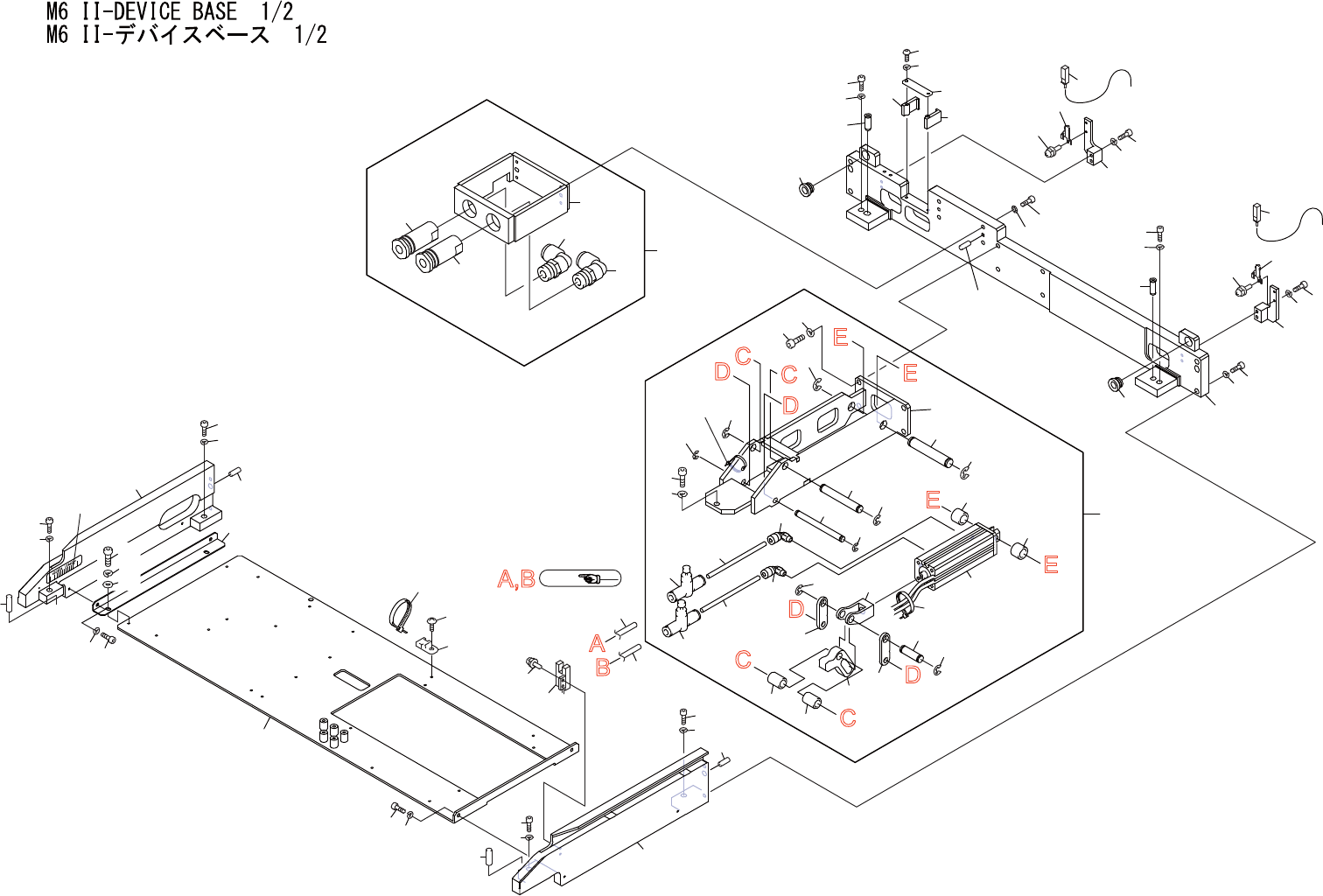

Ref.2/
A,B
B
A
C
D
E
E
D
C
D
C
C
E
E
D
1
83
84
2
3
4
5
6
5
6
7
8
12
13
14
13
14
80
81
82
16
25
26
27
26
27
25
28
28
33
32
34
38
39
40
70
71
72
73
74
75
23
24
76
77
78
79
86
89
93
100
101
102
102
105
105
107
108
96
103
104
97
94.1
95
93
94
95
98
99
98
90
91
91
90
87
88
104
97
59
67
68
71
72
12.1
15
59
20
9
10
92
35
35.1
36
41
41.1
44
44
45
42
47
48
69
85
UD02406
146
PTS-NXT2-06JE
Vol.2
