M6II-DEVICEBASE2/2
M6II-デバイスベース2/2
UD02406
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
1 AA54411 1 COVER カバー OT
2 PB09047 1 COVER カバー FE
3 K51981 4 SCREW,WASHERASS'Y 小ネジ 座金組込み M03X006P=4ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
5 H3083R 2 BUSHING,RUBBER
ブ
シュ ゴム B-10-1 OT
6 H30125 1 FAN ファン 109P0424F6D1 OT
7 K1141R 1 GUARD,FIN ガード フィン 109-059 OT
8 K5182G 4 SCREW,WASHERASS'Y 小ネジ 座金組込み M03X025P=4ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
12 PS00134 1 SHEET シート OT ConsumableParts
14 AA54704 1 BOX,POWERSUPPLY ＢＯＸ電源 OT
15 PM02655 1 BOX,POWERSUPPLY ＢＯＸ電源 FE
16 PS00042 1 SHEET シート OT ConsumableParts
20 PB88100 1 RETAINER,WIRING 押え 配線 FE
21 K51981 4 SCREW,WASHERASS'Y 小ネジ 座金組込み M03X006P=4ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
23 AA54302 1 VALVE,SOL バル
ブ
ＳＯＬ OT
24 H1122K 1 VALVE,SOL バル
ブ
ＳＯＬ SY3320-5MZ-M5-F2 OT
25 Y3061E 3 UNION,HALF ユニオン ハーフ KJS04-M5(ｼﾛ) OT
26 S1058A 2 SILENCER サイレンサ AN120-M5 OT
27 K51981 2 SCREW,WASHERASS'Y 小ネジ 座金組込み M03X006P=4ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
30 T41522 1 POWERSUPPLY,DC 電源 ＤＣ ZWS240PAF-24
/
J OT
31 K5224A 4 SCREW,C
/
RPAN 小ネジ 十穴鍋 M03X006ﾆｯｹﾙﾒｯｷ FE
32 W1021A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
33 W1040R 4 WASHER,FLAT ワッシャ 平 3M
/
MX0.5X7(1W-3)(3ｶｸﾛ) FE
AA H1122K 1 VALVE,SOL バル
ブ
ＳＯＬ SY3320-5MZ-M5-F2 OT
AB S1058A 2 SILENCER サイレンサ AN120-M5 OT
AC Y3061E 3 UNION,HALF ユニオン ハーフ KJS04-M5(ｼﾛ) OT
AD PZ13981 1 TUBE チュー
ブ
OT
AE PZ13991 1 TUBE チュー
ブ
OT
AF K5340R 2 CONTROLLER,SPEED コントローラ スピード AS2001F-04(ｼﾛ) OT
AG PZ09201 1 TUBE チュー
ブ
OT
AH PZ07772 1 TUBE チュー
ブ
OT
AI Y3049G 2 UNION,ELBOW ユニオン エルボ KJL04-M5(ｼﾛ) OT
AJ S2101G 1 CYLINDER,AIR シリンダ エアー CDQSD25-40DCM-M9BL OT
AK Y3080A 2 UNION,ELBOW ユニオン エルボ KQ2L10-02S OT
AL XS01130 2 SOCKET,COUPLER ソケット カ
プ
ラ OT
151
PTS-NXT2-06JE
Vol.2
2
4.1
16
18
19
13
14
17
20
20
16
16.1
16.2
16.2
16.1
20
14
11
4
15
2
8
5
4
5.1
4.1
15
20
11
35
36
37
38
39
34
26
27
28
22
24
23
1
9
10
12
UD02903
152
PTS-NXT2-06JE
Vol.2

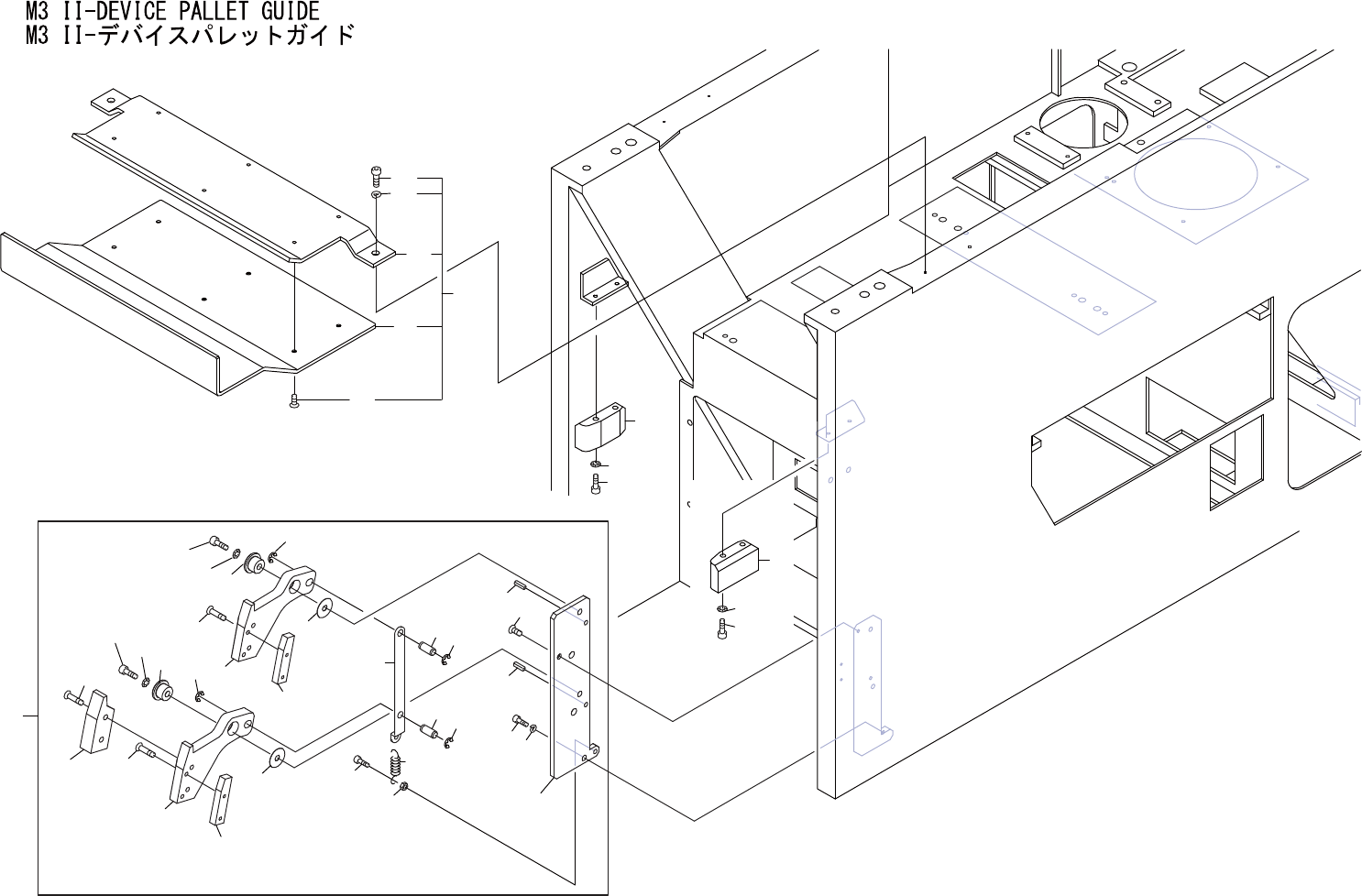

M3II-DEVICEPALLETGUIDE
M3II-デバイスパレットガイド
UD02903
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
1 AA2YD06 1 GUIDE ガイド OT
2 PB0A0H0 2 SPACER スペーサ CO
4 2MGKPA003000 2 PLATE,STIFFENING
プ
レート 当て FE
4.1 K5358H 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ 六角穴皿 M03X015 FE
5 2MGKPA001601 1 PLATE
プ
レート FE
5.1 K5192H 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ 六角穴皿 M04X018 FE
8 PB0A0L1 1 PLATE
プ
レート FE
9 H5288A 1 BOLT,HEXSOCKET ボルト 六角穴 M04X010 FE
10 W1022A 1 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
11 H2055T 2 PIN,SPRING ピン ス
プ
リン
グ
4ﾟX8 OT
12 K5359E 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
13 PB61821 1 LINK リンク FE
14 PM84981 2 PIN ピン FE
15 2MGKPA001900 2 LEVER,LINK レバー リンク FE
16 PM0KEL0 2 PIN,PIVOT ピン 支点 FE
16.1 H5297A 2 BOLT,HEXSOCKET ボルト 六角穴 M05X008 FE
16.2 W1012A 2 WASHER,CONICAL ワッシャ 皿 M-5-L FE
17 PZ24001 1 SPRING,TENSION ス
プ
リン
グ
引
張
FE
18 H5289A 1 BOLT,HEXSOCKET ボルト 六角穴 M04X012 FE
19 N10813 1 NUT,HEX ナット 六角 M043ｼｭ(3ｶｸﾛ) FE
20 S1003F 4 CIR-CLIP サークリッ
プ
ST-EW-4(3ｶｼﾛ) OT
22 PM063W1 1 GUIDE ガイド FE
23 H5291A 2 BOLT,HEXSOCKET ボルト 六角穴 M04X018 FE
24 W1011A 2 WASHER,CONICAL ワッシャ 皿 M-4-L FE
26 PM063T1 1 GUIDE ガイド FE
27 H5291A 2 BOLT,HEXSOCKET ボルト 六角穴 M04X018 FE
28 W1011A 2 WASHER,CONICAL ワッシャ 皿 M-4-L FE
34 AA74H01 1 COVER カバー OT
35 PJ03376 1 COVER カバー PL
36 K5357M 5 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
37 PB91761 1 BKT,COVER ＢＫＴカバー FE
38 H5299A 2 BOLT,HEXSOCKET ボルト 六角穴 M05X012 FE
39 W1023A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M
/
M FE
153
