PTS-NXT2-06JE - 第565页

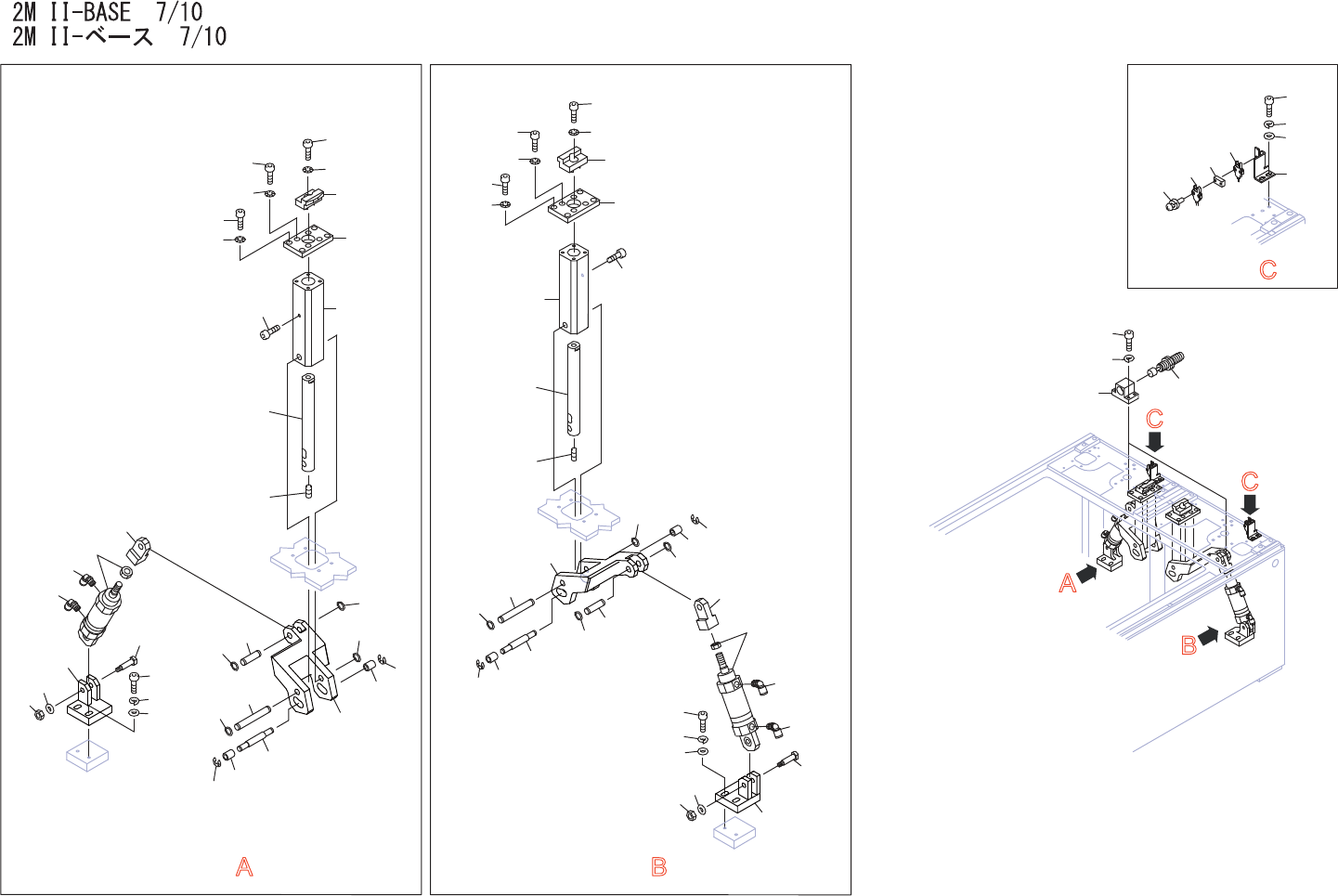

2MII-BASE6/10 2MII-ベース6/10 UB01331 No. Dr g .No.&CodeNo. QTY Descri p tion Ratin g Materials Remarks 番号 図番 &ｺｰ ﾄﾞ番号 個数 品名 規 格 材質 備考 1 PM01196 2 BLOCK ブ ロッ ク FE 2 H5341A 4 BOLT,HEXSOCKET ボルト 六 角穴 M08X…

100%1 / 715
A
B
DETAIL
A
DETAIL
B
1
4
3
2
25
28
29
30
27
26
22
20
18
17
16
23
24
21
22
19
18
20
12
13
14
15
24
9
7
8
7
8
10
11
5
9
10
11
7
8
7
8
12
22
20
18
24
23
24
21
22
19
18
20
33
33
32
31
28
29
30
27
32
31
25
26
14
15
5
13
26.1
26.1
26.1
26.1
UB01331
188
PTS-NXT2-06JE
Vol.2
2MII-BASE6/10
2MII-ベース6/10
UB01331
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
1 PM01196 2 BLOCK
ブ
ロック FE
2 H5341A 4 BOLT,HEXSOCKET ボルト 六角穴 M08X020 FE
3 W1014A 4 WASHER,CONICAL ワッシャ 皿 M-8-H FE
4 H20159 4 PIN ピン MS6-15 FE
5 PM23352 2 PLATE
プ
レート FE
7 H5298A 16 BOLT,HEXSOCKET ボルト 六角穴 M05X010 FE
8 W1012A 16 WASHER,CONICAL ワッシャ 皿 M-5-L FE
9 PT00391 2 JAW 爪 FE
10 H5341A 2 BOLT,HEXSOCKET ボルト 六角穴 M08X020 FE
11 W1014A 2 WASHER,CONICAL ワッシャ 皿 M-8-H FE
12 PM26023 2 HOLDER ホルダ FE
13 PM52491 2 BOLT ボルト FE
14 PM01104 2 SHAFT シャフト FE
15 N4046A 2 SCREW,HEXSOCKETSET ネジ 六角穴止め M06X008ｸﾎﾞﾐｻｷ FE
16 PT00645 1 LEVER レバー FE
17 PT00655 1 LEVER レバー FE
18 R50015 4 ROLLER ローラ IRT815 FE
19 PM01124 2 PIN ピン FE
20 S1003K 4 CIR-CLIP サークリッ
プ
ST-EW-7(3ｶｼﾛ) FE
21 PM52531 2 PIN ピン FE
22 S1031A 4 CIR-CLIP サークリッ
プ
STW10 FE
23 PM52551 2 PIN ピン FE
24 S1031A 4 CIR-CLIP サークリッ
プ
STW10 FE
25 PM01015 2 KNUCKLE ナックル FE
26 XS03482 2 CYLINDER,AIR シリンダ エアー OT
26.1 Y3049W 4 UNION,ELBOW ユニオン エルボ KJL06-01S(ｼﾛ) OT
27 PT00932 2 BKT,CYLINDER ＢＫＴシリンダ FE
28 H5326A 4 BOLT,HEXSOCKET ボルト 六角穴 M06X025ｾﾞﾝﾈｼﾞ FE
29 W1024A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
6M
/
M FE
30 W1045A 4 WASHER,FLAT ワッシャ 平 4W-6 FE
31 PM52571 2 PIN ピン FE
32 N1067A 2 NUT,U ナット Ｕ M06 FE
33 W1040W 4 WASHER,FLAT ワッシャ 平 6M
/
MX1.6X12.5(1W-6)(3ｶｸﾛ) FE
189
PTS-NXT2-06JE
Vol.2
A
C
C
B
DETAIL
A
DETAIL
B
DETAIL
C
3
1
4
2
24
27
35
36
28
29
26
25
15
22
23
22
23
23
20
21
21
23
18
17
17
19
19
17
19
11
12
13
14
8
6
7
6
7
9
10
8
6
7
6
7
9
10
5
11
34
31
32
33
24
25
13
14
12
35
36
34
30
20
16
21
21
18
17
19
5
42
43
38
39
40
37
41
42
25.1
25.1
25.1
25.1
UB01331
190
PTS-NXT2-06JE
Vol.2
