D A C B DETAIL D DETAIL C DETAIL B DETAIL A 2 12 8 5 1 3 4 9 10 11 13 14 15 6 7 30 35 33 34 31 32 23 27 24 25 26 20 17 16 1.1 1.2 UB01331 192 PTS-NXT2-06JE Vol.2

100%1 / 715
2MII-BASE7/10
2MII-ベース7/10
UB01331
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
1 PM01222 2 BLOCK
ブ
ロック FE
2 H5325A 8 BOLT,HEXSOCKET ボルト 六角穴 M06X022ｾﾞﾝﾈｼﾞ FE
3 W1024A 8 WASHER,LOCK ワッシャ ス
プ
リン
グ
6M
/
M FE
4 A1037S 2 ABSORBER,SHOCK ア
ブ
ソーバ ショック KSHC-130W OT
5 PM23352 2 PLATE
プ
レート FE
6 H5298A 16 BOLT,HEXSOCKET ボルト 六角穴 M05X010 FE
7 W1012A 16 WASHER,CONICAL ワッシャ 皿 M-5-L FE
8 PT00391 2 JAW 爪 FE
9 H5341A 2 BOLT,HEXSOCKET ボルト 六角穴 M08X020 FE
10 W1014A 2 WASHER,CONICAL ワッシャ 皿 M-8-H FE
11 PM26023 2 HOLDER ホルダ FE
12 PM52491 2 BOLT ボルト FE
13 PM01104 2 SHAFT シャフト FE
14 N4046A 2 SCREW,HEXSOCKETSET ネジ 六角穴止め M06X008ｸﾎﾞﾐｻｷ FE
15 PT00665 1 LEVER レバー FE
16 PT00675 1 LEVER レバー FE
17 R50015 4 ROLLER ローラ IRT815 FE
18 PM01124 2 PIN ピン FE
19 S1003K 4 CIR-CLIP サークリッ
プ
ST-EW-7(3ｶｼﾛ) FE
20 PM52531 2 PIN ピン FE
21 S1031A 4 CIR-CLIP サークリッ
プ
STW10 FE
22 PM52551 2 PIN ピン FE
23 S1031A 4 CIR-CLIP サークリッ
プ
STW10 FE
24 PM01015 2 KNUCKLE ナックル FE
25 XS03482 2 CYLINDER,AIR シリンダ エアー OT
25.1 Y3049W 4 UNION,ELBOW ユニオン エルボ KJL06-01S(ｼﾛ) OT
26 PM084S3 1 BKT,CYLINDER ＢＫＴシリンダ FE
27 H5326A 2 BOLT,HEXSOCKET ボルト 六角穴 M06X025ｾﾞﾝﾈｼﾞ FE
28 W1024A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
6M
/
M FE
29 W1045A 2 WASHER,FLAT ワッシャ 平 4W-6 FE
30 PM084R3 1 BKT,CYLINDER ＢＫＴシリンダ FE
31 H5326A 2 BOLT,HEXSOCKET ボルト 六角穴 M06X025ｾﾞﾝﾈｼﾞ FE
32 W1024A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
6M
/
M FE
33 W1045A 2 WASHER,FLAT ワッシャ 平 4W-6 FE
34 PM52571 2 PIN ピン FE
35 N1067A 2 NUT,U ナット Ｕ M06 FE
36 W1040W 2 WASHER,FLAT ワッシャ 平 6M
/
MX1.6X12.5(1W-6)(3ｶｸﾛ) FE
37 PB99190 2 BKT,SENSOR ＢＫＴセンサ FE
38 H5300A 4 BOLT,HEXSOCKET ボルト 六角穴 M05X015 FE
39 W1023A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M
/
M FE
40 W1044A 4 WASHER,FLAT ワッシャ 平 4W-5 FE
41 PB10522 2 SPACER スペーサ FE
42 S40442 4 SENSOR,PHOTO センサ フォト EE-SX770R OT
43 K5182E 4 SCREW,WASHERASS'Y 小ネジ 座金組込み M03X020P=3ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
191
PTS-NXT2-06JE
Vol.2
D
A
C
B
DETAIL
D
DETAIL
C
DETAIL
B
DETAIL
A
2
12
8
5
1
3
4
9
10
11
13
14
15
6
7
30
35
33
34
31
32
23
27
24
25
26
20
17
16
1.1
1.2
UB01331
192
PTS-NXT2-06JE
Vol.2

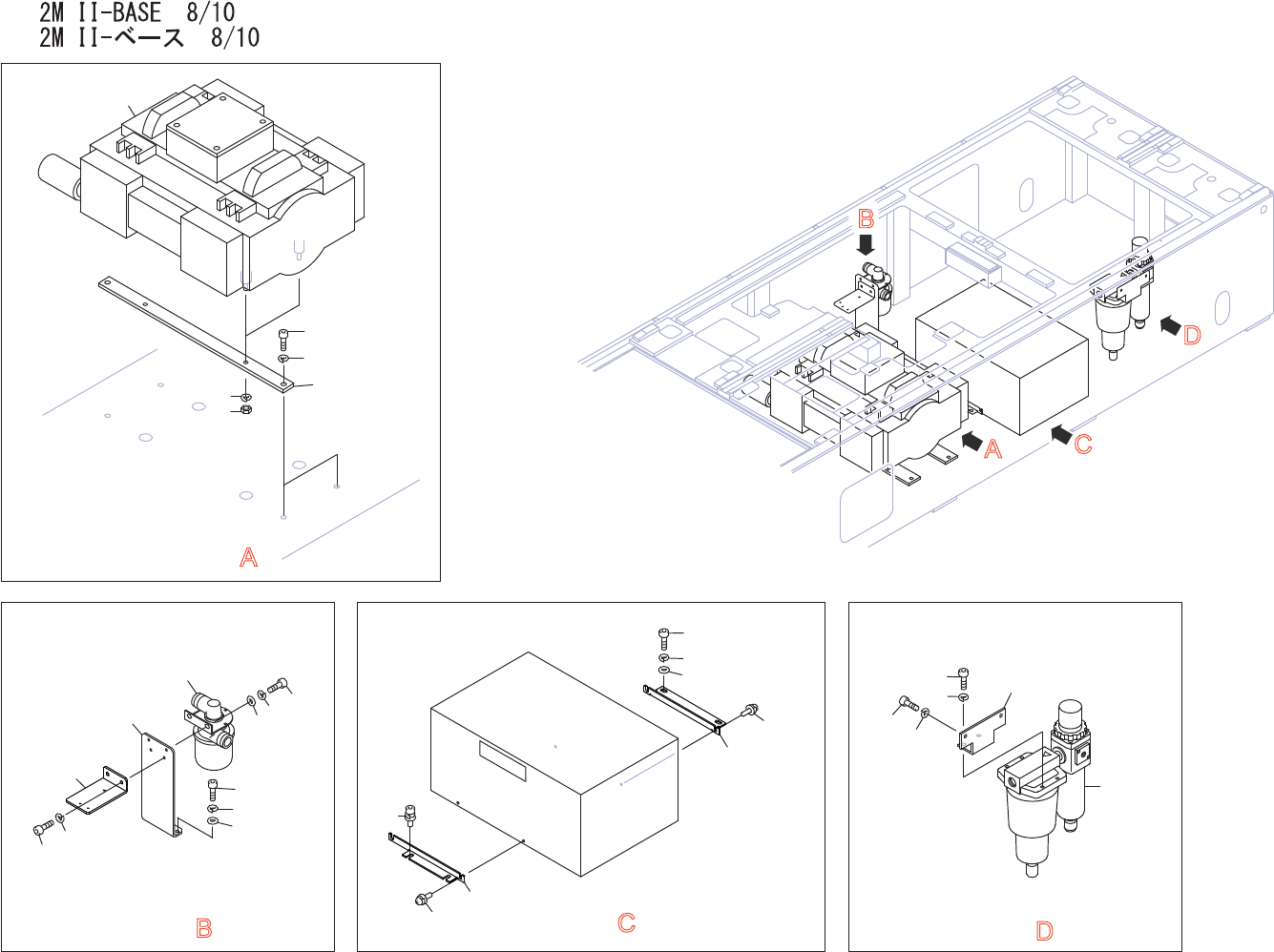

2MII-BASE8/10
2MII-ベース8/10
UB01331
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
1 XP00530 1 PUMP,VACUUM ポン
プ
バキューム OT
1.1 . 4 NUT,HEX ナット 六角 FE ACC-1
1.2 . 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
FE ACC-1
2 PB93122 2 PLATE
プ
レート FE
3 H5322A 4 BOLT,HEXSOCKET ボルト 六角穴 M06X015 FE
4 W1024A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
6M
/
M FE
5 PB93113 1 BKT ＢＫＴ FE
6 H5297A 2 BOLT,HEXSOCKET ボルト 六角穴 M05X008 FE
7 W1023A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M
/
M FE
8 PB93101 1 BKT ＢＫＴ FE
9 H5289A 2 BOLT,HEXSOCKET ボルト 六角穴 M04X012 FE
10 W1022A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
11 W1043A 2 WASHER,FLAT ワッシャ 平 4W-4 FE
12 H3022Z 1 FILTER フィルタ VFR20-16-16 OT ConsumableParts
13 H5298A 2 BOLT,HEXSOCKET ボルト 六角穴 M05X010 FE
14 W1023A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M
/
M FE
15 W1044A 2 WASHER,FLAT ワッシャ 平 4W-5 FE
16 PB008F2 1 BKT ＢＫＴ FE
17 K51999 2 SCREW,WASHERASS'Y 小ネジ 座金組込み M04X012P=3ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
20 H5318T 2 BOLT,HEXSOCKET ボルト 六角穴 M05X16WAｿｹｯﾄSPﾀｲﾌﾟ FE
23 PB00WS1 1 BKT ＢＫＴ FE
24 H5299A 2 BOLT,HEXSOCKET ボルト 六角穴 M05X012 FE
25 W1023A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M
/
M FE
26 W1044A 2 WASHER,FLAT ワッシャ 平 4W-5 FE
27 K51999 2 SCREW,WASHERASS'Y 小ネジ 座金組込み M04X012P=3ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
30 PB92343 1 BKT ＢＫＴ FE
31 H5298A 2 BOLT,HEXSOCKET ボルト 六角穴 M05X010 FE
32 W1023A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M
/
M FE
33 H5320A 2 BOLT,HEXSOCKET ボルト 六角穴 M06X010 FE
34 W1024A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
6M
/
M FE
35 XH00121 1 FILTERREGULATOR フィルタレギュレータ OT
193
PTS-NXT2-06JE
Vol.2
