PTS-NXT2-06JE - 第581页

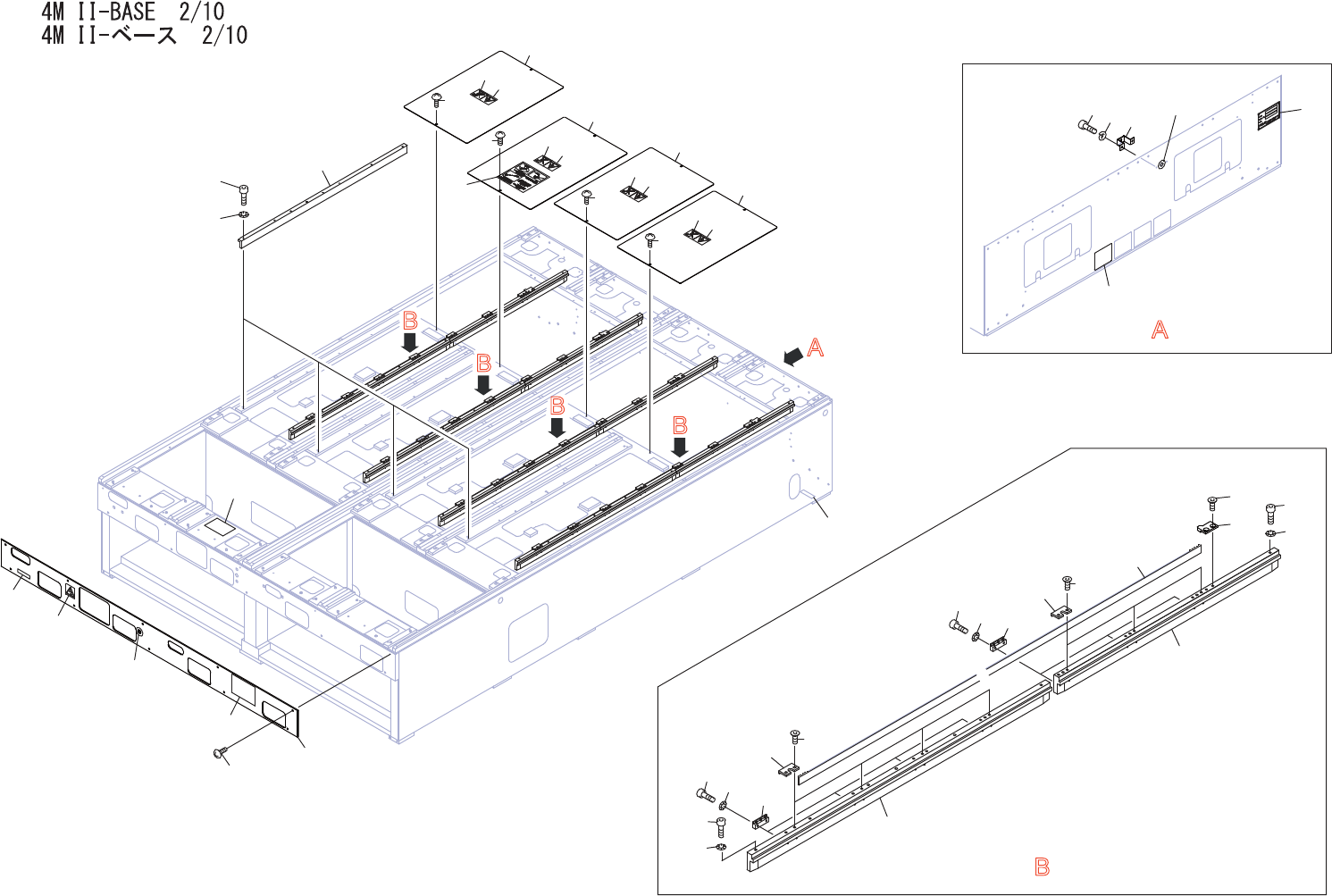

4MII-BASE2/10 4MII-ベース2/10 UB01230 No. Dr g .No.&CodeNo. QTY Descri p tion Ratin g Materials Remarks 番号 図番 &ｺｰ ﾄﾞ番号 個数 品名 規 格 材質 備考 1 PT00493 4 GUIDE ガイド FE 2 H5294A 32 B OLT,HEXSOCKET ボルト 六角 穴 M04X0…

100%1 / 715
B
B
B
B
A
DETAIL
A
DETAIL
B
13
30
26
29
28
25
27
20
17
18
19
28
29
27
26
25
21
22
24
23
5
1
2
3
10
7
9
11
12
8
31
32
36
33
34
35
7
6
4
5
7
6
4
5
7
6
4
37
5
7
6
4
38
UB01230
204
PTS-NXT2-06JE
Vol.2
4MII-BASE2/10
4MII-ベース2/10
UB01230
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
1 PT00493 4 GUIDE ガイド FE
2 H5294A 32 BOLT,HEXSOCKET ボルト 六角穴 M04X030 FE
3 W1011A 32 WASHER,CONICAL ワッシャ 皿 M-4-L FE
4 PB92393 4 COVER,UPPER カバー 上 FE
5 K5171W 8 SCREW,C
/
RTRUSS 小ネジ 十穴トラス M05X006(3ｶｼﾛ) FE
6 PZ25691 4 SEAL シール PL
7 PZ25381 5 SEAL シール PL
8 PZ07821 1 SEAL シール PL
9 PZ08223 1 SEAL シール PL
10 PX07791 1 SEAL,BARCODE シール バーコード OT unitserialnumber
11 RX00191 1 NAMEPLATE
銘
板 OT
12 PZ40763 1 SEAL シール PL
13 PX08391 1 NAMEPLATE
銘
板 PL
17 PT00504 4 GUIDE ガイド FE
18 H5294A 32 BOLT,HEXSOCKET ボルト 六角穴 M04X030 FE
19 W1011A 32 WASHER,CONICAL ワッシャ 皿 M-4-L FE
20 PT00523 4 GUIDE ガイド FE
21 H5294A 16 BOLT,HEXSOCKET ボルト 六角穴 M04X030 FE
22 W1011A 16 WASHER,CONICAL ワッシャ 皿 M-4-L FE
23 PT00292 4 BLOCK,STOPPER
ブ
ロック ストッパ FE
24 K5359H 8 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ 六角穴皿 M04X010 FE
25 PT00222 28 RETAINER 押え FE
26 K5359H 56 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ 六角穴皿 M04X010 FE
27 PT00212 28 RETAINER 押え FE
28 H5275A 56 BOLT,HEXSOCKET ボルト 六角穴 M03X008 FE
29 W1010A 56 WASHER,CONICAL ワッシャ 皿 M-3-L FE
30 XB00771 4 BELT,TIMING ベルト タイミン
グ
OT
31 PB02SK0 1 COVER カバー FE
32 PZ42120 10 SCREW,C
/
RTRUSS 小ネジ 十穴トラス OT
33 PB02SA0 1 BKT ＢＫＴ FE
34 H5297A 2 BOLT,HEXSOCKET ボルト 六角穴 M05X008 FE
35 W1023A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M
/
M FE
36 RX00191 1 NAMEPLATE
銘
板 OT
37 RX02270 1 SEAL シール OT
38 MPZ7060 1 NAMEPLATE
銘
板 OT
205
PTS-NXT2-06JE
