4MII-BASE4/10 4MII-ベース4/10 UB01230 No. Dr g .No.&CodeNo. QTY Descri p tion Ratin g Materials Remarks 番号 図番 &ｺｰ ﾄﾞ番号 個数 品名 規 格 材質 備考 1 PM30051 4 PIN,GUIDE ピン ガイ ド FE 1.1 H5344A 4 BOLT,HEXSOCKET ボル ト …

100%1 / 715
C
C
A
A
B
B
B
B
A
A
C
C
DETAIL
A
DETAIL
B
DETAIL
C
37
36
40
40
35
31
31.1
35
39
38
36
36
47
47
42
43
45
44
49
51
50
48
46
41
32
33
34
1
22
22
25
26
27
25
26
27
30
29
30
29
24
24
28
28
23
23
19
19
17
15
17
15
13 14
20
21
20
21
18
19
18
19
16
15
17
16
15
17
9
9
10
10
11
11
12
12
21
21
6
6
7
4
5
4
5
4
5
4
5
8
7
8
3
2
1.1
1.2
42.1
42.1
23.1
23.1
23.1
23.1

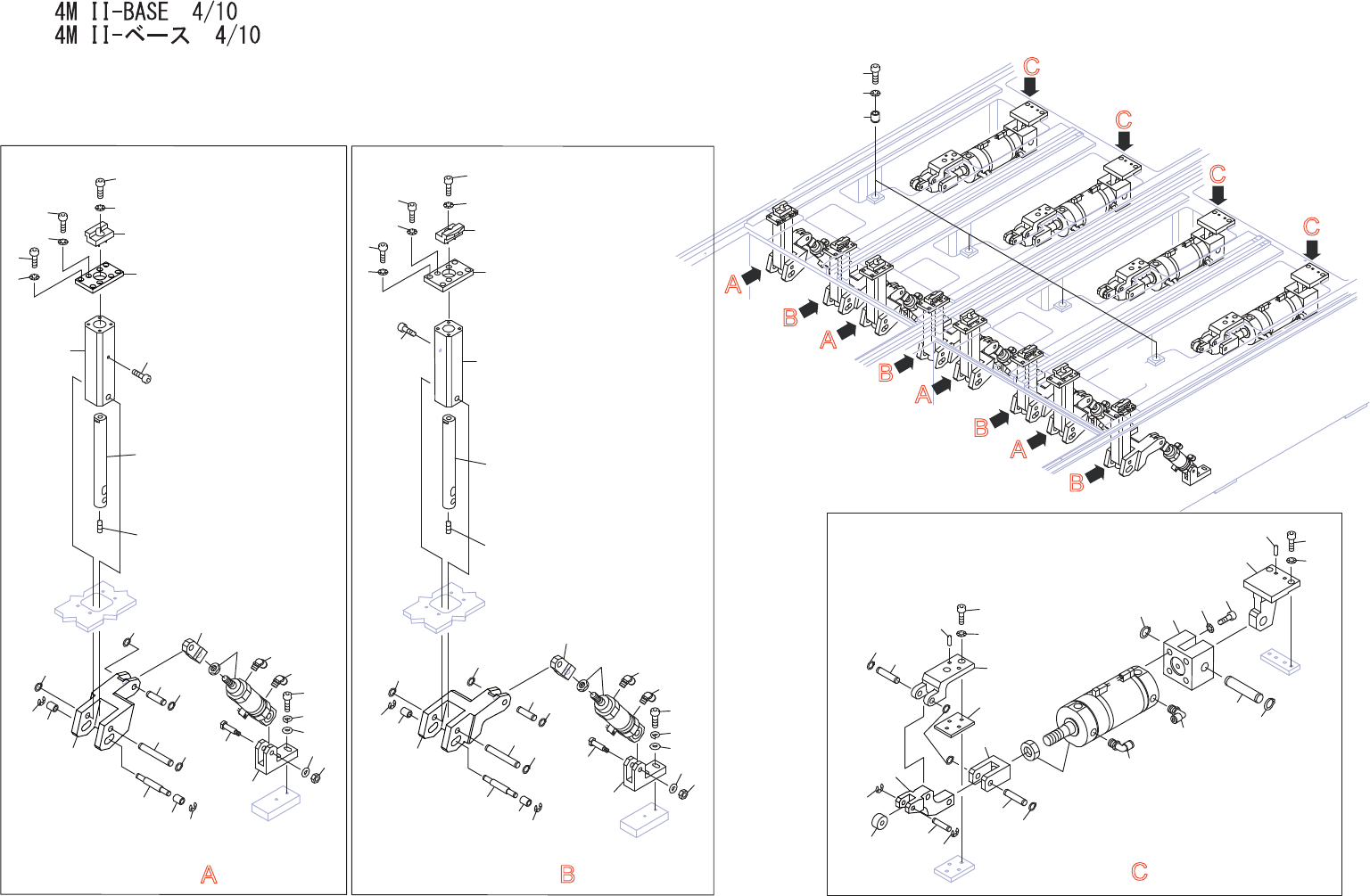

UB01230
210
PTS-NXT2-06JE
Vol.2
4MII-BASE4/10
4MII-ベース4/10
UB01230
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
1 PM30051 4 PIN,GUIDE ピン ガイド FE
1.1 H5344A 4 BOLT,HEXSOCKET ボルト 六角穴 M08X035 FE
1.2 W1014A 4 WASHER,CONICAL ワッシャ 皿 M-8-H FE
2 PM23352 4 PLATE
プ
レート FE
3 PM05TT2 4 PLATE
プ
レート FE
4 H5298A 64 BOLT,HEXSOCKET ボルト 六角穴 M05X010 FE
5 W1012A 64 WASHER,CONICAL ワッシャ 皿 M-5-L FE
6 PT00391 8 JAW 爪 FE
7 H5341A 8 BOLT,HEXSOCKET ボルト 六角穴 M08X020 FE
8 W1014A 8 WASHER,CONICAL ワッシャ 皿 M-8-H FE
9 PM26023 8 HOLDER ホルダ FE
10 PM52491 8 BOLT ボルト FE
11 PM01104 8 SHAFT シャフト FE
12 N4046A 8 SCREW,HEXSOCKETSET ネジ 六角穴止め M06X008ｸﾎﾞﾐｻｷ FE
13 PT00655 4 LEVER レバー FE
14 PT00645 4 LEVER レバー FE
15 R50015 16 ROLLER ローラ IRT815 FE
16 PM01124 8 PIN ピン FE
17 S1003K 16 CIR-CLIP サークリッ
プ
ST-EW-7(3ｶｼﾛ) FE
18 PM52531 8 PIN ピン FE
19 S1031A 16 CIR-CLIP サークリッ
プ
STW10 FE
20 PM52551 8 PIN ピン FE
21 S1031A 16 CIR-CLIP サークリッ
プ
STW10 FE
22 PM01015 8 KNUCKLE ナックル FE
23 XS03482 8 CYLINDER,AIR シリンダ エアー OT
23.1 Y3049W 16 UNION,ELBOW ユニオン エルボ KJL06-01S(ｼﾛ) OT
24 PT00932 8 BKT,CYLINDER ＢＫＴシリンダ FE
25 H5326A 16 BOLT,HEXSOCKET ボルト 六角穴 M06X025ｾﾞﾝﾈｼﾞ FE
26 W1024A 16 WASHER,LOCK ワッシャ ス
プ
リン
グ
6M
/
M FE
27 W1045A 16 WASHER,FLAT ワッシャ 平 4W-6 FE
28 PM52571 8 PIN ピン FE
29 N1067A 8 NUT,U ナット Ｕ M06 FE
30 W1040W 8 WASHER,FLAT ワッシャ 平 6M
/
MX1.6X12.5(1W-6)(3ｶｸﾛ) FE
31 PT00452 4 BKT ＢＫＴ FE
31.1 PB03LF0 4 SPACER スペーサ FE
32 H5322A 8 BOLT,HEXSOCKET ボルト 六角穴 M06X015 FE
33 W1013A 8 WASHER,CONICAL ワッシャ 皿 M-6-H FE
34 H20159 8 PIN ピン MS6-15 FE
35 PM52511 8 PIN ピン FE
36 S1031A 16 CIR-CLIP サークリッ
プ
STW10 FE
37 PM0BYD0 4 LEVER,CLAMP レバー クラン
プ
FE
38 R50011 4 ROLLER ローラ NAST8ZZ FE
39 PM52561 4 PIN ピン FE
40 S1003K 8 CIR-CLIP サークリッ
プ
ST-EW-7(3ｶｼﾛ) FE
41 PM00965 4 JOINT,KNUCKLE ジョイント ナックル FE
42 XS00572 4 CYLINDER,AIR シリンダ エアー OT
42.1 Y3079A 8 UNION,ELBOW ユニオン エルボ KQ2L06-02S OT
43 PM01263 4 BKT,CYLINDER ＢＫＴシリンダ FE
44 H5365A 16 BOLT,HEXSOCKET ボルト 六角穴 M10X050 FE
45 W1015A 16 WASHER,CONICAL ワッシャ 皿 M-10-H FE
46 PM25483 4 PIN,PIVOT ピン 支点 FE
211
PTS-NXT2-06JE
Vol.2
4MII-BASE4/10
4MII-ベース4/10
UB01230
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
47 S1035A 8 CIR-CLIP サークリッ
プ
STW16 FE
48 PM01273 4 BKT,CYLINDER ＢＫＴシリンダ FE
49 H5322A 8 BOLT,HEXSOCKET ボルト 六角穴 M06X015 FE
50 W1013A 8 WASHER,CONICAL ワッシャ 皿 M-6-H FE
51 H20159 8 PIN ピン MS6-15 FE
212
