This page is intentionally blank.
213
PTS-NXT2-06JE
Vol.2
B
A
A
A
A
Ba
B
B
B
OPTION
DETAIL
A
DETAIL
B
DETAIL
Ba
7
6
9
8
2
5
4
1
3
36
11
12
14
14
15
15
13
13
16
17
20
18
19
10
21
22
29
42
44
43
39
40
41
24
25
23
30
30
31
32
31
32
35
34
33
38
37
15.1
15.1
16
2
4
UB01230
214
PTS-NXT2-06JE
Vol.2

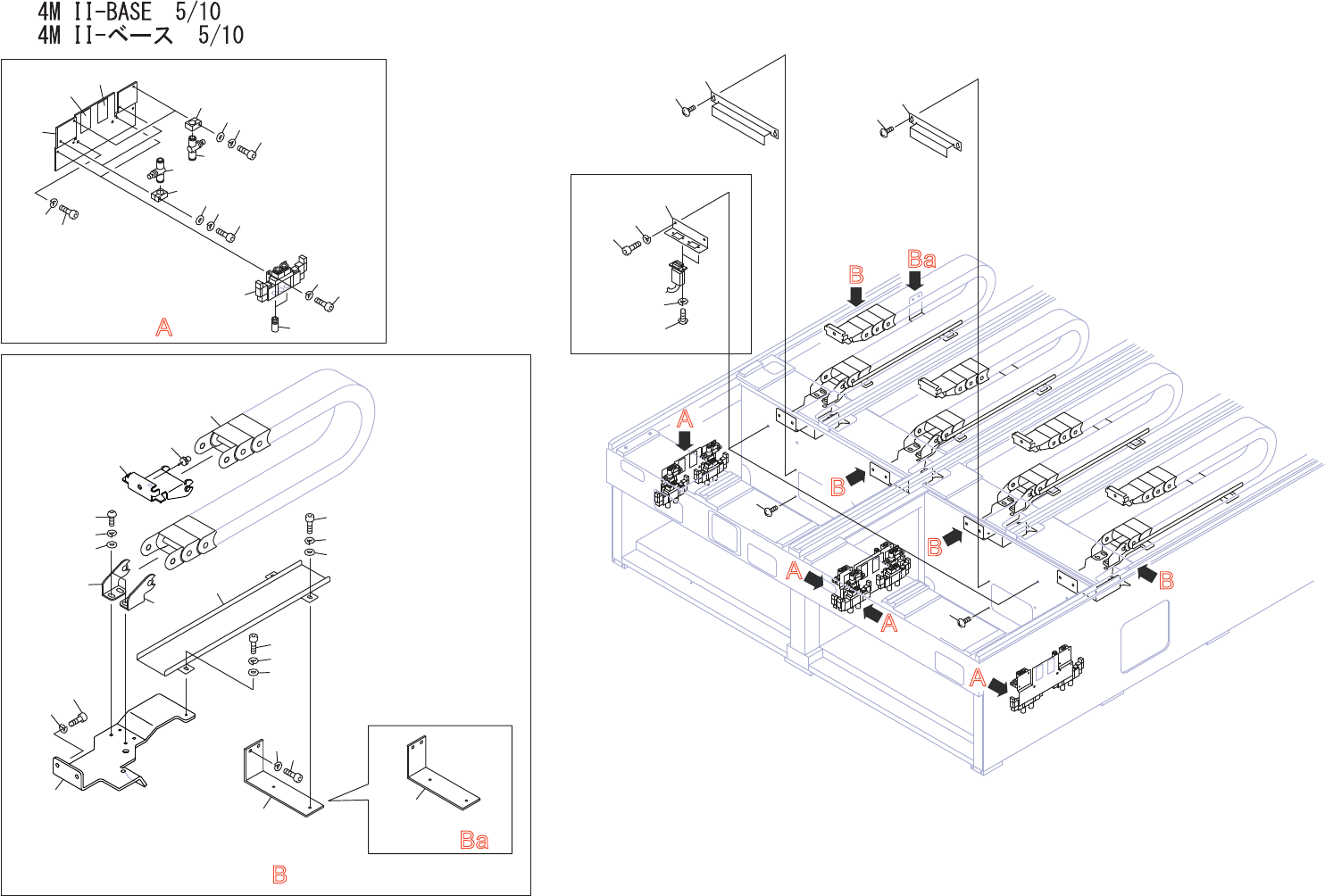

4MII-BASE5/10
4MII-ベース5/10
UB01230
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
1 PB008L0 1 COVER,SWITCH カバー ＳＷ FE
2 K5173H 4 SCREW,C
/
RTRUSS 小ネジ 十穴トラス M04X012(3ｶｼﾛ) FE
3 PB008K0 1 COVER,SWITCH カバー ＳＷ FE
4 K5173H 4 SCREW,C
/
RTRUSS 小ネジ 十穴トラス M04X012(3ｶｼﾛ) FE
5 PB009D0 2 BKT ＢＫＴ FE OPTION
6 H5298A 4 BOLT,HEXSOCKET ボルト 六角穴 M05X010 FE
7 W1023A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M
/
M FE
8 K51699 8 SCREW,C
/
RPAN 小ネジ 十穴鍋 M03X006ｽﾃﾝﾚｽ FE
9 W1021A 8 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
10 PB005K1 4 BKT,VALVE ＢＫＴバル
ブ
FE
11 H5288A 8 BOLT,HEXSOCKET ボルト 六角穴 M04X010 FE
12 W1022A 8 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
13 H5056N 16 HOLDER ホルダ TMH-06J FE
14 H5280A 16 BOLT,HEXSOCKET ボルト 六角穴 M03X020 FE
15 W1021A 16 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
15.1 W1040R 16 WASHER,FLAT ワッシャ 平 FE
16 K5340Y 16 CONTROLLER,SPEED コントローラ スピード AS2001F-06(ｼﾛ) OT
17 H1338F 8 VALVE,SOL バル
ブ
ＳＯＬ SY5220-5MO-C6-F2-X274 OT
18 H5274A 16 BOLT,HEXSOCKET ボルト 六角穴 M03X006 FE
19 W1021A 16 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
20 S1056E 16 SILENCER サイレンサ AN103-01 OT
21 PX02342 4 NAMEPLATE,SOL
銘
板 ＳＯＬ PL
22 PX02352 4 NAMEPLATE,SOL
銘
板 ＳＯＬ PL
23 PB013N2 4 BKT ＢＫＴ FE
24 H5321A 8 BOLT,HEXSOCKET ボルト 六角穴 M06X012 FE
25 W1024A 8 WASHER,LOCK ワッシャ ス
プ
リン
グ
6M
/
M FE
29 PB92293 4 HOLDER 受け FE
30 H5287A 12 BOLT,HEXSOCKET ボルト 六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
31 W1022A 12 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
32 W1043A 12 WASHER,FLAT ワッシャ 平 4W-4 FE
33 PB92301 3 BKT ＢＫＴ FE
34 H5298A 8 BOLT,HEXSOCKET ボルト 六角穴 M05X010 FE
35 W1023A 8 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M
/
M FE
36 PB92311 1 BKT ＢＫＴ FE
37 PB92351 4 BKT ＢＫＴ FE
38 PB92361 4 BKT ＢＫＴ FE
39 K5262B 16 SCREW,HEXSOCKETBUTTON 小ネジ 六角穴ボタン M06X012 FE
40 W1024A 16 WASHER,LOCK ワッシャ ス
プ
リン
グ
6M
/
M FE
41 W1045A 16 WASHER,FLAT ワッシャ 平 4W-6 FE
42 K4154L 4 FLEXIBLETRACK ケー
ブ
ルベア TKP0350W50R37U-32L OT
43 PB92373 4 BKT ＢＫＴ FE
44 T3005Y 4 KNOB ツマミ TL-65 OT
215
