4MII-BASE7/10 4MII-ベース7/10 UB01230 No. Dr g .No.&CodeNo. QTY Descri p tion Ratin g Materials Remarks 番号 図番 &ｺｰ ﾄﾞ番号 個数 品名 規 格 材質 備考 1 PM01222 4 BLOCK ブ ロッ ク FE 2 H5325A 16 B OLT,HEXSOCKET ボルト 六角 穴 M0…

100%1 / 715

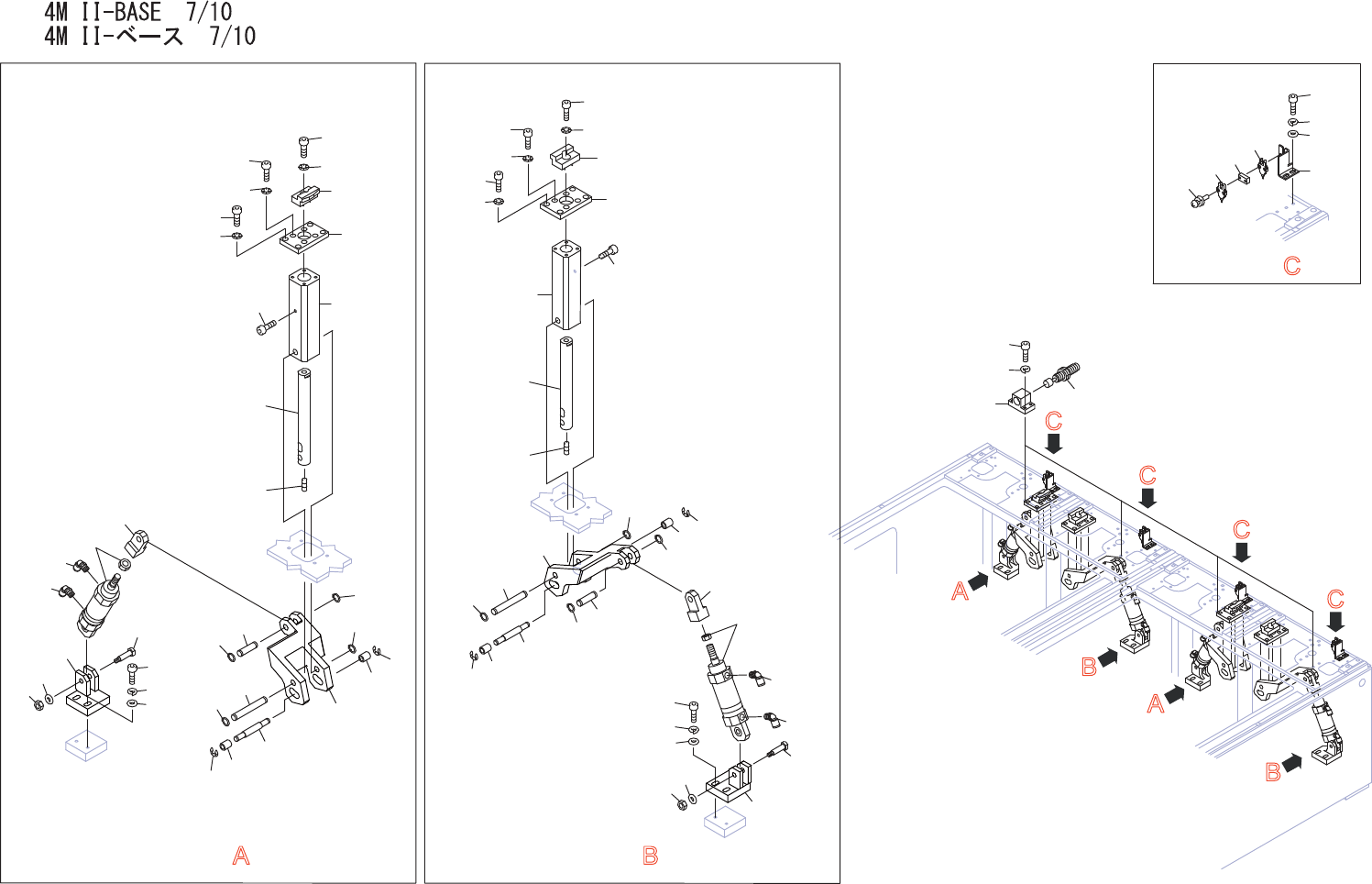

A
A
C
C
C
C
B
B
DETAIL
A
DETAIL
B
DETAIL
C
3
1
4
2
24
27
35
36
28
29
26
25
15
22
23
22
23
23
20
21
21
23
18
17
17
19
19
17
19
11
12
13
14
8
6
7
6
7
9
10
8
6
7
6
7
9
10
5
11
34
31
32
33
24
25
13
14
12
35
36
34
42
43
38
39
40
37
41
30
20
16
21
21
18
17
19
5
42
25.1
25.1
25.1
25.1
UB01230
218
PTS-NXT2-06JE
Vol.2
4MII-BASE7/10
4MII-ベース7/10
UB01230
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
1 PM01222 4 BLOCK
ブ
ロック FE
2 H5325A 16 BOLT,HEXSOCKET ボルト 六角穴 M06X022ｾﾞﾝﾈｼﾞ FE
3 W1024A 16 WASHER,LOCK ワッシャ ス
プ
リン
グ
6M
/
M FE
4 A1037S 4 ABSORBER,SHOCK ア
ブ
ソーバ ショック KSHC-130W OT
5 PM23352 4 PLATE
プ
レート FE
6 H5298A 32 BOLT,HEXSOCKET ボルト 六角穴 M05X010 FE
7 W1012A 32 WASHER,CONICAL ワッシャ 皿 M-5-L FE
8 PT00391 4 JAW 爪 FE
9 H5341A 4 BOLT,HEXSOCKET ボルト 六角穴 M08X020 FE
10 W1014A 4 WASHER,CONICAL ワッシャ 皿 M-8-H FE
11 PM26023 4 HOLDER ホルダ FE
12 PM52491 4 BOLT ボルト FE
13 PM01104 4 SHAFT シャフト FE
14 N4046A 4 SCREW,HEXSOCKETSET ネジ 六角穴止め M06X008ｸﾎﾞﾐｻｷ FE
15 PT00665 2 LEVER レバー FE
16 PT00675 2 LEVER レバー FE
17 R50015 8 ROLLER ローラ IRT815 FE
18 PM01124 4 PIN ピン FE
19 S1003K 8 CIR-CLIP サークリッ
プ
ST-EW-7(3ｶｼﾛ) FE
20 PM52531 4 PIN ピン FE
21 S1031A 8 CIR-CLIP サークリッ
プ
STW10 FE
22 PM52551 4 PIN ピン FE
23 S1031A 8 CIR-CLIP サークリッ
プ
STW10 FE
24 PM01015 4 KNUCKLE ナックル FE
25 XS03482 4 CYLINDER,AIR シリンダ エアー OT
25.1 Y3049W 8 UNION,ELBOW ユニオン エルボ KJL06-01S(ｼﾛ) OT
26 PM084S3 2 BKT,CYLINDER ＢＫＴシリンダ FE
27 H5326A 4 BOLT,HEXSOCKET ボルト 六角穴 M06X025ｾﾞﾝﾈｼﾞ FE
28 W1024A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
6M
/
M FE
29 W1045A 4 WASHER,FLAT ワッシャ 平 4W-6 FE
30 PM084R3 2 BKT,CYLINDER ＢＫＴシリンダ FE
31 H5326A 4 BOLT,HEXSOCKET ボルト 六角穴 M06X025ｾﾞﾝﾈｼﾞ FE
32 W1024A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
6M
/
M FE
33 W1045A 4 WASHER,FLAT ワッシャ 平 4W-6 FE
34 PM52571 4 PIN ピン FE
35 N1067A 4 NUT,U ナット Ｕ M06 FE
36 W1040W 4 WASHER,FLAT ワッシャ 平 6M
/
MX1.6X12.5(1W-6)(3ｶｸﾛ) FE
37 PB99190 4 BKT,SENSOR ＢＫＴセンサ FE
38 H5300A 8 BOLT,HEXSOCKET ボルト 六角穴 M05X015 FE
39 W1023A 8 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M
/
M FE
40 W1044A 8 WASHER,FLAT ワッシャ 平 4W-5 FE
41 PB10522 4 SPACER スペーサ FE
42 S40442 8 SENSOR,PHOTO センサ フォト EE-SX770R OT
43 K5182E 8 SCREW,WASHERASS'Y 小ネジ 座金組込み M03X020P=3ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
219
PTS-NXT2-06JE
Vol.2

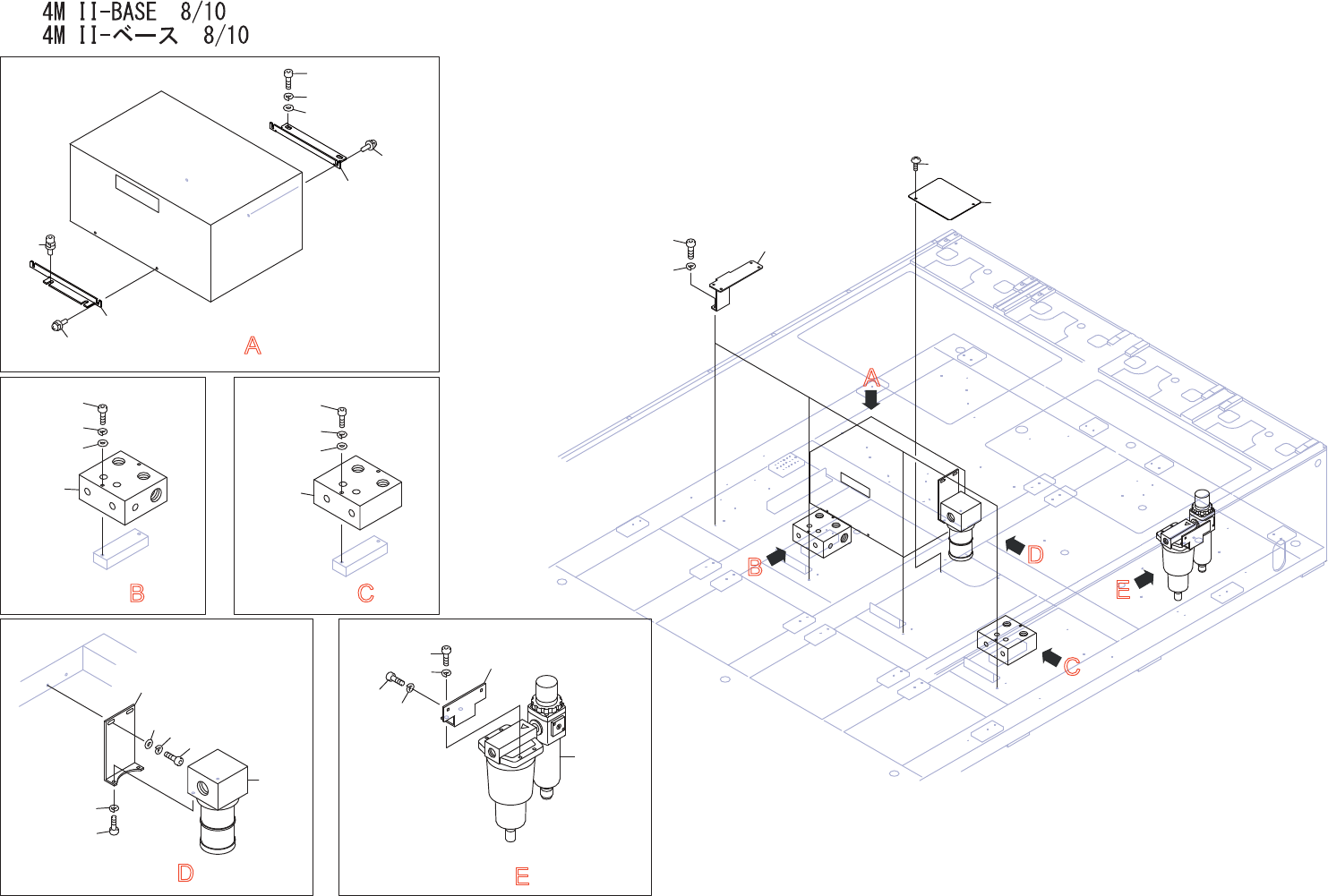

D
A
C
E
B
DETAIL
A
DETAIL
B
DETAIL
C
DETAIL
D
DETAIL
E
11
12
13
14
8
4
18
30
26
33
38
36
37
34
35
29
32
31
28
27
19
20
21
2
3
1
22
23
24
25
39
40
5
15
UB01230
220
PTS-NXT2-06JE
Vol.2
