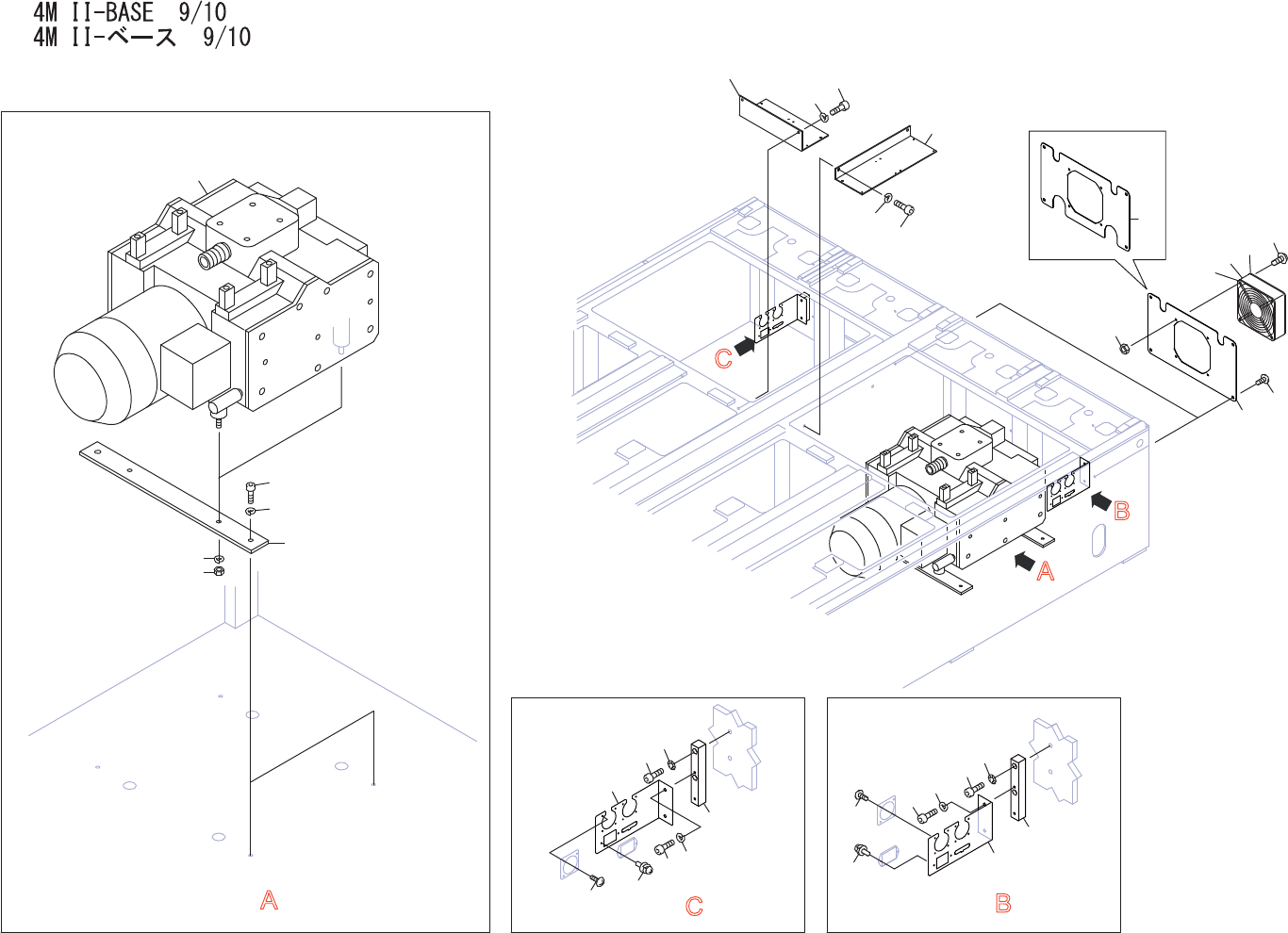

4MII-BASE9/10 4MII-ベース9/10 UB01230 No. Dr g .No.&CodeNo. QTY Descri p tion Ratin g Materials Remarks 番号 図番 &ｺｰ ﾄﾞ番号 個数 品名 規 格 材質 備考 1 PP03270 2 COVER カバー FE 1.1 PB01GT0 2 COVER カバー FE OPTION 2 K5171W 8…

100%1 / 715
A
B
C
DETAIL
A
DETAIL
B
DETAIL
C
OPTION
18
19
20
13
9
8
11
12
10
7
5
4
3
3
1
6
2
14
15
16
23
24
22
26
27
28
26
27
28
1.1
29
30
29
30
13.1
13.2
UB01230
222
PTS-NXT2-06JE
Vol.2

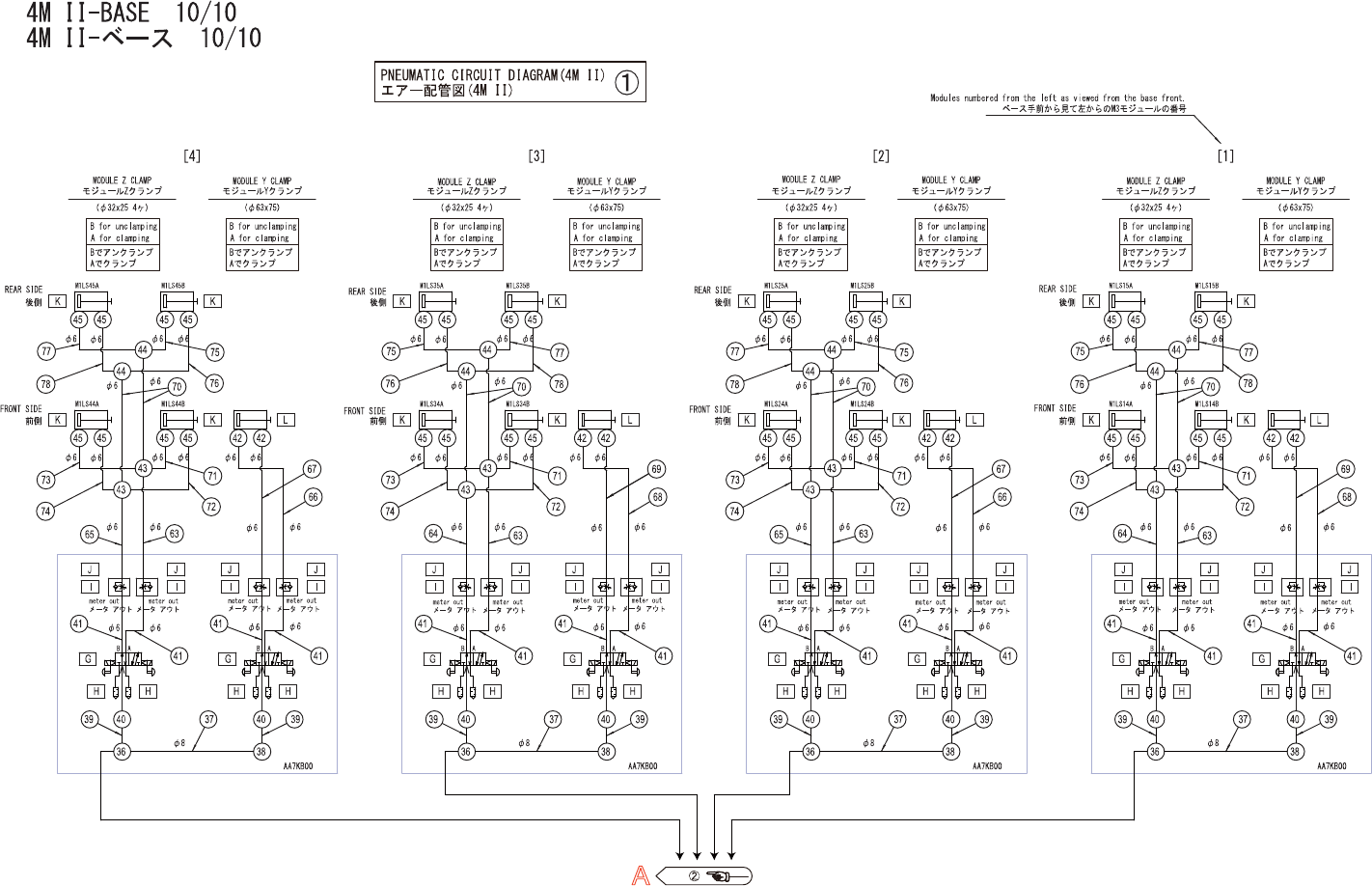

4MII-BASE9/10
4MII-ベース9/10
UB01230
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
1 PP03270 2 COVER カバー FE
1.1 PB01GT0 2 COVER カバー FE OPTION
2 K5171W 8 SCREW,C
/
RTRUSS 小ネジ 十穴トラス M05X006(3ｶｼﾛ) FE
3 K1141G 4 GUARD,FIN ガード フィン 109-1000G OT
4 H30129 2 FAN ファン 9G1224G4D01 OT
5 K51986 8 SCREW,WASHERASS'Y 小ネジ 座金組込み M04X040P=3ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
6 N1080H 8 NUT,HEX ナット 六角 M04(ｻﾞﾂｷ)(3ｶｼﾛ) FE
7 PP03260 1 BKT ＢＫＴ FE
8 H5298A 2 BOLT,HEXSOCKET ボルト 六角穴 M05X010 FE
9 W1023A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M
/
M FE
10 PB005G1 1 BKT ＢＫＴ FE
11 H5298A 2 BOLT,HEXSOCKET ボルト 六角穴 M05X010 FE
12 W1023A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M
/
M FE
13 XP01602 1 PUMP,VACUUM ポン
プ
バキューム OT
13.1 . 4 NUT,HEX ナット 六角 FE ACC-13
13.2 . 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
FE ACC-13
14 PB93362 2 PLATE
プ
レート FE
15 H5322A 4 BOLT,HEXSOCKET ボルト 六角穴 M06X015 FE
16 W1024A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
6M
/
M FE
18 RB04434 1 BKT ＢＫＴ OT
19 H5297A 2 BOLT,HEXSOCKET ボルト 六角穴 M05X008 FE
20 W1023A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M
/
M FE
22 RB04424 1 BKT ＢＫＴ OT
23 H5297A 2 BOLT,HEXSOCKET ボルト 六角穴 M05X008 FE
24 W1023A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M
/
M FE
26 PB00SA0 2 SPACER スペーサ FE
27 H5263C 4 BOLT,HEXSOCKET ボルト 六角穴 M05X016 FE
28 W1012A 4 WASHER,CONICAL ワッシャ 皿 M-5-L FE
29 K5171S 16 SCREW,C
/
RTRUSS 小ネジ 十穴トラス M03X006(3ｶｼﾛ) FE
30 K5198B 4 SCREW,WASHERASS'Y 小ネジ 座金組込み M03X008P=4ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
223
PTS-NXT2-06JE
Vol.2
