PTS-NXT2-06JE - 第602页

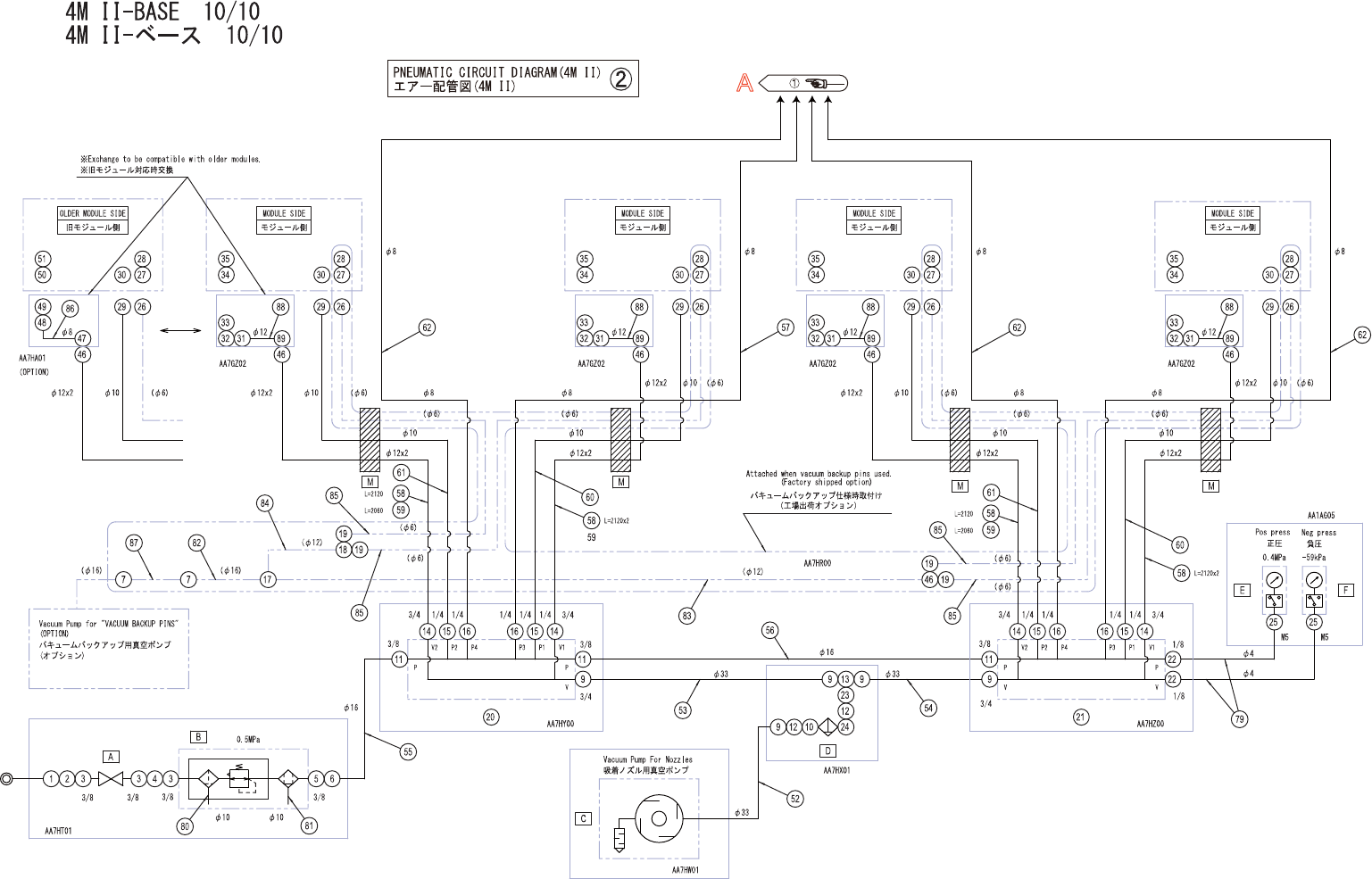

4MII-BASE10/10 4MII-ベース10/10 UB01230 No. Dr g .No.&CodeNo. QTY Descri p tion Ratin g Materials Remarks 番号 図番 &ｺｰ ﾄﾞ番号 個数 品名 規 格 材質 備考 1 S5023H 1 SOCKET ソケッ ト 30SH OT 2 H3114C 1 PLUG プ ラ グ 30PF OT 3 H12…
A
Ref.
UB01230
225
PTS-NXT2-06JE
Vol.2
4MII-BASE10/10
4MII-ベース10/10
UB01230
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
1 S5023H 1 SOCKET ソケット 30SH OT
2 H3114C 1 PLUG
プ
ラ
グ
30PF OT
3 H1282A 3 PIPE,DOUBLEENDED パイ
プ
両口 3
/
8X25 OT
4 A60055 1 ELBOW エルボ L-3
/
8(ｼﾛ) OT
5 Y3122K 1 UNION,ELBOW ユニオン エルボ KQ2V16-03S OT
6 A40687 1 ELBOW エルボ KQ2L16-99 OT
7 Y3081E 0(2) UNION,ELBOW ユニオン エルボ KQ2L16-00 OT Note.1
9 S2313A 5 JOINT ジョイント BJ-A-25 OT
10 N2140C 1 NIPPLE ニッ
プ
ル VN-06(04100905) OT
11 Y30869 3 UNION,HALF ユニオン ハーフ KQ2S16-03S OT
12 A60056 2 ELBOW エルボ L-3
/
4(ｼﾛ) OT
13 T60055 1 TEE ティー T-3
/
4(ｼﾛ) OT
14 Y3126C 4 UNION,ELBOW ユニオン エルボ KQ2LU12-04S OT
15 Y3122A 4 UNION,ELBOW ユニオン エルボ KQ2VS10-02S OT
16 Y3079T 4 UNION,ELBOW ユニオン エルボ KQ2L08-02S OT
17 Y3076K 0(1) UNION ユニオン KQ2U12-16 OT Note.1
18 Y3074X 0(1) UNION ユニオン KQ2T12-00 OT Note.1
19 Y3069C 0(4) UNION ユニオン KQ2R06-12 OT Note.1
20 PM07ZM2 1 MANIFOLD,AIR マニホールド エアー AL
21 PM07ZN2 1 MANIFOLD,AIR マニホールド エアー AL
22 Y3082X 2 UNION,HALF ユニオン ハーフ KQ2H04-01S OT
23 PM0LNC0 1 NIPPLE ニッ
プ
ル SGPP20A-78 OT
24 PM0LND0 1 NIPPLE ニッ
プ
ル SGPP20A-106 OT
25 Y3049G 2 UNION,ELBOW ユニオン エルボ KJL04-M5(ｼﾛ) OT
26 S50251 0(4) SOCKET ソケット CPSE7-6 OT Note.1
27 K1161W 0(4) COUPLER カ
プ
ラ CPPE7-01 OT Note.1
28 Y3024A 0(4) UNION ユニオン PMF6-01 OT Note.1
29 S5026T 4 SOCKET ソケット KK4S-10L-X42 OT
30 K11578 0(4) COUPLER カ
プ
ラ KK4P-10E OT Note.1
31 Y3081F 4 UNION,ELBOW ユニオン エルボ KQ2L12-04S OT
32 PM09MY1 4 ADAPTER アダ
プ
タ AL
33 S5026B 4 SOCKET ソケット K4-04SH OT
34 K1158B 0(4) COUPLER カ
プ
ラ K4-04PM OT Note.1
35 PM05ZF2 0(4) JOINT ジョイント AL Note.1
36 Y3071H 4 UNION ユニオン KQ2T08-00 OT
37 PZ16811 4 TUBE チュー
ブ
OT
38 Y3079Z 4 UNION,ELBOW ユニオン エルボ KQ2L08-00 OT
39 Y30680 8 UNION ユニオン KQ2N08-99 OT
40 Y30860 8 UNION,HALF ユニオン ハーフ KQ2S08-01S OT
41 PZ20931 16 TUBE チュー
ブ
OT
42 Y3079A 8 UNION,ELBOW ユニオン エルボ KQ2L06-02S OT
43 Y30377 8 UNION ユニオン KQ2TW06-00 OT
44 Y3075A 8 UNION ユニオン KQ2U06-00 OT
45 Y3049W 32 UNION,ELBOW ユニオン エルボ KJL06-01S(ｼﾛ) OT
46 Y3035C 4(5) UNION ユニオン KQ2U12-00 OT Note.1
47 A4151B 0(4) ELBOW エルボ KQ2L08-12 OT Note.1
48 A4066R 0(4) ELBOW エルボ KQ2L08-99 OT Note.1
49 S5025X 0(4) SOCKET ソケット CPS15-8 OT Note.1
50 K1161Y 0(4) COUPLER カ
プ
ラ CPP15-01 OT Note.1
51 Y30249 0(4) UNION ユニオン PMF8-01 OT Note.1
52 PZ39091 1 HOSE ホース OT
226
PTS-NXT2-06JE
Vol.2
4MII-BASE10/10
4MII-ベース10/10
UB01230
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
53 PZ39101 1 HOSE ホース OT
54 PZ39111 1 HOSE ホース OT
55 PZ39870 1 TUBE チュー
ブ
OT
56 PZ39730 1 TUBE チュー
ブ
OT
57 PZ06681 1 TUBE チュー
ブ
OT
58 PZ39891 6 TUBE チュー
ブ
OT
59 PZ39901 2 TUBE チュー
ブ
OT
60 PZ39920 2 TUBE チュー
ブ
OT
61 PZ39930 2 TUBE チュー
ブ
OT
62 PZ06023 3 TUBE チュー
ブ
OT
63 PZ39800 4 TUBE チュー
ブ
OT
64 PZ39810 2 TUBE チュー
ブ
OT
65 PZ39820 2 TUBE チュー
ブ
OT
66 PZ39830 2 TUBE チュー
ブ
OT
67 PZ39840 2 TUBE チュー
ブ
OT
68 PZ39850 2 TUBE チュー
ブ
OT
69 PZ39860 2 TUBE チュー
ブ
OT
70 PZ06101 8 TUBE チュー
ブ
OT
71 PZ06092 4 TUBE チュー
ブ
OT
72 PZ06331 4 TUBE チュー
ブ
OT
73 PZ14711 4 TUBE チュー
ブ
OT
74 PZ39910 4 TUBE チュー
ブ
OT
75 PZ11691 4 TUBE チュー
ブ
OT
76 PZ11701 4 TUBE チュー
ブ
OT
77 PZ39940 4 TUBE チュー
ブ
OT
78 PZ39950 4 TUBE チュー
ブ
OT
79 PZ06571 2 TUBE チュー
ブ
OT
80 PZ39970 1 TUBE チュー
ブ
OT
81 PZ39980 1 TUBE チュー
ブ
OT
82 PZ39990 0(1) TUBE チュー
ブ
OT Note.1
83 PZ40000 0(1) TUBE チュー
ブ
OT Note.1
84 PZ40010 0(1) TUBE チュー
ブ
OT Note.1
85 PZ06801 0(4) TUBE チュー
ブ
OT Note.1
86 PZ39490 0(4) TUBE チュー
ブ
OT Note.1
87 PZ05902 0(1) TUBE チュー
ブ
OT Note.1
88 PZ45550 4 TUBE チュー
ブ
OT
89 A40685 4 ELBOW エルボ KQ2L12-99 OT
A XB02501 1 VALVE,BALL バル
ブ
ボール OT
B XH00121 1 FILTERREGULATOR フィルタレギュレータ OT
C XP01602 1 PUMP,VACUUM ポン
プ
バキューム OT
D H3019S 1 FILTER フィルタ MVF-20-X OT ConsumableParts
E S3150C 1 SW,PRESSURE ＳＷ
プ
レッシャ ISE30A-01-P-ML OT
F S3158R 1 SW,PRESSURE ＳＷ
プ
レッシャ ZSE30-01-65-ML OT
G H1338F 8 VALVE,SOL バル
ブ
ＳＯＬ SY5220-5MO-C6-F2-X274 OT
H S1056E 16 SILENCER サイレンサ AN103-01 OT
I K5340Y 16 CONTROLLER,SPEED コントローラ スピード AS2001F-06(ｼﾛ) OT
J H5056N 16 HOLDER ホルダ TMH-06J OT
K XS03482 16 CYLINDER,AIR シリンダ エアー OT
L XS00572 4 CYLINDER,AIR シリンダ エアー OT
M K4154L 4 FLEXIBLETRACK ケー
ブ
ルベア TKP0350W50R37U-32L OT
