Ref.2/ A Ref.2/ B Low reflective sheet(felt paper) BACK-UP PIN 1 2 1 7 8 9 4 4 5 6 5 6 3 10 10 15 16 14 13 UQ04316 282 PTS-NXT2-06JE Vol.2
This page is intentionally blank.
281
PTS-NXT2-06JE
Vol.2
Ref.2/
A
Ref.2/
B
Low reflective sheet(felt paper)
BACK-UP PIN
1
2
1
7
8
9
4
4
5
6
5
6
3
10
10
15
16
14
13
UQ04316
282
PTS-NXT2-06JE
Vol.2

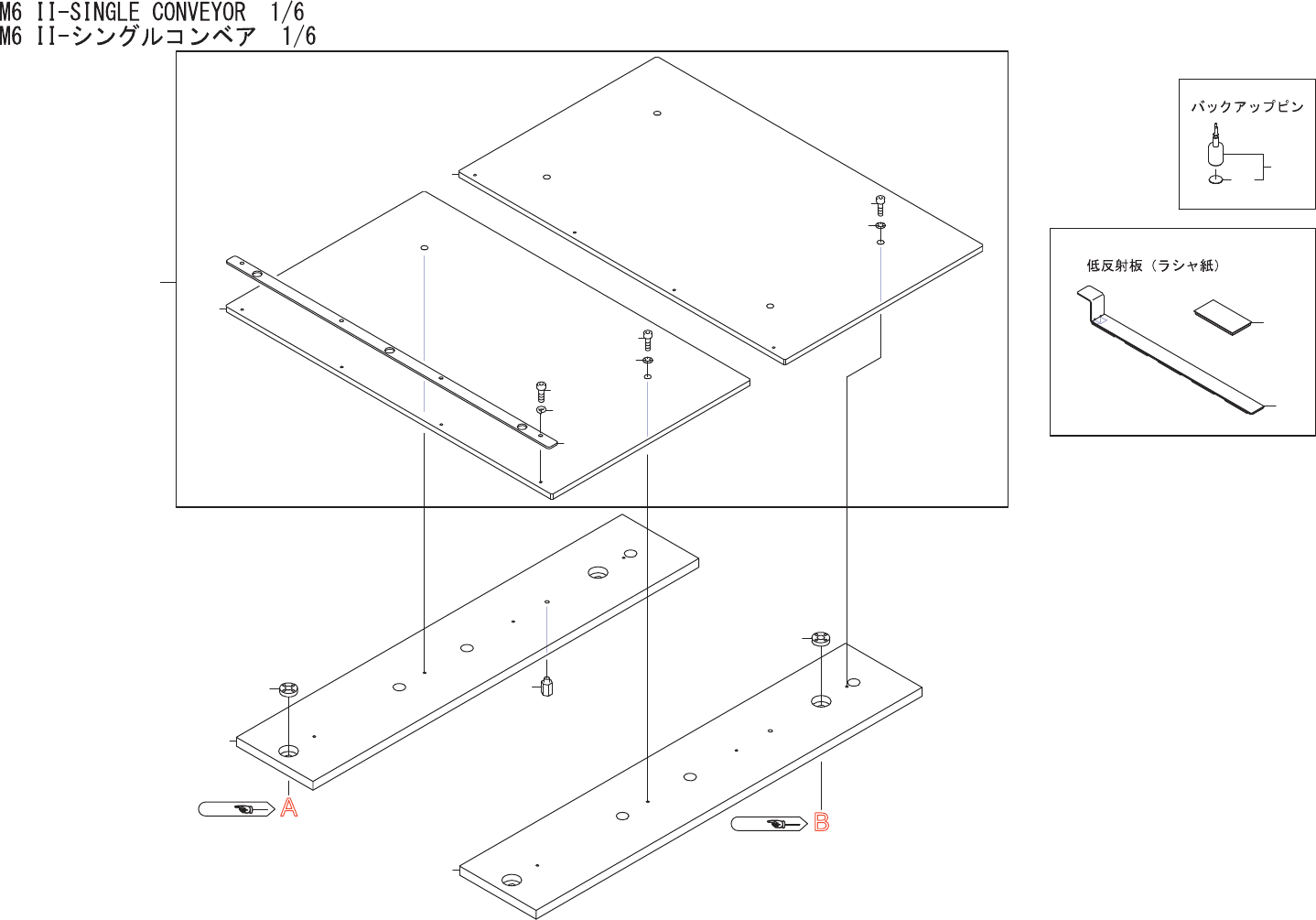

M6II-SINGLECONVEYOR1/6
M6II-シングルコンベア1/6
UQ04316
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
1 PM076L6 2 FRAME フレーム AL
2 H20231 1 PIN,STOPPER ピン ストッパ STFHN10-15 OT
3 AA7KY02 1 PLATE,BACKUP
プ
レート バックアッ
プ
OT
4 PM055K5 2 PLATE,BACKUP
プ
レート バックアッ
プ
FE
5 PM083K0 8 BOLT ボルト FE
6 W1011A 8 WASHER,CONICAL ワッシャ 皿 M-4-L FE
7 PB97061 1 PLATE,PARTITION
プ
レート 仕切り FE
8 H5288A 4 BOLT,HEXSOCKET ボルト 六角穴 M04X010 FE
9 W1022A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
10 GGQC2241 4 NUT ナット FE
13 AA6WL05 8 PIN,BACKUP ピン バックアッ
プ
OT
14 PZ34032 8 SHEET シート OT ConsumableParts
15 AA8AM01 1 PLATE
プ
レート OT
16 AA8AN01 1 PLATE
プ
レート OT
283
PTS-NXT2-06JE
Vol.2
