M6II-SINGLECONVEYOR3/6 M6II-シングルコンベア3/6 UQ04316 No. Dr g .No.&CodeNo. QTY Descri p tion Ratin g Materials Remarks 番号 図番 &ｺｰ ﾄﾞ番号 個数 品名 規 格 材質 備考 1 PM0BBR1 1 PLATE,RETAINING プ レー ト 押 え FE 2 PM0KDA1 10…

100%1 / 715
B
C
A
A
B
C
4
3
1
5
6
7
8
9
10
11
13
12
44
18
21
33
74
75
76
73
74
75
76
73
34
31
42
45
46
33
34
31
35
38
55
56
57
56
57
59
59
48
55
44
48
55
56
57
59
55
57
56
68
58
58
62
63
64
62
63
65
4
15
15
36
37
19
20
58
58
58
58
62
63
61
62
63
60
70
71
69
70
71
69
32
32
32
32
4
13
12
10
9
73
35
74
75
76
73
74
75
76
11
31
33
34
45
46
43
8
31
33
34
18
79
80
81
52
53
4
68
83
82
80
81
69
51
22
24
23
39
41
40
86
87
88
89
90
91
92
93
85
69.1
69.1
69.1
2
5.1
51.1
96
97
95
98
100
99
101
102
105
95.1
118
116
111
112
110
115
47
47
16
17
17
16
16
17
17
16
30
27
28
29
25
29
25
27
28
29
29
49
50
49
50
14
14
77
78
77
78
26
26
30
25
27
28
29
29
25
27
28
29
29
26
26
16.1
16.1
16.1
16.1
47.1
47.1
103
104
UQ04316
288
PTS-NXT2-06JE
Vol.2

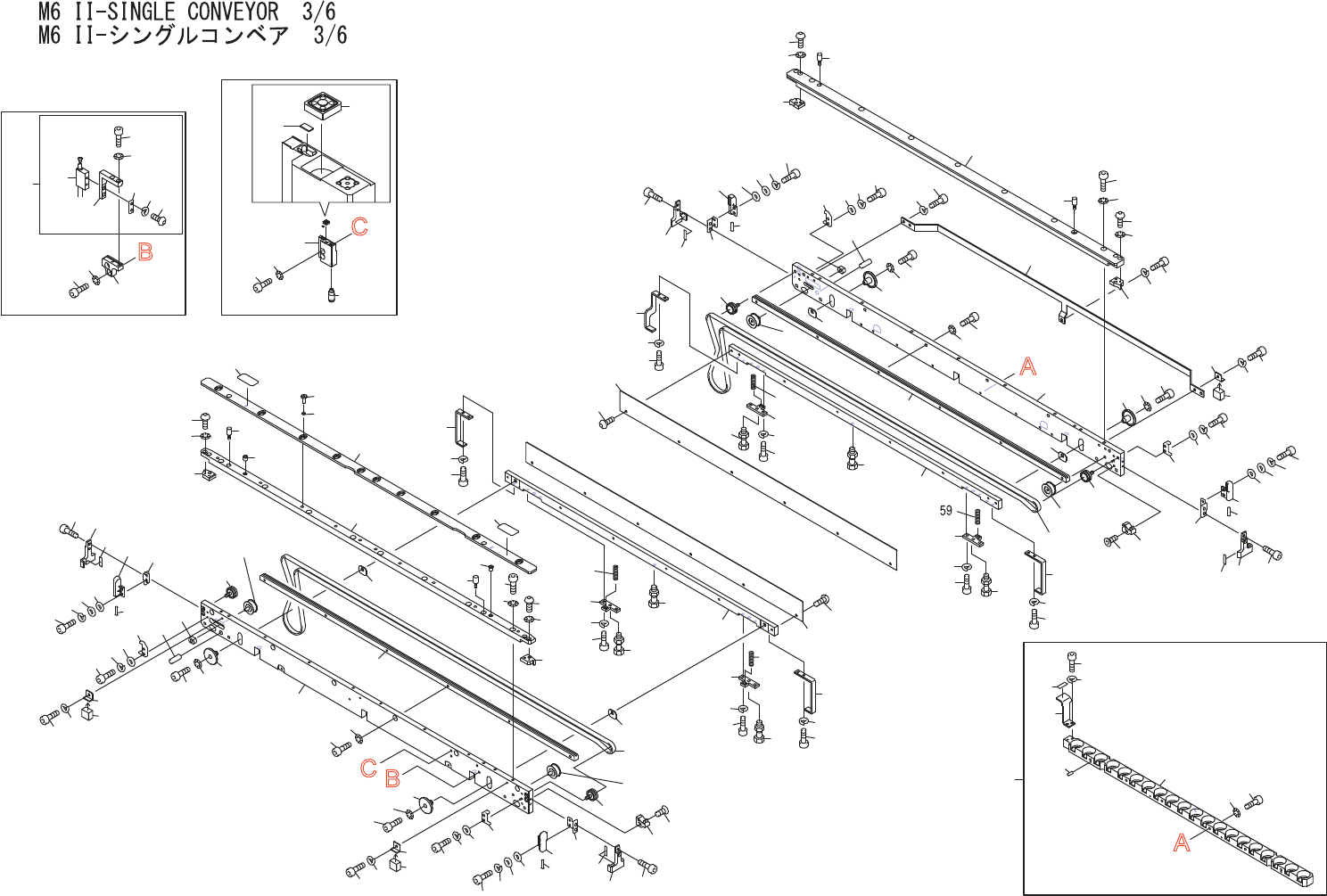

M6II-SINGLECONVEYOR3/6
M6II-シングルコンベア3/6
UQ04316
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
1 PM0BBR1 1 PLATE,RETAINING
プ
レート 押え FE
2 PM0KDA1 10 BOLT ボルト FE
3 PM07KC1 10 COLLAR カラー FE
4 PM23705 4 PIN,REFERENCE ピン 基準 FE
5 PM085S5 1 RAIL レール FE
5.1 PM0BYN1 1 RAIL レール FE Thin
p
anelo
p
tion
6 H5289A 8 BOLT,HEXSOCKET ボルト 六角穴 M04X012 FE
7 W1011A 8 WASHER,CONICAL ワッシャ 皿 M-4-L FE
8 PT01224 2 GUIDE ガイド FE
9 K5255T 4 SCREW,HEXSOCKETBUTTON 小ネジ 六角穴ボタン M03X006 FE
10 W1010A 4 WASHER,CONICAL ワッシャ 皿 M-3-L FE
11 PT01213 2 GUIDE ガイド FE
12 K5255T 4 SCREW,HEXSOCKETBUTTON 小ネジ 六角穴ボタン M03X006 FE
13 W1010A 4 WASHER,CONICAL ワッシャ 皿 M-3-L FE
14 H3170B 2 PLUNGER,BALL
プ
ランジャ ボール SBP-4 OT
15 PZ14131 2 SEAL シール PL
16 AA9EZ00 4 PULLEY
プ
ーリ OT
16.1 AB07600 4 PULLEY
プ
ーリ OT Thin
p
anelo
p
tion
17 ADBPP8012 4 PULLEY
プ
ーリ OT
18 PM92402 2 BKT,SENSOR ＢＫＴセンサ FE
19 PM05AE2 1 GUIDE ガイド FE
20 PS03151 1 SHEET シート OT ConsumableParts
21 H60284 2 BOLT,HEXSOCKET ボルト 六角穴 M03×008ﾃｲﾄｳ(LH0308) FE
22 PM05AE2 1 GUIDE ガイド FE
23 PS03151 1 SHEET シート OT ConsumableParts
24 H60284 2 BOLT,HEXSOCKET ボルト 六角穴 M03×008ﾃｲﾄｳ(LH0308) FE
25 XS03503 2 SENSOR,FIBER センサ ファイバ OT SET
26 PZ37622 4 TUBE チュー
ブ
OT
27 H5274A 8 BOLT,HEXSOCKET ボルト 六角穴 M03X006 FE
28 W1021A 8 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
29 W1041F 16 WASHER,FLAT ワッシャ 平 ﾟ3X6ｺｶﾞﾀﾋﾗｻﾞｶﾞﾈ FE
30 N10790 2 NUT,SQUARE ナット 四角 M4P=0.7(3ｶｼﾛ) FE
31 PM05AC1 4 GUIDE ガイド FE
32 PP02472 4 SPACER スペーサ FE
33 H5277A 4 BOLT,HEXSOCKET ボルト 六角穴 M03X012 FE
34 W1010A 4 WASHER,CONICAL ワッシャ 皿 M-3-L FE
35 PM92392 2 BKT,SENSOR ＢＫＴセンサ FE
36 PM05AF2 1 GUIDE ガイド FE
37 PS03151 1 SHEET シート OT ConsumableParts
38 H60284 2 BOLT,HEXSOCKET ボルト 六角穴 M03×008ﾃｲﾄｳ(LH0308) FE
39 PM05AF2 1 GUIDE ガイド FE
40 PS03151 1 SHEET シート OT ConsumableParts
41 H60284 2 BOLT,HEXSOCKET ボルト 六角穴 M03×008ﾃｲﾄｳ(LH0308) FE
42 PM04XW6 1 PLATE
プ
レート FE
43 PM04XX3 1 PLATE
プ
レート FE
44 PM05AA1 2 GUIDE,BELT ガイド ベルト AL
45 H5288A 12 BOLT,HEXSOCKET ボルト 六角穴 M04X010 FE
46 W1011A 12 WASHER,CONICAL ワッシャ 皿 M-4-L FE
47 XB04180 2 CONVEYOR,BELT コンベア ベルト OT ConsumableParts
47.1 XB04230 2 CONVEYOR,BELT コンベア ベルト OT Thin
p
anelo
p
tion,ConsumableParts
48 PM059Z4 2 PLATE,GUIDE
プ
レート ガイド FE
289
PTS-NXT2-06JE
Vol.2
M6II-SINGLECONVEYOR3/6
M6II-シングルコンベア3/6
UQ04316
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
49 PM059Y2 2 PLATE,CLAMPING
プ
レート クラン
プ
FE
50 K5255A 12 SCREW,HEXSOCKETBUTTON 小ネジ 六角穴ボタン M03X004 FE
51 PM085W3 1 RAIL レール FE
51.1 PM0BYW1 1 RAIL レール FE Thin
p
anelo
p
tion
52 H5289A 7 BOLT,HEXSOCKET ボルト 六角穴 M04X012 FE
53 W1011A 7 WASHER,CONICAL ワッシャ 皿 M-4-L FE
55 PM05AD2 4 PLATE
プ
レート FE
56 H5275A 8 BOLT,HEXSOCKET ボルト 六角穴 M03X008 FE
57 W1021A 8 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
58 H55037 6 BOLT ボルト PSST4-15 FE ConsumableParts
59 PZ14451 4 SPRING ス
プ
リン
グ
FE
60 PB90332 1 HOOK フック FE
61 PB90342 1 HOOK フック FE
62 H5275A 8 BOLT,HEXSOCKET ボルト 六角穴 M03X008 FE
63 W1021A 8 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
64 PB90342 1 HOOK フック FE
65 PB00CA2 1 HOOK フック FE
68 H2014R 2 PIN ピン MSIP6-10 OT
69 PB90502 4 BKT ＢＫＴ FE
69.1 PS03132 4 SHEET シート OT ConsumableParts
70 H5274A 2 BOLT,HEXSOCKET ボルト 六角穴 M03X006 FE
71 W1021A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
73 PM97051 4 BLOCK,LOCATING
ブ
ロック 位置決め FE
74 H5275A 8 BOLT,HEXSOCKET ボルト 六角穴 M03X008 FE
75 W1021A 8 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
76 W1041F 8 WASHER,FLAT ワッシャ 平 ﾟ3X6ｺｶﾞﾀﾋﾗｻﾞｶﾞﾈ FE
77 2MGKCE002700 2 BRUSH
ブ
ラシ OT ConsumableParts
78 K5358C 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ 六角穴皿 M03X012 FE
79 PB90364 1 RETAINER,WIRING 押え 配線 FE
80 H5275A 4 BOLT,HEXSOCKET ボルト 六角穴 M03X008 FE
81 W1021A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
82 H5287A 1 BOLT,HEXSOCKET ボルト 六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
83 W1022A 1 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
85 AA61T04 1 HOLDER,PIN ホルダ ピン OT
86 AA61S06 1 HOLDER,PIN ホルダ ピン OT
87 H5280A 6 BOLT,HEXSOCKET ボルト 六角穴 M03X020 FE
88 W1010A 6 WASHER,CONICAL ワッシャ 皿 M-3-L FE
89 PB91002 1 BKT ＢＫＴ FE
90 H5274A 2 BOLT,HEXSOCKET ボルト 六角穴 M03X006 FE
91 W1021A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
92 H21924 4 PIN,PARALLEL ピン 平行 ﾟ2X5AｼｭSUS OT
93 PX07532 1 SEAL,BARCODE シール バーコード PL unitserialnumber
95 PM057F1 1 BKT,SENSOR ＢＫＴセンサ FE
95.1 PM09WG0 1 BKT,SENSOR ＢＫＴセンサ FE Thin
p
anelo
p
tion
96 H5288A 2 BOLT,HEXSOCKET ボルト 六角穴 M04X010 FE
97 W1011A 2 WASHER,CONICAL ワッシャ 皿 M-4-L FE
98 PM057E1 1 BKT,SENSOR ＢＫＴセンサ FE
99 PB12714 1 WASHER ワッシャ FE
100 XS01247 1 SENSOR,TOUCH センサ タッチ OT
101 K5257H 2 SCREW,HEXSOCKETBUTTON 小ネジ 六角穴ボタン M04X012 FE
102 W1022A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
