M6II-SINGLECONVEYOR3/6
M6II-シングルコンベア3/6
UQ04316
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
103 H5275A 2 BOLT,HEXSOCKET ボルト 六角穴 M03X008 FE
104 W1010A 2 WASHER,CONICAL ワッシャ 皿 M-3-L FE
105 AA7GE04 1 SENSOR センサ OT
110 AA86N05 1 JIG 治具 OT
110.1 AA7TG10 1 JIG 治具 OT Thin
p
anelo
p
tion
111 H5288A 2 BOLT,HEXSOCKET ボルト 六角穴 M04X010 FE
112 W1011A 2 WASHER,CONICAL ワッシャ 皿 M-4-L FE
115 Y3086W 1 UNION,HALF ユニオン ハーフ KQ2S04-M5 OT
116 AA7SA00 1 TIP チッ
プ
OT ConsumableParts
118 GGAJ0401 1 GAUGE ゲージ AL ConsumableParts
291
PTS-NXT2-06JE
Vol.2
A
A
A
B
A
A
A
A
B
A
A
B
B
A
2
21
8
27
62
14
9
28
59
63
73
75
3
6
22
25
10
11
4
5
61
64
23
24
1
74
76
77
78
79
80
34
32
35
29
30
31
4.1
23.1
73.1
12
13
12
13
15
16
17
55
57
56
58
56
36
37
UQ04310
292
PTS-NXT2-06JE
Vol.2

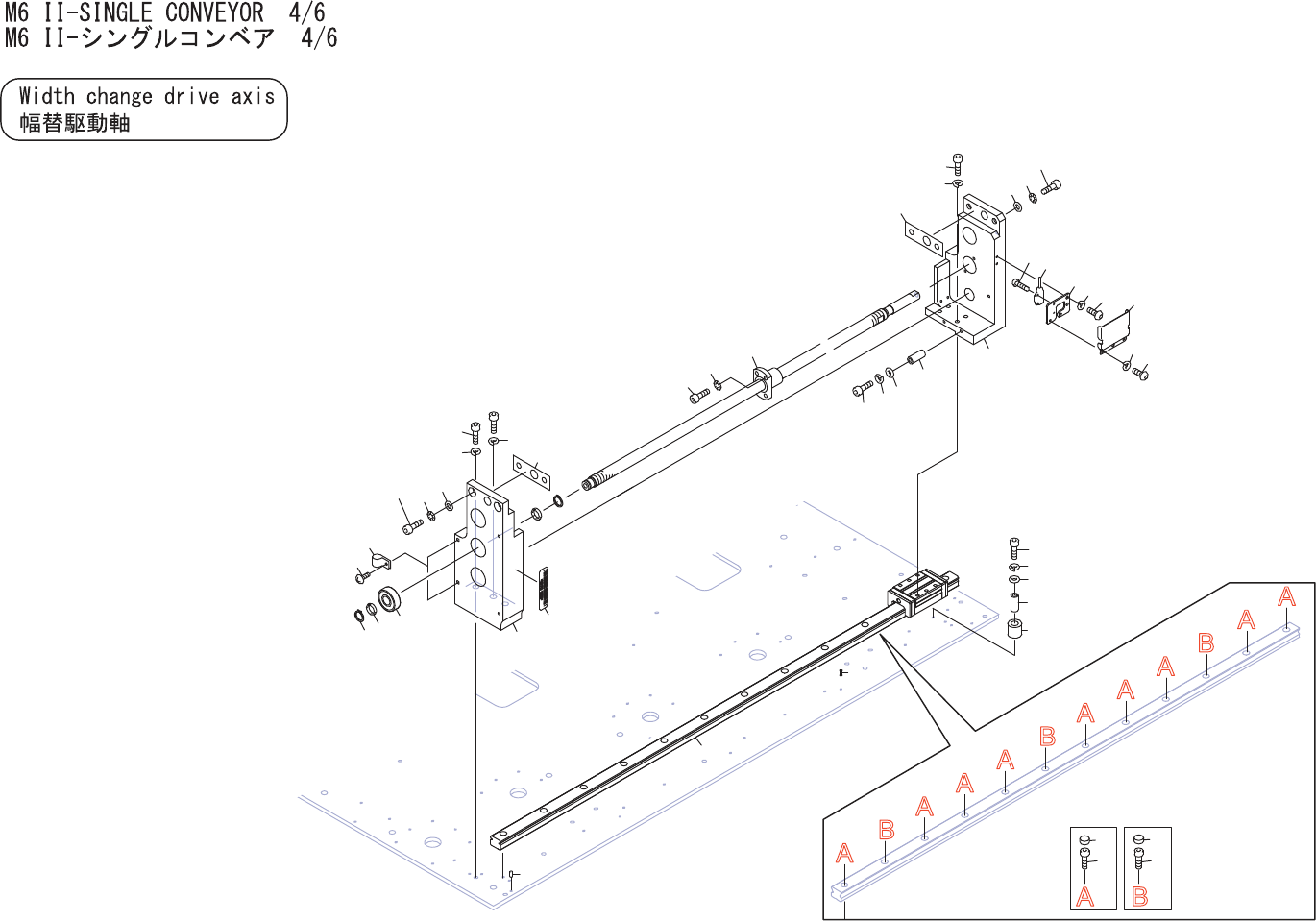

M6II-SINGLECONVEYOR4/6
M6II-シングルコンベア4/6
UQ04316
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
1 H2096H 3 PIN,PARALLEL ピン 平行 ﾟ3X6Bｼｭ(ｽﾃﾝﾚｽ) OT
2 PM04XH5 1 BKT ＢＫＴ FE
3 PJ16813 1 SHEET シート OT ConsumableParts
4 H5298A 2 BOLT,HEXSOCKET ボルト 六角穴 M05X010 FE
4.1 PM015W0 2 BOLT,HEXSOCKET ボルト 六角穴 FE Thin
p
anelo
p
tion
5 W1012A 2 WASHER,CONICAL ワッシャ 皿 M-5-L FE
6 PJ12922 2 WASHER ワッシャ OT
8 H5324A 2 BOLT,HEXSOCKET ボルト 六角穴 M06X020 FE
9 W1024A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
6M
/
M FE
10 H54275 1 BOLT,HEXSOCKET ボルト 六角穴 M06X030(3ｶｼﾛ) FE
11 W1024A 1 WASHER,LOCK ワッシャ ス
プ
リン
グ
6M
/
M FE
12 S1031A 2 CIR-CLIP サークリッ
プ
STW10 OT
13 W10049 2 WASHER ワッシャ LRB10-1.0 OT
14 H4202Z 1 BEARING ベアリン
グ
6900ZZ OT
15 XN00223 1 SCREW ネジ OT
16 H60286 2 BOLT,HEXSOCKET ボルト 六角穴 M04×010ﾃｲﾄｳ(LH0410) FE
17 W1011A 2 WASHER,CONICAL ワッシャ 皿 M-4-L FE
21 PM04XL5 1 BKT ＢＫＴ FE
22 PJ16813 1 SHEET シート OT ConsumableParts
23 H5298A 2 BOLT,HEXSOCKET ボルト 六角穴 M05X010 FE
23.1 PM015W0 2 BOLT,HEXSOCKET ボルト 六角穴 FE Thin
p
anelo
p
tion
24 W1012A 2 WASHER,CONICAL ワッシャ 皿 M-5-L FE
25 PJ12922 2 WASHER ワッシャ OT
27 H5290A 4 BOLT,HEXSOCKET ボルト 六角穴 M04X015 FE
28 W1022A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
29 PP03290 1 BKT,SENSOR ＢＫＴセンサ FE
30 K5255T 2 SCREW,HEXSOCKETBUTTON 小ネジ 六角穴ボタン M03X006 FE
31 W1021A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
32 PP02501 1 RETAINER,WIRING 押え 配線 FE
34 K5255A 2 SCREW,HEXSOCKETBUTTON 小ネジ 六角穴ボタン M03X004 FE
35 W1021A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
36 XS03381 1 SENSOR センサ OT
37 K5175T 2 SCREW,C
/
RPAN 小ネジ 十穴鍋 M02X005(0ﾊﾞﾝ1ｼｭ)SUS FE
55 2MGKCA006601 1 GUIDE,RAIL ガイド レール OT
56 K20089 12 CAP キャッ
プ
C04 OT
57 PZ09961 9 BOLT,HEXSOCKET ボルト 六角穴 OT
58 H5426S 3 BOLT,HEXSOCKET ボルト 六角穴 M04X018(3ｶｼﾛ) FE
59 H2096H 5 PIN,PARALLEL ピン 平行 ﾟ3X6Bｼｭ(ｽﾃﾝﾚｽ) FE
61 PM081R1 1 COLLAR カラー FE
62 H5293A 1 BOLT,HEXSOCKET ボルト 六角穴 M04X025 FE
63 W1022A 1 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
64 W1040S 1 WASHER,FLAT ワッシャ 平 4M
/
MX0.8X9(1W-4)(3ｶｸﾛ) FE
73 PX07741 1 SEAL,BARCODE シール バーコード OT unitserialnumber
73.1 PX09930 1 SEAL,BARCODE シール バーコード OT Thin
p
anelo
p
tion,unitserialnumber
74 H1137D 2 BAND,TIE バンド 結束 AB-4N(100P) OT
75 K5172L 2 SCREW,C
/
RTRUSS 小ネジ 十穴トラス M04X006(3ｶｼﾛ) FE
76 PG04871 1 STOPPER ストッパ PL
77 PM082R0 1 COLLAR カラー FE
78 H5292A 1 BOLT,HEXSOCKET ボルト 六角穴 M04X020 FE
79 W1022A 1 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
80 W1040S 1 WASHER,FLAT ワッシャ 平 4M
/
MX0.8X9(1W-4)(3ｶｸﾛ) FE
293
