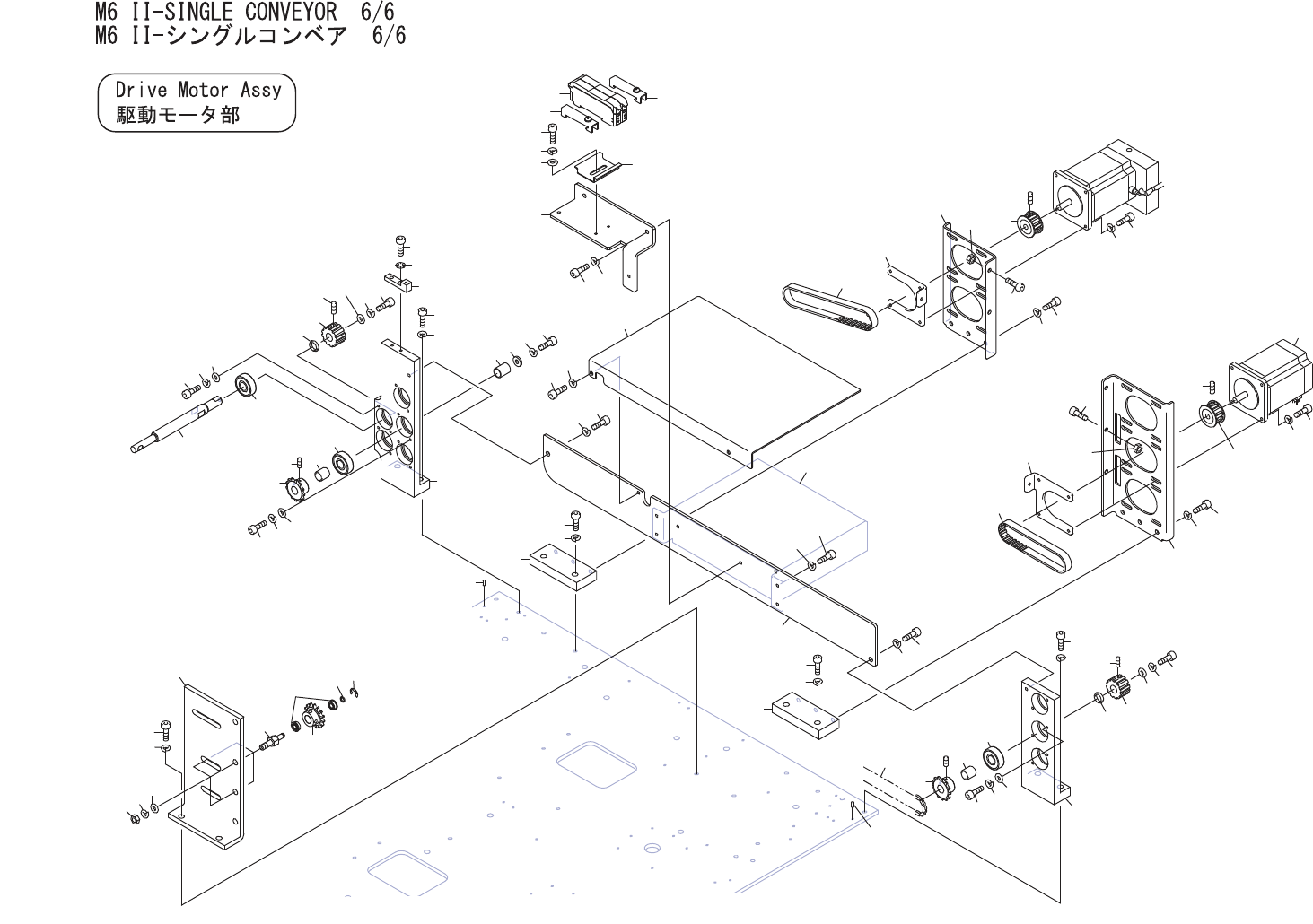

M6II-SINGLECONVEYOR6/6
M6II-シングルコンベア6/6
UQ04316
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
1 PM058R4 1 SHAFT シャフト FE
2 H4175A 1 BEARING ベアリン
グ
6000ZZ OT
3 H5287A 2 BOLT,HEXSOCKET ボルト 六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
4 W1022A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
5 W1043A 2 WASHER,FLAT ワッシャ 平 4W-4 FE
6 PM0KYR0 1 WASHER ワッシャ FE
7 PZ11471 1 PULLEY
プ
ーリ OT
8 N4026A 1 SCREW,HEXSOCKETSET ネジ 六角穴止め M04X004ｸﾎﾞﾐｻｷ FE
9 H5300A 1 BOLT,HEXSOCKET ボルト 六角穴 M05X015 FE
10 W1023A 1 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M
/
M FE
10.1 W1044A 1 WASHER,FLAT ワッシャ 平 4W-5 FE
11 PM0KYN0 1 WASHER ワッシャ FE
12 H4175A 1 BEARING ベアリン
グ
6000ZZ FE
13 PZ00942 1 SPROCKET ス
プ
ロケット OT
14 N4026A 2 SCREW,HEXSOCKETSET ネジ 六角穴止め M04X004ｸﾎﾞﾐｻｷ FE
15 PM29233 1 COLLAR カラー FE
16 PM36933 1 COLLAR カラー FE
17 H5299A 1 BOLT,HEXSOCKET ボルト 六角穴 M05X012 FE
18 W1023A 1 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M
/
M FE
20 H5287A 2 BOLT,HEXSOCKET ボルト 六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
21 W1022A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
22 W1043A 2 WASHER,FLAT ワッシャ 平 4W-4 FE
23 PM096T0 1 BKT ＢＫＴ FE
24 H5323A 2 BOLT,HEXSOCKET ボルト 六角穴 M06X018 FE
25 W1024A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
6M
/
M FE
26 H2096H 3 PIN,PARALLEL ピン 平行 ﾟ3X6Bｼｭ(ｽﾃﾝﾚｽ) OT
27 PM0KYR0 1 WASHER ワッシャ FE
28 PZ11471 1 PULLEY
プ
ーリ OT
29 N4026A 1 SCREW,HEXSOCKETSET ネジ 六角穴止め M04X004ｸﾎﾞﾐｻｷ FE
30 H5300A 1 BOLT,HEXSOCKET ボルト 六角穴 M05X015 FE
31 W1023A 1 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M
/
M FE
32 W1044A 1 WASHER,FLAT ワッシャ 平 4W-5 FE
33 H4175A 1 BEARING ベアリン
グ
6000ZZ FE
34 PZ00942 1 SPROCKET ス
プ
ロケット OT
35 N4026A 2 SCREW,HEXSOCKETSET ネジ 六角穴止め M04X004ｸﾎﾞﾐｻｷ FE
36 PM29233 1 COLLAR カラー FE
37 H5287A 2 BOLT,HEXSOCKET ボルト 六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
38 W1022A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
39 W1043A 2 WASHER,FLAT ワッシャ 平 4W-4 FE
40 PM04YX4 1 BKT ＢＫＴ FE
41 H5323A 2 BOLT,HEXSOCKET ボルト 六角穴 M06X018 FE
42 W1024A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
6M
/
M FE
43 H2096H 3 PIN,PARALLEL ピン 平行 ﾟ3X6Bｼｭ(ｽﾃﾝﾚｽ) OT
44 2MGKCB000200 2 PLATE
プ
レート FE
45 H5323A 4 BOLT,HEXSOCKET ボルト 六角穴 M06X018 FE
46 W1024A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
6M
/
M FE
47 PB90113 1 BKT,MOTOR ＢＫＴモータ FE
48 H5298A 3 BOLT,HEXSOCKET ボルト 六角穴 M05X010 FE
49 W1023A 3 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M
/
M FE
50 PP00941 1 BKT,ADJUSTING ＢＫＴセリ FE
52 H5293A 1 BOLT,HEXSOCKET ボルト 六角穴 M04X025 FE
