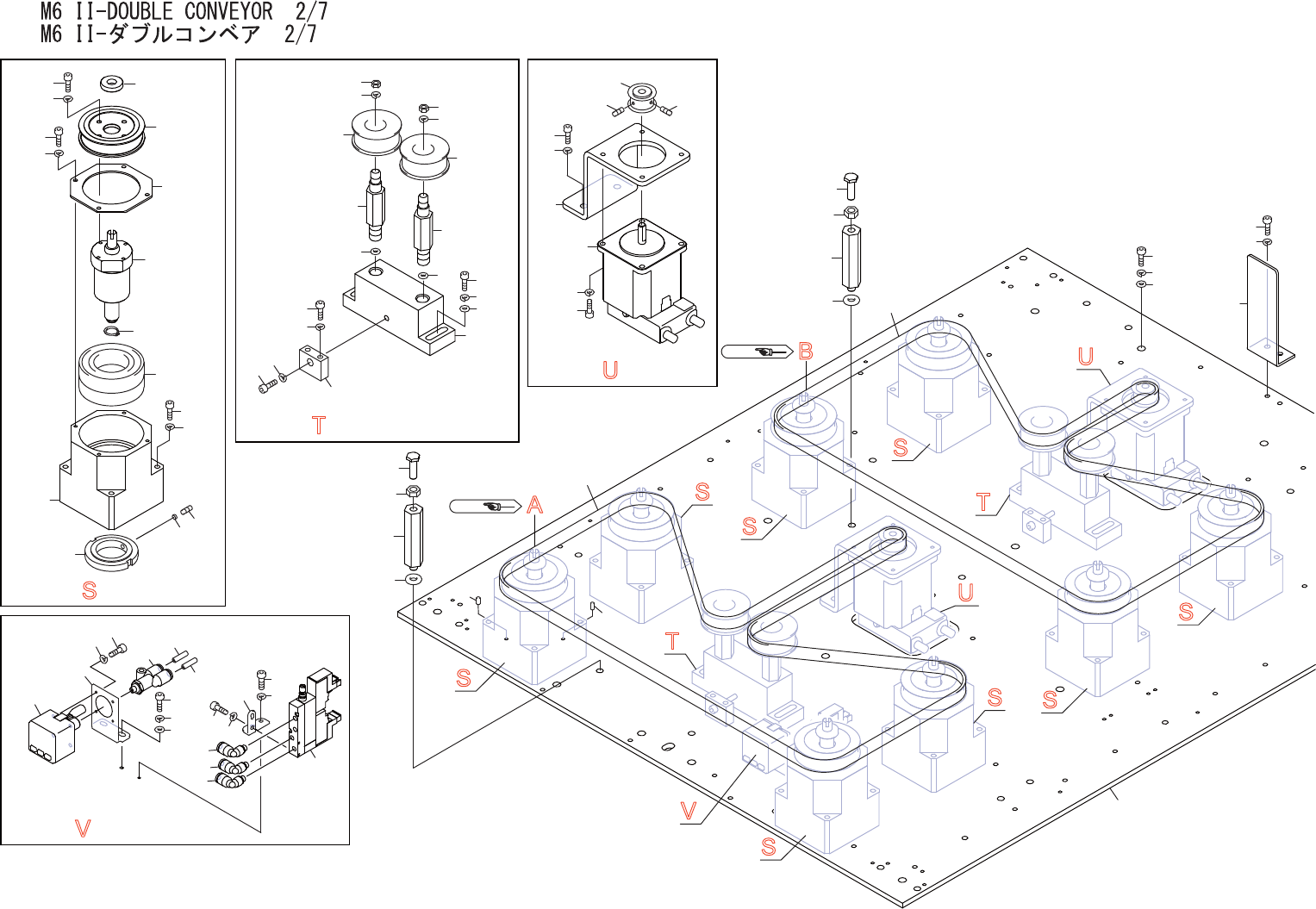

M6II-DOUBLECONVEYOR2/7
M6II-ダブルコンベア2/7
UQ04417
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
1 PM057G3 8 HOUSING ハウジン
グ
FE
2 H5296A 32 BOLT,HEXSOCKET ボルト 六角穴 M04X040 FE
3 W1022A 32 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
4 H2096H 16 PIN,PARALLEL ピン 平行 ﾟ3X6Bｼｭ(ｽﾃﾝﾚｽ) OT
5 PT01910 8 PULLEY,TIMING
プ
ーリ タイミン
グ
AL
6 H5275A 32 BOLT,HEXSOCKET ボルト 六角穴 M03X008 FE
7 W1021A 32 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
8 PM057H2 8 COLLAR カラー FE
9 PP02480 8 RETAINER 押え FE
10 H5274A 32 BOLT,HEXSOCKET ボルト 六角穴 M03X006 FE
11 W1021A 32 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
12 XB03822 8 BALLSCREW ボールネジ OT
13 S1030A 8 CIR-CLIP サークリッ
プ
STW9 OT
14 H4218Z 8 BEARING ベアリン
グ
7006CDBMP6 OT
15 PM80131 8 NUT,LOCK ナット ロック FE
16 N4027A 8 SCREW,HEXSOCKETSET ネジ 六角穴止め M04X005ｸﾎﾞﾐｻｷ FE
17 K5613D 8 BLOCK 駒 SM-402E OT
18 PM057K3 2 BKT ＢＫＴ FE
19 H5302A 4 BOLT,HEXSOCKET ボルト 六角穴 M05X020 FE
20 W1023A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M
/
M FE
21 W1044A 4 WASHER,FLAT ワッシャ 平 4W-5 FE
22 H3219A 4 PULLEY
プ
ーリ TPBSN38-15 OT
23 PM06SZ1 4 SHAFT シャフト FE
24 N10799 4 NUT,HEX ナット 六角 M08(3ｶｸﾛ) FE
25 W1025A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
8M
/
M FE
26 W1026A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
10M
/
M FE
27 PM79495 2 BKT,ADJUSTING ＢＫＴセリ FE
28 H5293A 4 BOLT,HEXSOCKET ボルト 六角穴 M04X025 FE
29 W1022A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
30 H5307C 2 BOLT,HEXSOCKET ボルト 六角穴 M05X040ｾﾞﾝﾈｼﾞ FE
31 W1040T 2 WASHER,FLAT ワッシャ 平 5M
/
MX1.0X10(1W-5)(3ｶｸﾛ) FE
32 PB90143 2 BKT,MOTOR ＢＫＴモータ FE
33 H5298A 4 BOLT,HEXSOCKET ボルト 六角穴 M05X010 FE
34 W1023A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M
/
M FE
35 XM00882 2 MOTOR,STEPPING モータ ステッピン
グ
OT
36 H5288A 8 BOLT,HEXSOCKET ボルト 六角穴 M04X010 FE
37 W1022A 8 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
38 PZ05392 2 PULLEY
プ
ーリ OT
39 N4027A 4 SCREW,HEXSOCKETSET ネジ 六角穴止め M04X005ｸﾎﾞﾐｻｷ FE
40 H4572M 1 BELT,TIMING ベルト タイミン
グ
1569-3GT-9 OT
41 H45207 1 BELT,TIMING ベルト タイミン
グ
1446-3GT-9 OT
42 PM067T4 2 BKT,STOPPER ＢＫＴストッパ FE
43 W1045A 2 WASHER,FLAT ワッシャ 平 4W-6 FE
44 2MGKCE000100 2 BOLT,POSITIONING ボルト 位置決め FE
44.1 N60024 2 NUT,HEX ナット 六角 M6P=0.75(3ｶｼﾛ) FE
45 PM0GZS1 1 PLATE,BASE
プ
レート ベース AL
46 H54241 19 BOLT,HEXSOCKET ボルト 六角穴 M06X015(3ｶｼﾛ) FE
47 W1024A 19 WASHER,LOCK ワッシャ ス
プ
リン
グ
6M
/
M FE
48 W1040W 19 WASHER,FLAT ワッシャ 平 6M
/
MX1.6X12.5(1W-6)(3ｶｸﾛ) FE
52 S3158R 1 SW,PRESSURE ＳＷ
プ
レッシャ ZSE30-01-65-ML OT
53 H5273A 2 BOLT,HEXSOCKET ボルト 六角穴 M03X005 FE ACC-52
