This page is intentionally blank.
321
PTS-NXT2-06JE
Vol.2
W
W
A
B
A
A
A
B
A
A
A
B
A
A
A
B
W
V
DETAIL
W
DETAIL
V
14
2
21
39
47
8
28
45
73
76
82
105
74
105
75
75
105
78
77
9
27
106106
46
106
59
3
6
22
25
40
43
51
4
5
10
11
24
23
54
53
50
49
41
42
1
60
60
60
60
68
69
70
79
80
81
71
72
72
74
75
75
96
94
97
103
95
93
99
102
104
99
91
92
98
100
101
84
84
85
86
87
21.1
39.1
15.1
109
29
110
111
30
31
112
113
114
30
31
29
33
34
35
29
30
31
48
60.1
60.1
60.1
60.1
4.1
23.1
41.1
49.1
12
13
13
12
15
16
17
15
16
17
55
57
56
58
18
19
20
56
90
83
36
37
36
37
36
37
UQ04417
322
PTS-NXT2-06JE
Vol.2

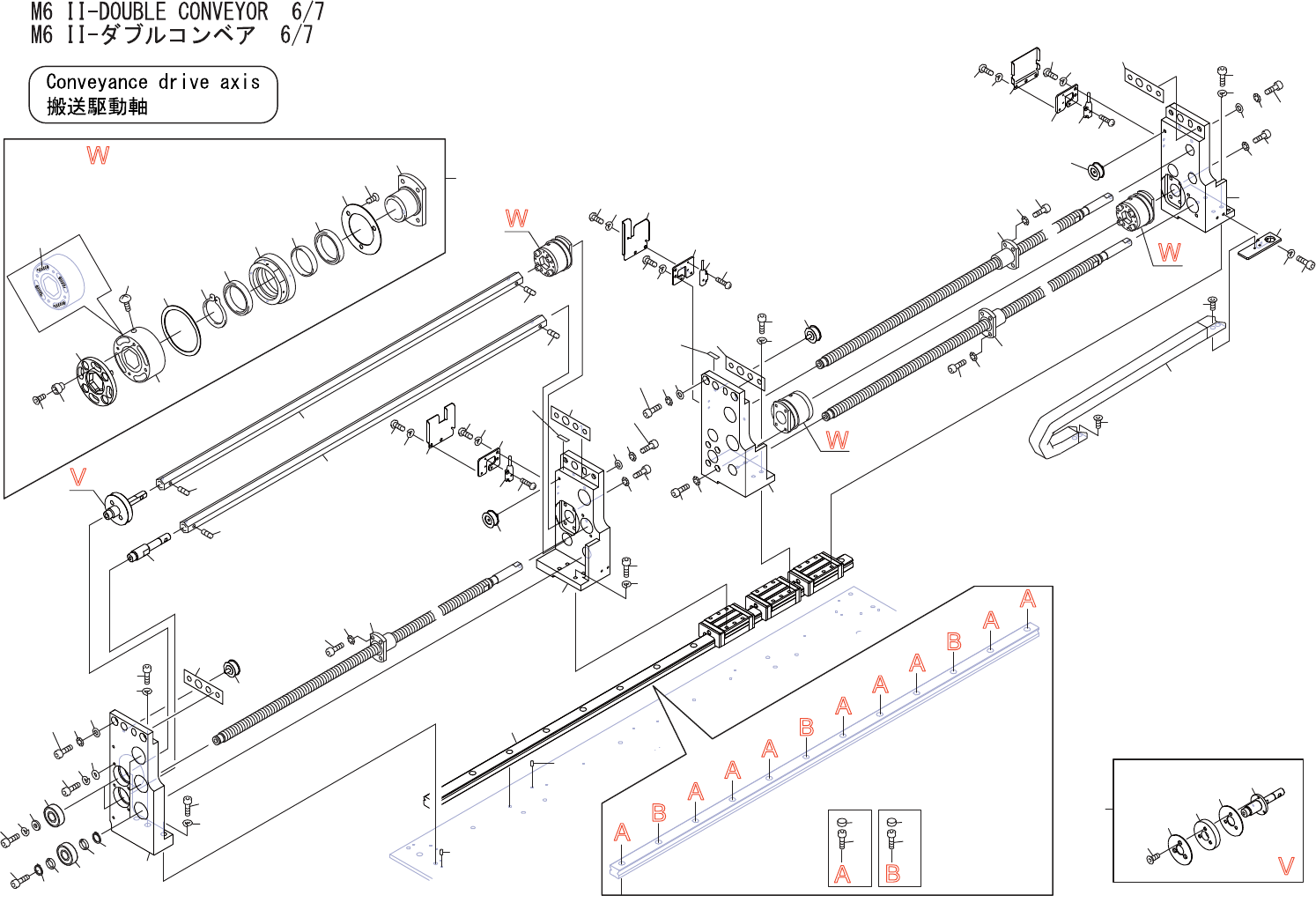

M6II-DOUBLECONVEYOR6/7
M6II-ダブルコンベア6/7
UQ04417
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
1 H2096H 3 PIN,PARALLEL ピン 平行 ﾟ3X6Bｼｭ(ｽﾃﾝﾚｽ) OT
2 PM04XG5 1 BKT ＢＫＴ FE
3 PJ16803 1 SHEET シート OT ConsumableParts
4 H5298A 2 BOLT,HEXSOCKET ボルト 六角穴 M05X010 FE
4.1 PM015W0 2 BOLT,HEXSOCKET ボルト 六角穴 FE Thin
p
anelo
p
tion
5 W1012A 2 WASHER,CONICAL ワッシャ 皿 M-5-L FE
6 PJ12922 2 WASHER ワッシャ OT
8 H5324A 2 BOLT,HEXSOCKET ボルト 六角穴 M06X020 FE
9 W1024A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
6M
/
M FE
10 H54275 1 BOLT,HEXSOCKET ボルト 六角穴 M06X030(3ｶｼﾛ) FE
11 W1024A 1 WASHER,LOCK ワッシャ ス
プ
リン
グ
6M
/
M FE
12 S1031A 6 CIR-CLIP サークリッ
プ
STW10 OT
13 W10049 6 WASHER ワッシャ LRB10-1.0 OT
14 H4202Z 3 BEARING ベアリン
グ
6900ZZ OT
15 XN00223 2 SCREW ネジ OT
15.1 H52966 3 BOLT,HEXSOCKET ボルト 六角穴 M05X006 FE
16 H60286 4 BOLT,HEXSOCKET ボルト 六角穴 M04×010ﾃｲﾄｳ(LH0410) FE
17 W1011A 4 WASHER,CONICAL ワッシャ 皿 M-4-L FE
18 XN00233 1 SCREW ネジ OT
19 H60286 2 BOLT,HEXSOCKET ボルト 六角穴 M04×010ﾃｲﾄｳ(LH0410) FE
20 W1011A 2 WASHER,CONICAL ワッシャ 皿 M-4-L FE
21 PM04XK5 1 BKT ＢＫＴ FE
21.1 PS03990 1 SHEET シート OT ConsumableParts
22 PJ16803 1 SHEET シート OT ConsumableParts
23 H5298A 2 BOLT,HEXSOCKET ボルト 六角穴 M05X010 FE
23.1 PM015W0 2 BOLT,HEXSOCKET ボルト 六角穴 FE Thin
p
anelo
p
tion
24 W1012A 2 WASHER,CONICAL ワッシャ 皿 M-5-L FE
25 PJ12922 2 WASHER ワッシャ OT
27 H5290A 4 BOLT,HEXSOCKET ボルト 六角穴 M04X015 FE
28 W1022A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
29 PP03290 3 BKT,SENSOR ＢＫＴセンサ FE
30 K5255T 6 SCREW,HEXSOCKETBUTTON 小ネジ 六角穴ボタン M03X006 FE
31 W1021A 6 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
33 PP02501 1 RETAINER,WIRING 押え 配線 FE
34 K5255A 2 SCREW,HEXSOCKETBUTTON 小ネジ 六角穴ボタン M03X004 FE
35 W1021A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
36 XS03381 3 SENSOR センサ OT
37 K5175T 6 SCREW,C
/
RPAN 小ネジ 十穴鍋 M02X005(0ﾊﾞﾝ1ｼｭ)SUS FE
39 PM04XM4 1 BKT ＢＫＴ FE
39.1 PS03990 1 SHEET シート OT ConsumableParts
40 PJ16803 1 SHEET シート OT ConsumableParts
41 H5298A 2 BOLT,HEXSOCKET ボルト 六角穴 M05X010 FE
41.1 PM015W0 2 BOLT,HEXSOCKET ボルト 六角穴 FE Thin
p
anelo
p
tion
42 W1012A 2 WASHER,CONICAL ワッシャ 皿 M-5-L FE
43 PJ12922 2 WASHER ワッシャ OT
45 H5290A 4 BOLT,HEXSOCKET ボルト 六角穴 M04X015 FE
46 W1022A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
47 PM04XR4 1 BKT ＢＫＴ FE
48 PJ16803 1 SHEET シート OT ConsumableParts
49 H5298A 2 BOLT,HEXSOCKET ボルト 六角穴 M05X010 FE
49.1 PM015W0 2 BOLT,HEXSOCKET ボルト 六角穴 FE Thin
p
anelo
p
tion
