H08HEAD4/5
H08ヘッド4/5
UH00494
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
43.1 PZ14371 4 SPRING ス
プ
リン
グ
FE
43.2 H61885 4 BALL,STEEL ボール スチール CR3.0G20 OT
44 PM35011 8 GUIDE ガイド AL
45 H5267A 8 BOLT,HEXSOCKET ボルト 六角穴 M02X008 FE
46 H21927 2 PIN,PARALLEL ピン 平行 2ﾟX6Bｼｭ(H8) OT
47 AA0AL03 8 FILTER フィルタ OT ConsumableParts
47.1 XH00401 8 FILTER フィルタ OT ConsumableParts
48 PH00311 8 HOLDER ホルダ PL
49 A51906 8 ORING Ｏリン
グ
ﾟ4.20X0.53(FKM70) OT ConsumableParts
49.1 A5188S 8 ORING Ｏリン
グ
ﾟ3.0X0.5(FKM70) OT ConsumableParts
50 PB27432 1 RING リン
グ
FE
51 PM33086 1 SHAFT,CENTER シャフト センタ FE
52 H1161B 1 PACKING パッキン MYN-5 OT
53 A5172Y 1 ORING Ｏリン
グ
SS9 OT ConsumableParts
54 A51720 1 ORING Ｏリン
グ
SS12 OT ConsumableParts
55 H5274A 4 BOLT,HEXSOCKET ボルト 六角穴 M03X006 FE
56 W1021A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
57 PP00102 1 RETAINER,BEARING 押え ベアリン
グ
FE
58 H5265A 8 BOLT,HEXSOCKET ボルト 六角穴 M02X005 FE
59 W1020A 8 WASHER,LOCK ワッシャ ス
プ
リン
グ
2M
/
M FE
60 PM18862 1 COVER カバー AL
61 H5268H 4 BOLT,HEXSOCKET ボルト 六角穴 M02X012 FE
62 PZ16856 8 SPRING,COIL ス
プ
リン
グ
コイル FE
63 PM19126 8 PIPE パイ
プ
FE
64 PZ08841 8 SPRING,COIL ス
プ
リン
グ
コイル FE
65 PG00613 8 ORING Ｏリン
グ
PL ConsumableParts
66 PG00622 8 ORING Ｏリン
グ
PL ConsumableParts
67 PM18074 8 COLLAR カラー FE
68 PX00202 1 NAMEPLATE
銘
板 PL
69 PX00182 1 NAMEPLATE
銘
板 PL
70 PX00211 1 NAMEPLATE
銘
板 PL
71 AA45H04 1 PIN,REFERENCE ピン 基準 OT
72 H5267A 2 BOLT,HEXSOCKET ボルト 六角穴 M02X008 FE
73 W1020A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
2M
/
M FE
80
PTS-NXT2-06JE
Vol.1
This page is intentionally blank.
81
PTS-NXT2-06JE
Vol.1

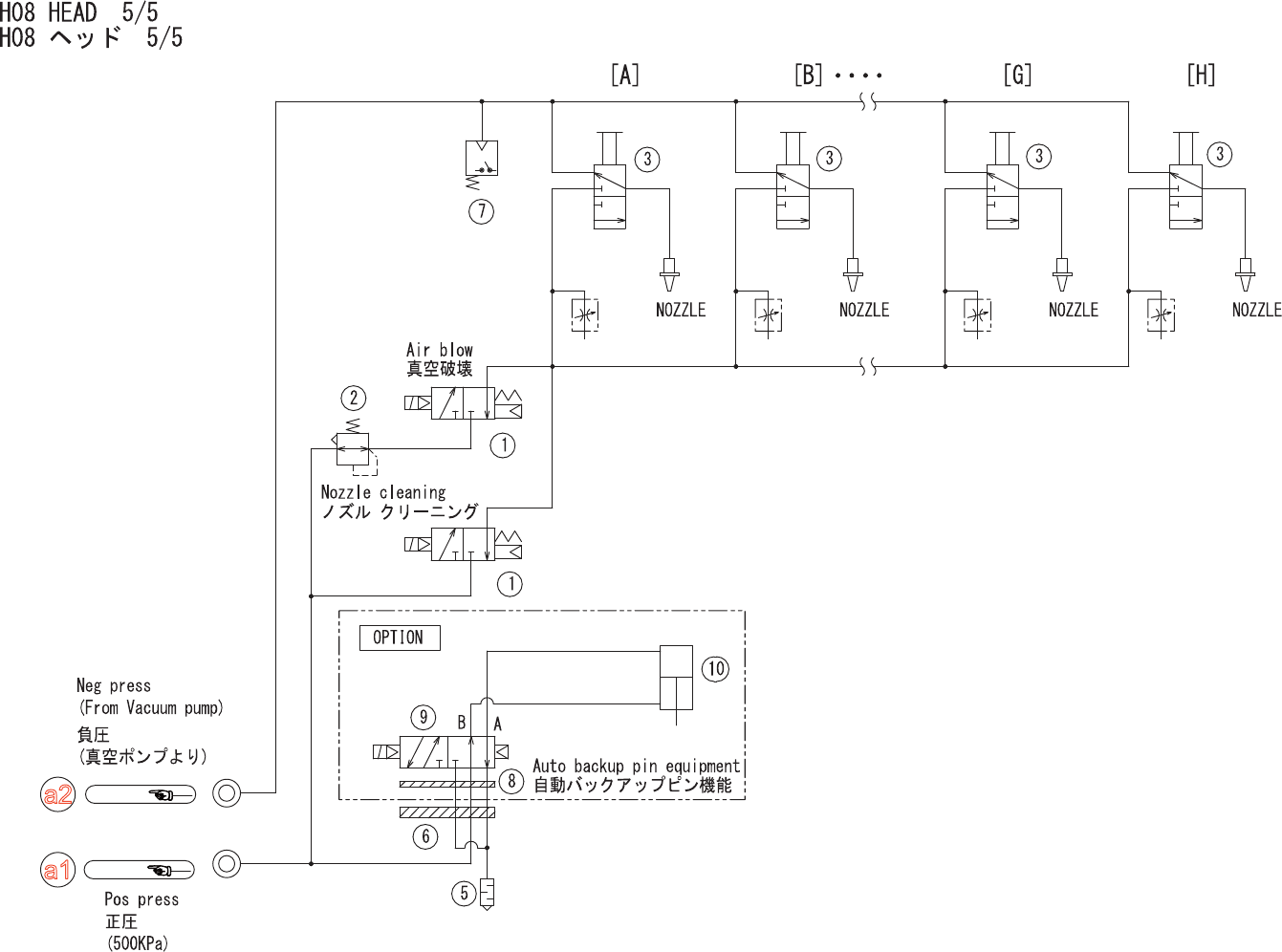

Ref.BED
Ref.BED
a1
a2
UH00494
