CM212-M 2005.1201 - 46 - 12. 尺寸图 机种名 : CM212-M ( 类型 A, B,C) ( 单位 : mm) ① 传送带基准面 ② 基板搬送高度 900 mm ③ 固定料架 ** Remarks ** • 上述示图的缩小比例与实际机器在严 格上讲，并不完全一致。 在研讨生产线构成和尺寸时 , 请另行索取资料。 2 150 操作员侧 2 460 1 355 1 105 820 1 270 1 128 678…
CM212-M 2005.1201
- 45 -
11.

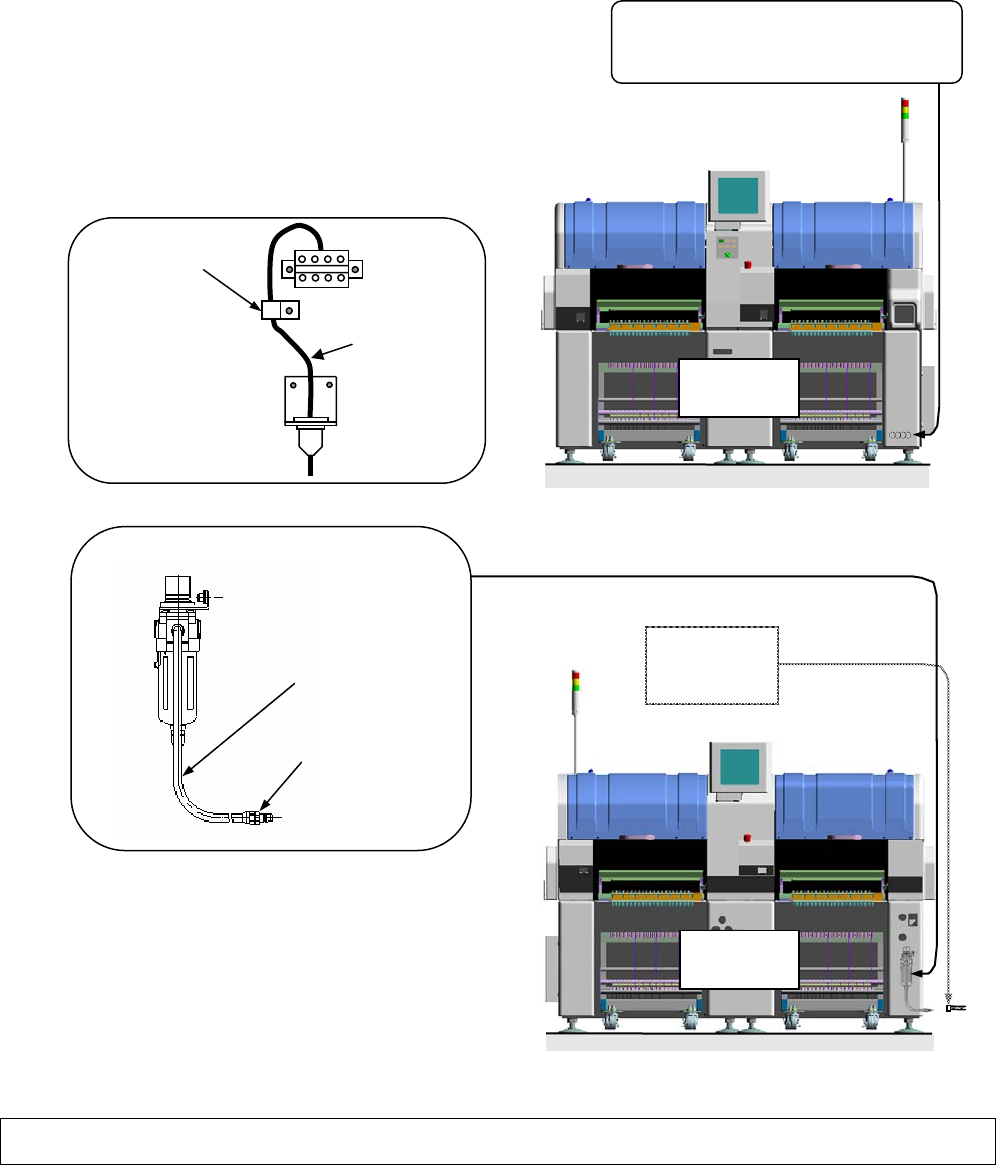

电源、空气投入部
11.1
电源投入部
■ 请使用
4
芯电缆、
AWG
＃
12
以上的电缆以连接电源。
(
本设备不包括此电缆
)
。
■ 如下面左图所示
,
请采用在
2
处夹钳电缆的方法进行配线。
1.
端子连接管脚
生产厂家
: Weidmuller
型式
: H4/20D
或者
H6/20
2.
电缆外径尺寸
φ13.5 mm
～
φ18.0 mm
3.
务请用电缆夹具固定电缆，不使其被拖拉
(100 N)
，转
动发 动
而生移。
11.2
空气投入部
** Remarks **
•
请客户准备电源电缆。
CM212-M
机器前侧
电缆夹具
端子台
电缆
电源投入部
端子台
(
位于盖内侧
)
CM212-M
机器后侧
日东插座
30SH
■ 空气投入部
(
位于盖内侧
)
日东耦合器
30P
增强软管
5 m
CM212-M 2005.1201
- 46 -

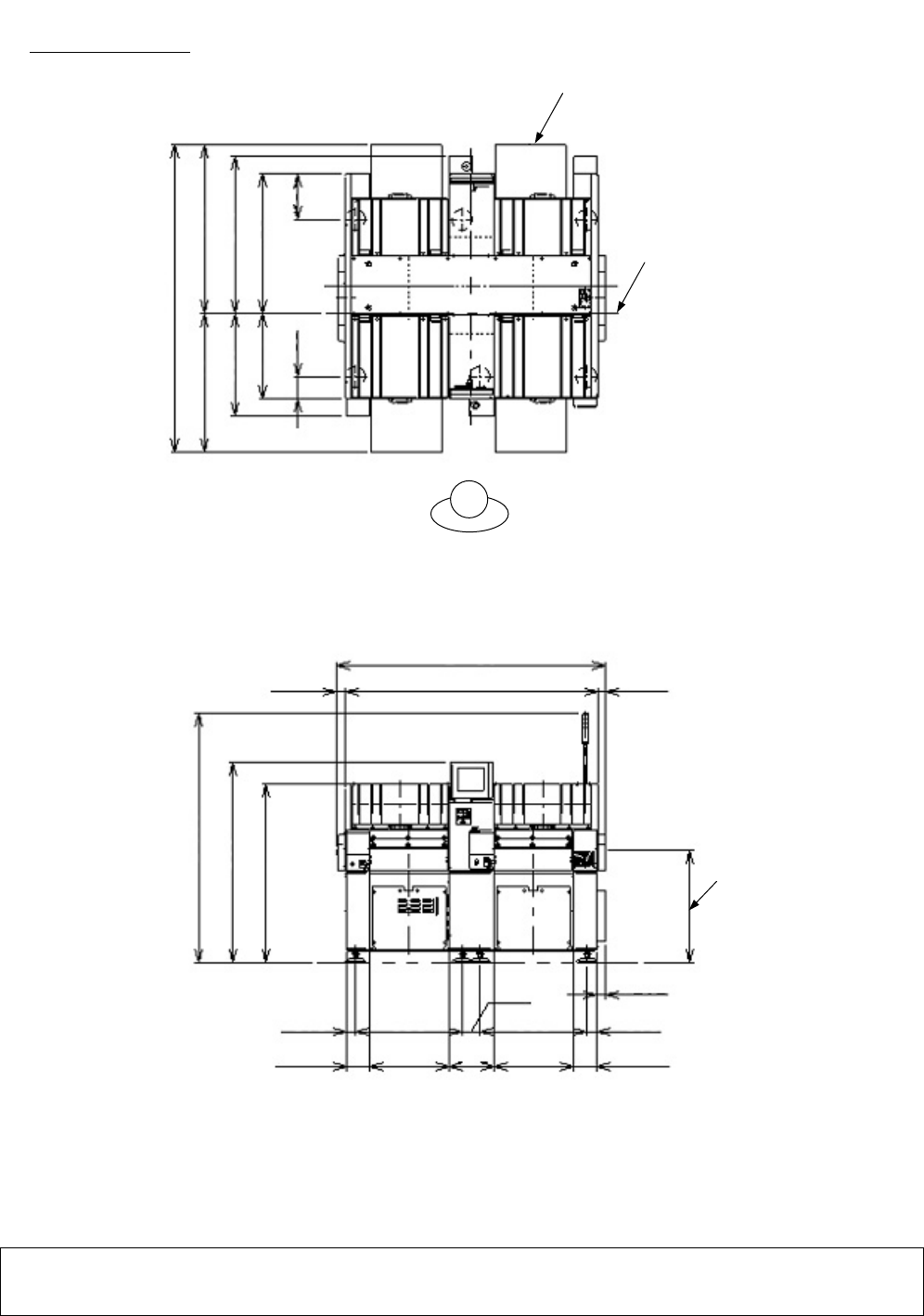

12.
尺寸图

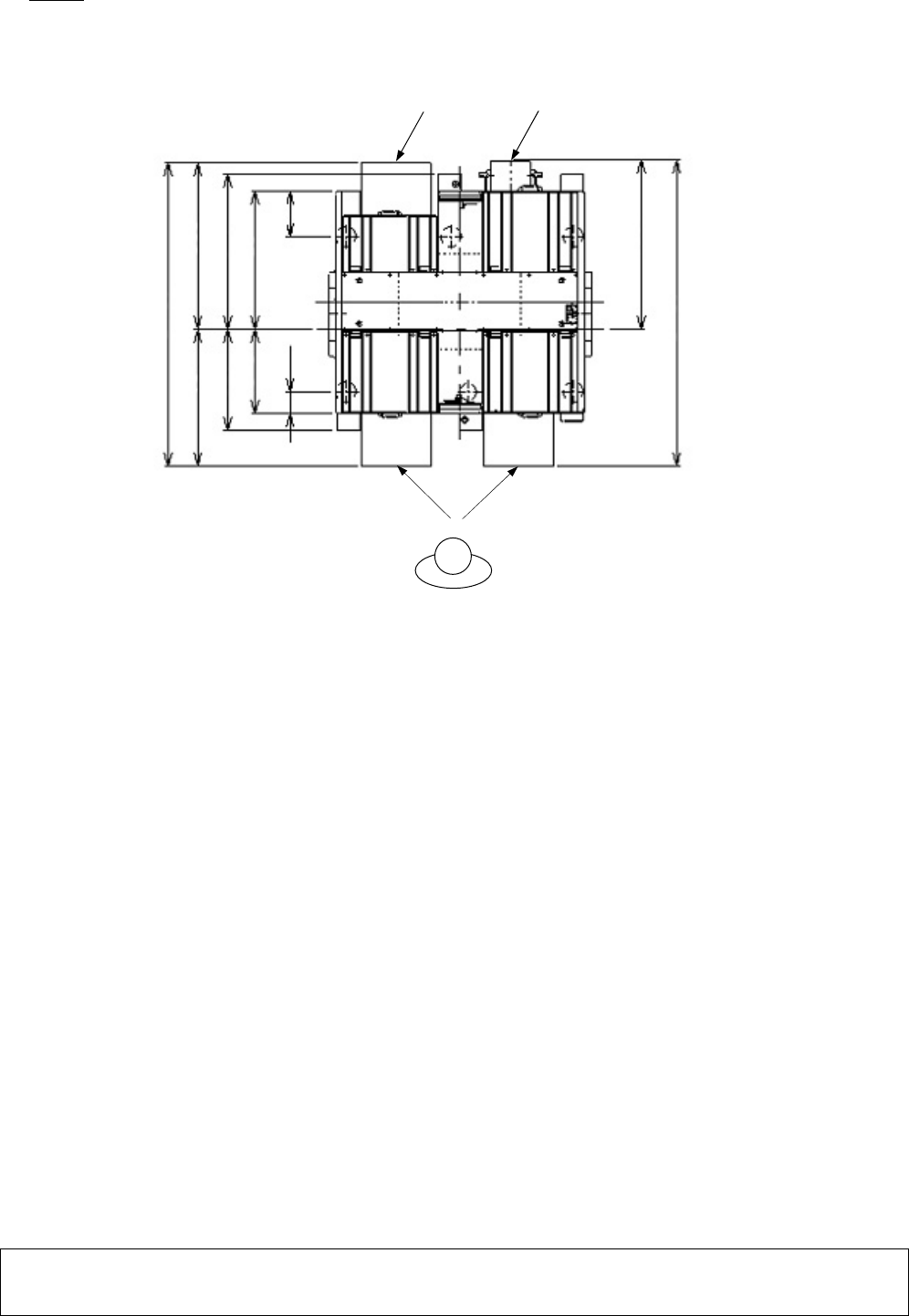

机种名
: CM212-M (
类型
A, B,C)
(
单位
: mm)
① 传送带基准面
②
基板搬送高度
900 mm
③
固定料架
** Remarks **
•
上述示图的缩小比例与实际机器在严格上讲，并不完全一致。
在研讨生产线构成和尺寸时
,
请另行索取资料。
2 150
操作员侧
2 460
1 355 1 105
820 1 270
1 128 678
168
368
③
①
2 021 64.5 64.5
72.2
76.5 76.5 856 856
140
188.5 188.5 632
364
632
1 430
1 600
2 000
②
CM212-M 2005.1201
- 47 -
操作员侧
2 460
1 355 1 105
820 1 270
1 128 678
168
368
⑤
④
④
1 385
2 490
机种名
: CM212-M (
类型
D, E)
直接托盘式供料器（选购件）、整体交换台车（选购件）贴装
(
单位
: mm)
④ 整体交换台车
⑤
直接托盘式供料器
** Remarks **
•
上述示图的缩小比例与实际机器在严格上讲，并不完全一致。
在研讨生产线构成和尺寸时
,
请另行索取资料。
