JUTZE XIA-MI2000
精益的硬件设计
秉承高效理念，通过精益的设计，严谨地加工，带来此款设备美观紧凑的
外观。体积仅占700mm*1205mm*1362mm，有效节约了SMT生产线的空间。伺服马
达系统、精密级滚珠丝杠与滑轨等运动机构的配置，既确保了超高速拍摄速度，
同时也确保了优异的机械定位精度。
强大的软件
友好直观的多国语言用户界面、简易的操作性，使用户在快速完成
检查数据的制作，调整。运动控制，图像采集和图象处理并行处理，极
大的缩短了工作周期时间。稳定、成熟的图像算法，确保了强大的检查
能力。
此外，配合我公司强大的维修终端软件和SPC软件，使用户能实时
监控生产中的问题，从而有效地提升质量过程控制能力。
高精度的取像系统
采用200万像素彩色工业相机，配合高精度专用工业视觉透镜，取像精度
最高可达10微米。兼顾速度与精度，实现高速在线检查。
优良的照明系统
通过高辉度LED光源(红色)、(绿色)、 (蓝色)的完美结合，有效提高了焊
点不良、极性反、文字识别等传统检测难点的检出率。
JUTZE XIA-MI2000
适用制程
通用于回流炉或波峰焊炉前/回流炉或波峰焊炉后 （有铅/无铅皆可)
检查项目
缺件、多件、锡球、偏移、侧立、碑立、反贴、极反、错件、坏件、桥连、虚焊、错误标识、无焊锡、少焊锡、多焊锡、元件
浮起、IC引脚浮起、IC引脚弯曲、OCR（文字识别）等
视觉系统
工业相机
2M像素彩色数字相机
照明系统
高辉度光源(红）（绿）（蓝）三色光源照明
分辨率
10微米、15微米、20微米
视野尺寸
32*24毫米（分辨率：20微米)
取像与运算时间
250毫秒/视野 4-5FOV/秒
运动系统
X/Y轴驱动系统
交流伺服驱动系统
X/Y轴编码器分辨率 0.3微米
机械运动机构 精密级滚珠丝杠、滑轨
机械定位精度
±5微米
运动速度
0-80毫米/秒
运输轨道
适用基板尺寸
50*50~330*250 毫米
适用基板厚度
0.3~6毫米
可适应基板弯曲度
+/- 3毫米
适用基板上下净高
上方: 30毫米 下方: 60毫米
PCB搬运高度 900±20mm
轨道基准和基板流向
前/后固定;左进右出/右进左出（出厂前依据客户需求)

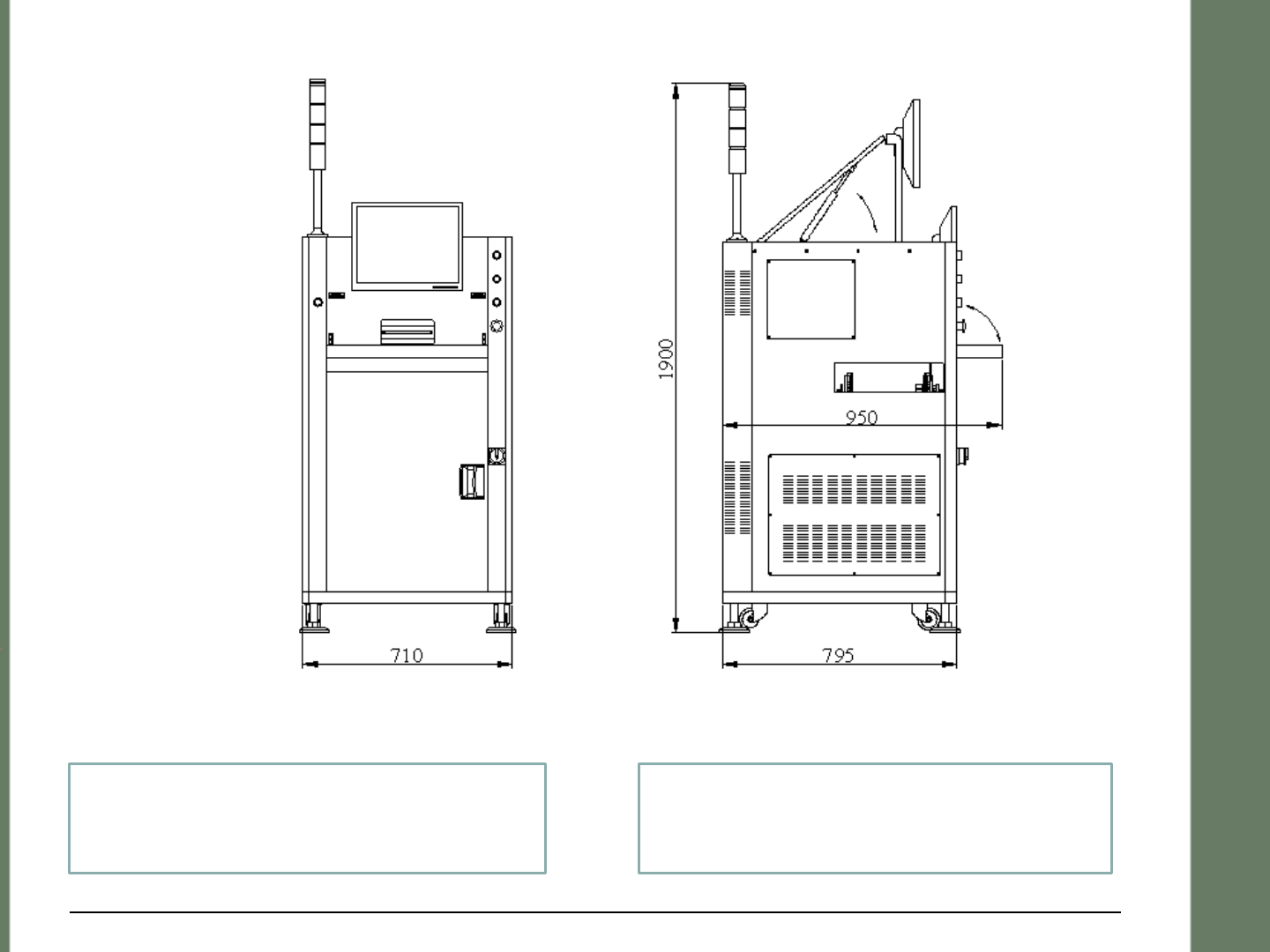

外形尺寸
宽：710mm 长：950mm 高：1445mm（不含信号灯）
设备重量
260千克
电源规格
单相交流220伏 ±10%, 50/60赫兹，最大负载功耗1KVA
气压要求
0.5兆帕
环境温度
5~40 ℃
相对湿度
25% ~ 80% 无凝霜
通讯方式
标准SMEMA接口
选 项
条形码识别、离线编程软件、维修站、SPC数据服务器
参数规格
JUTZE XIA-MI2000
制造商 ： 上海矩子智能科技有限公司
地 址：上海市松江区梅家浜路1505弄42号
联系电话：86-21-37826552 传真：86-21-37826553
邮 编： 201600
Corporation: ShangHai Jutze Intelligent Technology Co.,Ltd
Address：Mei Jia Bang road 1505-42 Song Jiang Shang Hai
Phone：86-21-37826552 Fax：86-21-37826553
Post code：201600
联系我们
如有硬件技术规格变更，恕不另行通知 2008
