OM-1605 3-8 3. テープフィーダの取付けおよび取外し方法 101 1-001
OM-1605
3-7
3. テープフィーダの取付けおよび取外し方法
3.2 テープフィーダの取外し手順
注意
テープフィーダは落下させないように着脱してください。
フィーダの機種によっては、重量の重いものもあります。
フィーダの取外しを片手で行いますとベースから外れたと
きの重みを片手で支えきれない場合があり落下の危険があ
ります。
テープフィーダを落とすと、足のケガや、フィーダ破損の
可能性があります。
両手で 1 台ずつ取扱い、落とさないように注意してくださ
い。

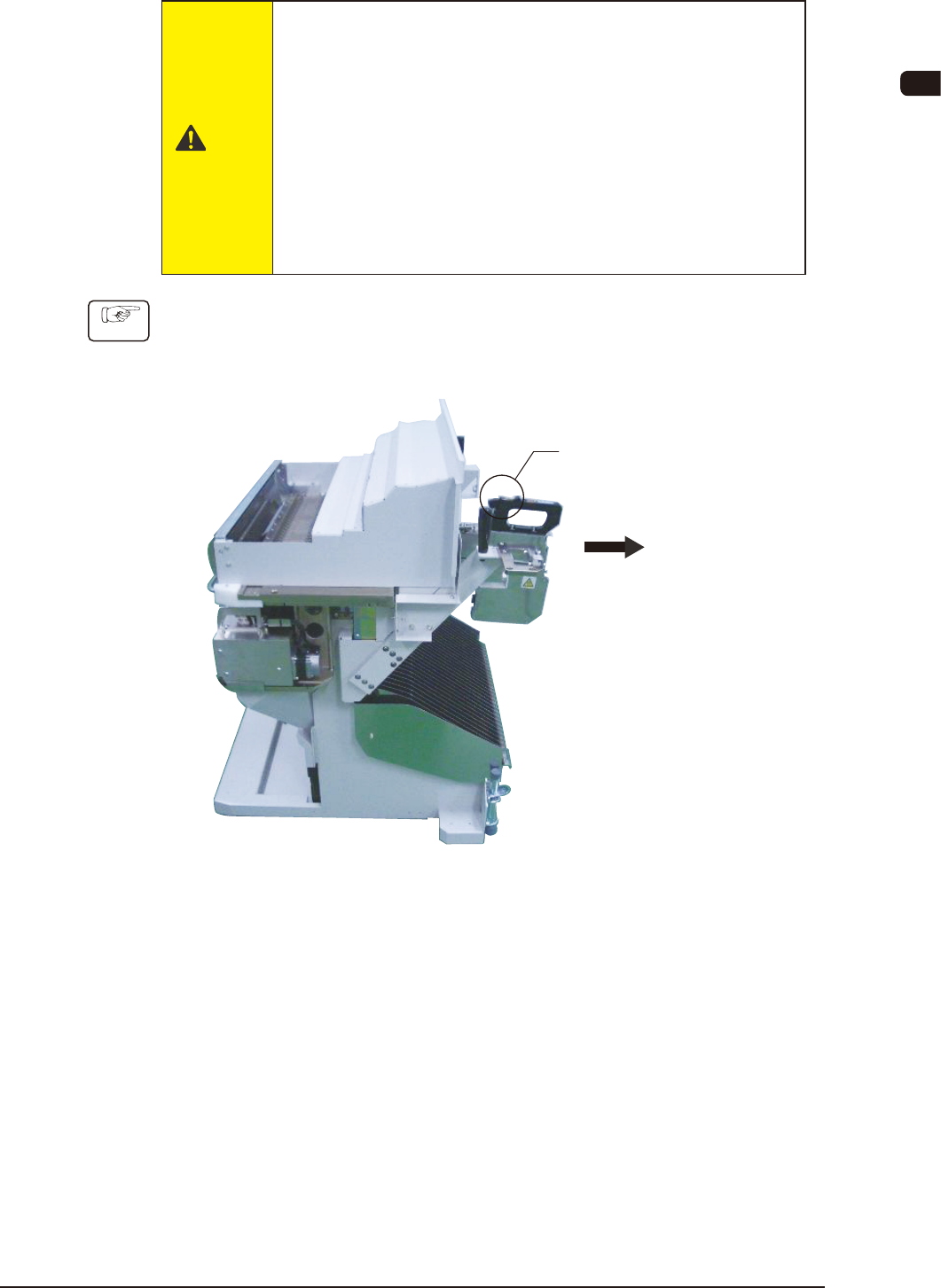

手順
(1) クランプ解除レバーを押す。
(2) テープフィーダをゆっくり右手で、手前へ引寄せる。
クランプ解除レバー
FC5
0906-002
OM-1605
3-8
3. テープフィーダの取付けおよび取外し方法
1011-001
OM-1605
4-1
4. 操作パネル
4. 操作パネル
操作パネルでは以下表示、および操作を行うことができます。
•
設定ピッチの表示
•
センサなどの I/O 状態表示
•
選択レーンの表示
•
対象レーン選択操作
•
テープの送り操作
•
送りピッチの設定
•
異常コードの表示
•
テープの戻し操作
•
スプライシング案内の表示
•
カバーテープの巻取り操作

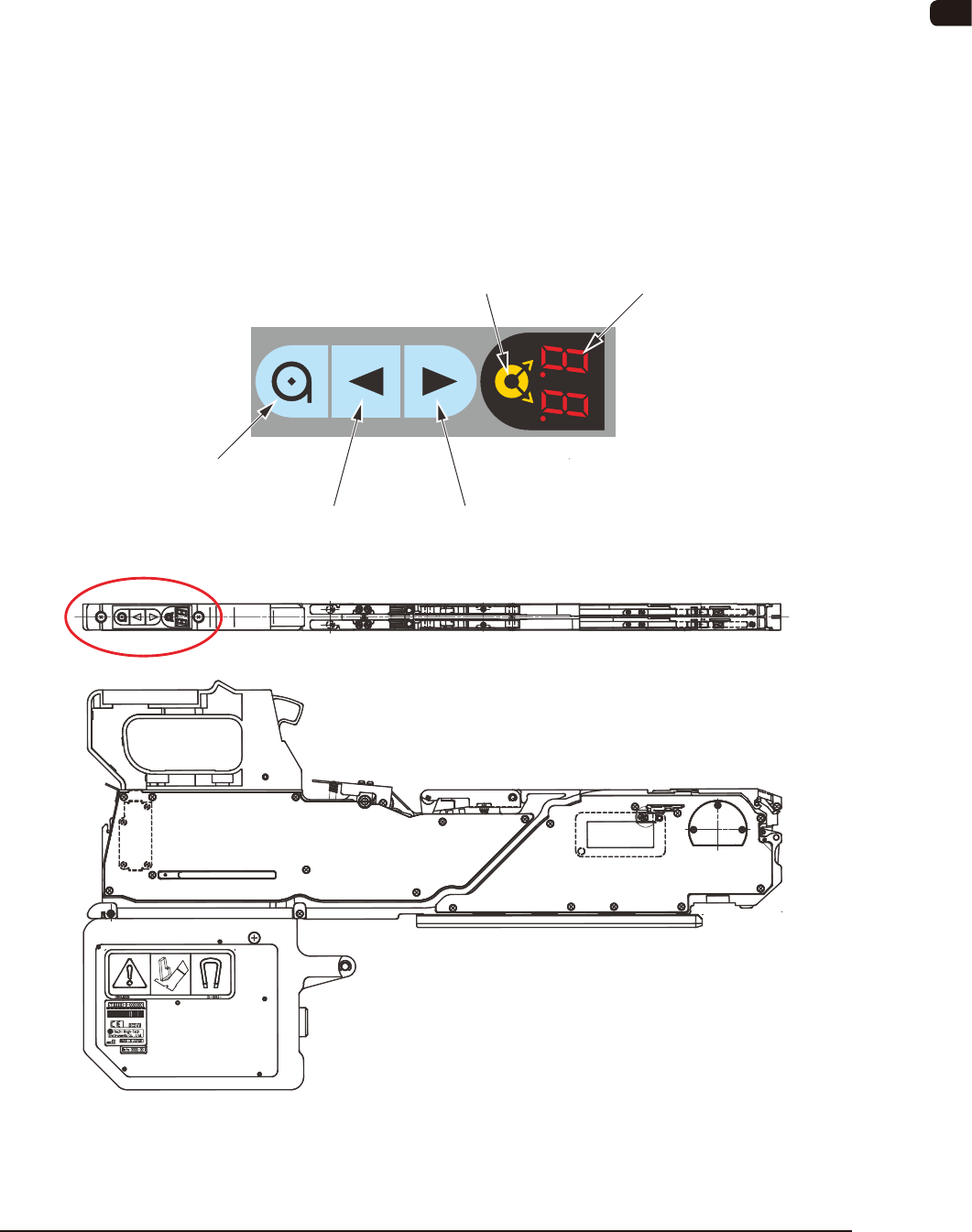

4.1 操作パネル各部の名称と機能
操作パネルには、テープフィーダの動作ボタンや表示部がまとめて配置し
てあります。
操作パネル
デジタル表示部
レーン選択ボタン
送りボタン
戻しボタン
巻取りボタン
FD1
