OM-1605
6-1
6. スプライシング
1007-003
6. スプライシング
稼働中にスプライシングを行うことにより、生産運転を停止させることな
くテープフィーダにテーピング部品を補給することができます。
6.1 スプライシングの準備
スプライシングを行うには、スプライシング作業前の装置本体のスプライ
シング設定が必要です。
また、スプライシング作業には、テープカット治具とスプライシングテー
プが必要です。
なお、スプライシングテープは、テーピングのテープ幅により使い分けが
必要です。
•
テープカット治具
028A0011 : 8 ～ 32 mm 幅テープ対応
•
スプライシングテープ
G -S038-07 : 8 mm 幅対応
G -S038-02 : 12 mm 幅対応
G -S038-03 : 16 mm 幅対応
G -S038-04 : 24 mm 幅以上対応
ノート
12 mm 幅と 16 mm 幅テーピングのスプライシングを行う場合は、裏貼り
用テープが必要です。
12 mm 幅、16 mm 幅対応 : 10896-96-430

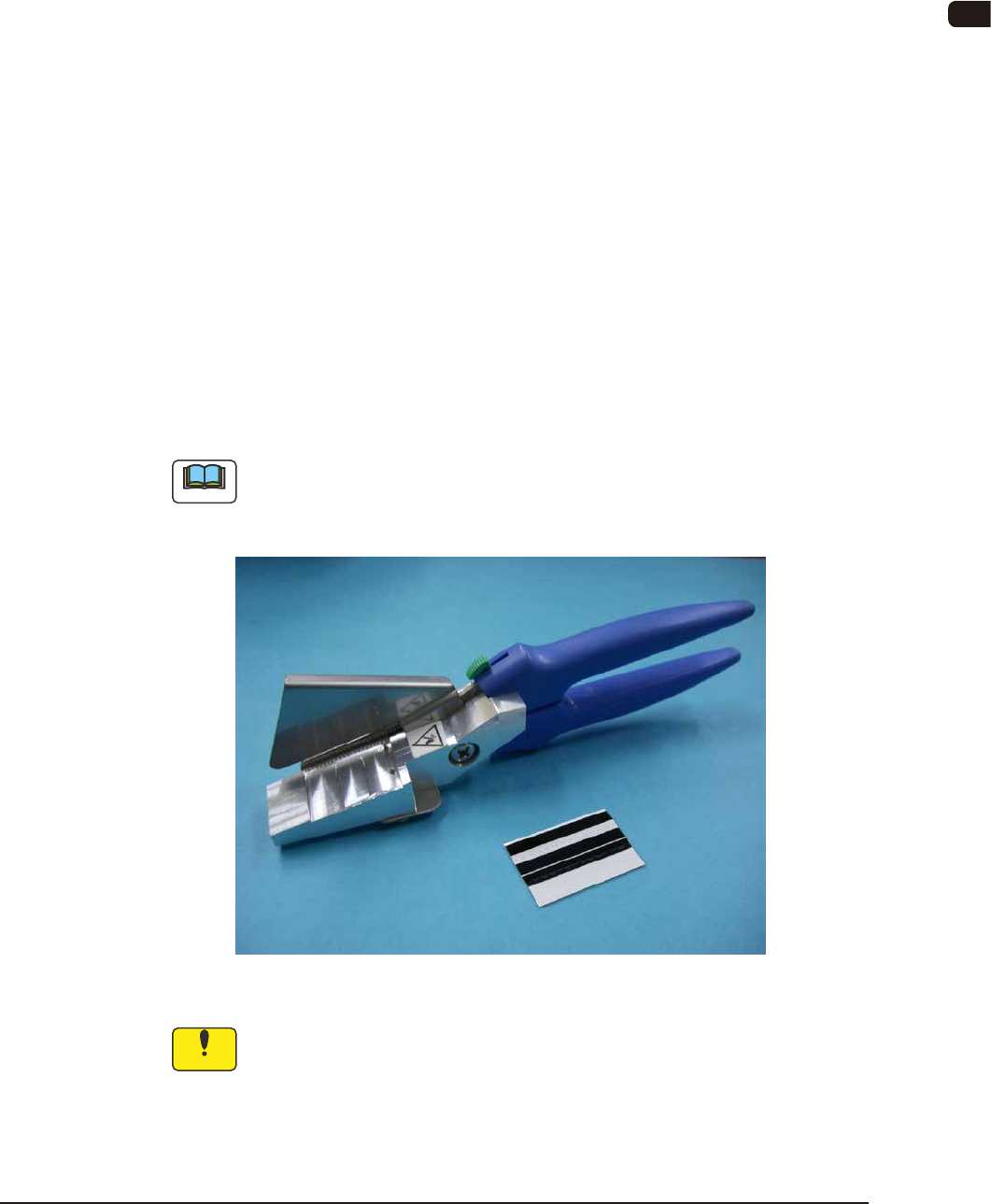

テープカット治具とスプライシングテープFF1
注 意
スプライシングテープの保証期間は弊社出荷後 1 年です。
スプライシングテープは、30℃以下で直射日光の当らない場所に保管し
てください。
40℃以上の場所や直射日光の当たる場所で保管した場合、保証期間内で
あってもスプライシングテープの接着力は低下します。
OM-1605
6-2
6. スプライシング
1007-003
6.2. スプライシング前の装置本体の設定
ノート
スプライシング作業を行う場合は、まず装置本体の設定が必要です。
“スプライシング”画面の説明については、本体取扱説明書“2 巻 1 章
4.2.8 スプライシング”を参照してください。
6.2.1 スプライシングの停止および予告条件の設定
手順
(1) 生産運転画面の [ 運転方法指定 ] タブを押す。
(“運転方法指定”タブシートが表示されます。)
(2) [ スプライシング ] ボタンを押す。
(“スプライシング”画面が表示されます。)

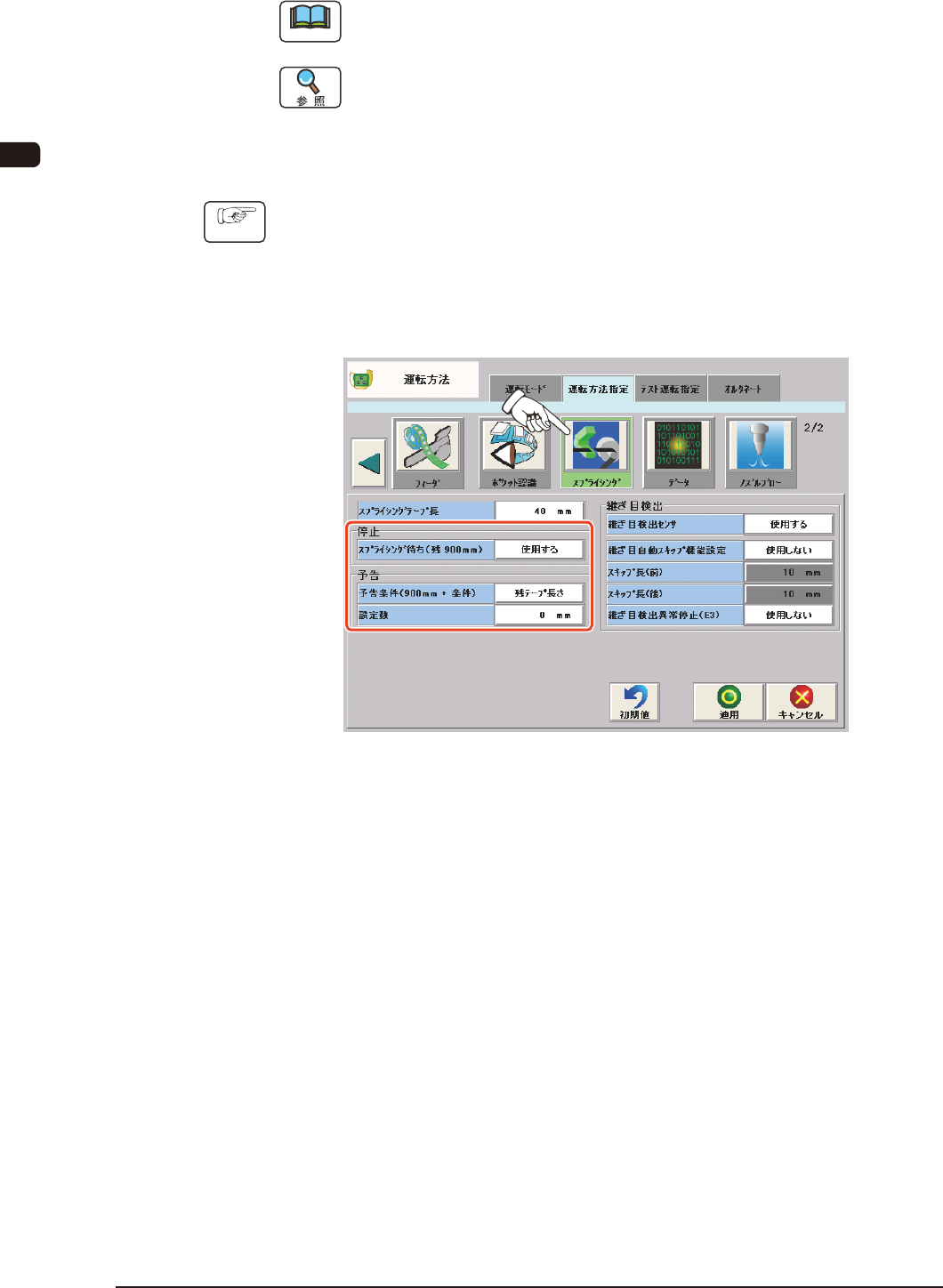

“スプライシング”画面FF2
(3) “停止”の“スプライシング待ち ( 残 900 mm)”で“使用する”
を選択する。
OM-1605
6-3
6. スプライシング
1011-004
(4) スプライシング予告を表示するタイミングを設定する。
•
[ 残テープ長さ (mm)] を指定する場合
ノート
残テープ長さ 900 mm 以下で“スプライシング予告”を表示させ
ることはできません。
(4.1) “予告条件 (900 mm + 条件 )”で“残テープ長さ”を選択
する。
(4.2) [ 設定数 ] ボタンを押す。
(“設定数”入力画面が表示されます。)

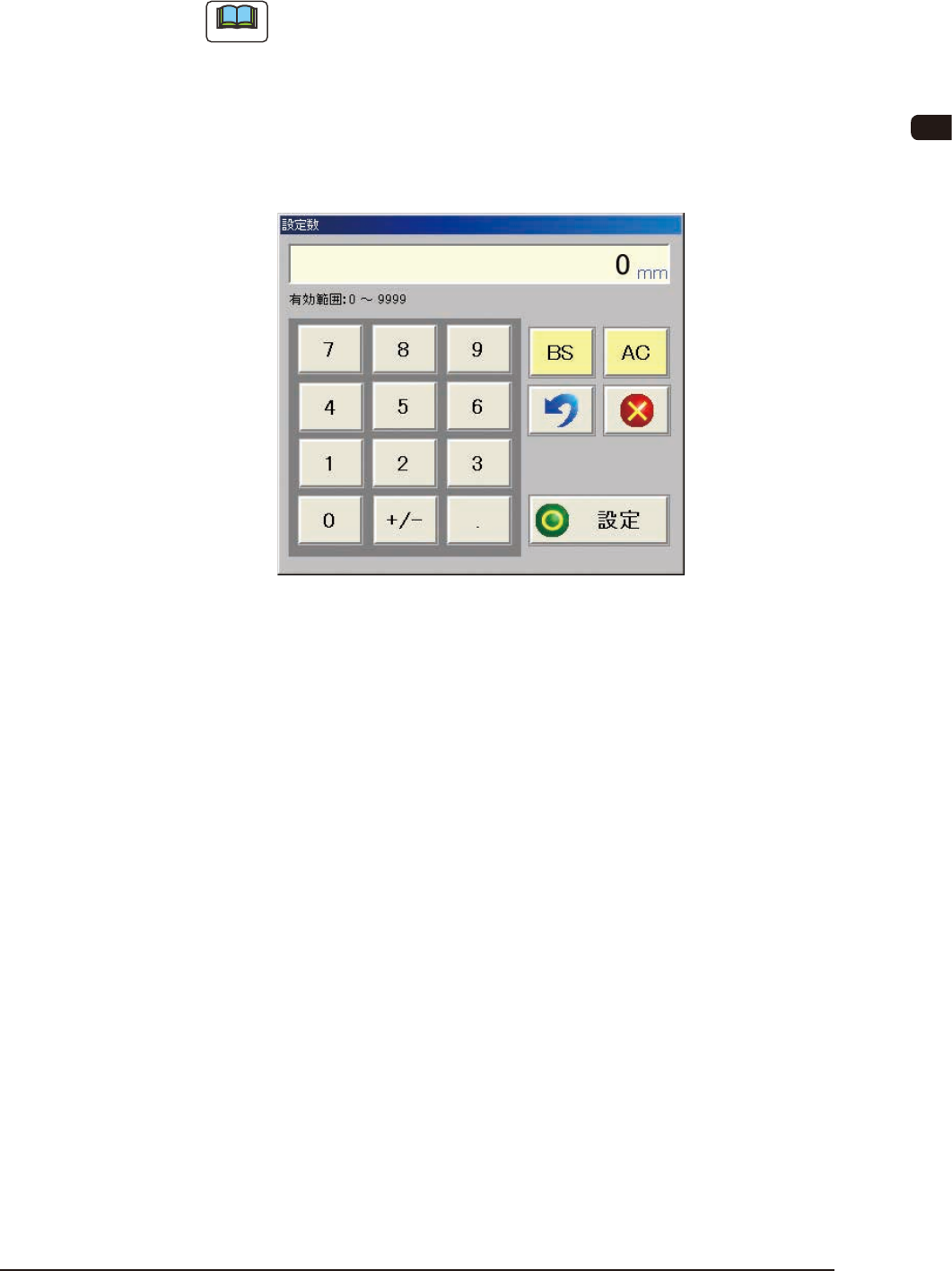

“設定数”入力画面FF3
(4.3) テープ長さを入力する。
有効範囲: 0 ～ 9999 mm
(4.4) [ 設定 ] ボタンを押し、入力した値を確定する。
•
[ 生産可能基板数 ( 枚 )] で指定する場合
(4.1) “予告条件 (900 mm + 条件 )”で“生産可能基板数”を選
択する。
(4.2) [ 設定数 ] ボタンを押す。
(“設定数”入力画面が表示されます。)
(4.3) 生産可能基板数を入力する。
有効範囲: 0 ～ 9999 枚
(4.4) [ 設定 ] ボタンを押し、入力した値を確定する。
(5) [ 適用 ] ボタンを押す。
( 入力した値が適用されます。
[ キャンセル] ボタンを押すと、設定した内容がキャンセルされます。)
