OM-1605 6-4 6. スプライシング 6.3. 装置情報に“スプライシング予告”が表示されたとき 6.3.1 スプライシング対象のテープフィーダの特定 “スプライシング予告”の表示FF4 手順 (1) 装置情報の内容を確認し、 [OK] ボタンを押す。 (“装置情報”画面が閉じます。) 1007-003
OM-1605
6-3
6. スプライシング
1011-004
(4) スプライシング予告を表示するタイミングを設定する。
•
[ 残テープ長さ (mm)] を指定する場合
ノート
残テープ長さ 900 mm 以下で“スプライシング予告”を表示させ
ることはできません。
(4.1) “予告条件 (900 mm + 条件 )”で“残テープ長さ”を選択
する。
(4.2) [ 設定数 ] ボタンを押す。
(“設定数”入力画面が表示されます。)
“設定数”入力画面FF3
(4.3) テープ長さを入力する。
有効範囲: 0 ～ 9999 mm
(4.4) [ 設定 ] ボタンを押し、入力した値を確定する。
•
[ 生産可能基板数 ( 枚 )] で指定する場合
(4.1) “予告条件 (900 mm + 条件 )”で“生産可能基板数”を選
択する。
(4.2) [ 設定数 ] ボタンを押す。
(“設定数”入力画面が表示されます。)
(4.3) 生産可能基板数を入力する。
有効範囲: 0 ～ 9999 枚
(4.4) [ 設定 ] ボタンを押し、入力した値を確定する。
(5) [ 適用 ] ボタンを押す。
( 入力した値が適用されます。
[ キャンセル] ボタンを押すと、設定した内容がキャンセルされます。)
OM-1605
6-4
6. スプライシング
6.3. 装置情報に“スプライシング予告”が表示されたとき
6.3.1 スプライシング対象のテープフィーダの特定

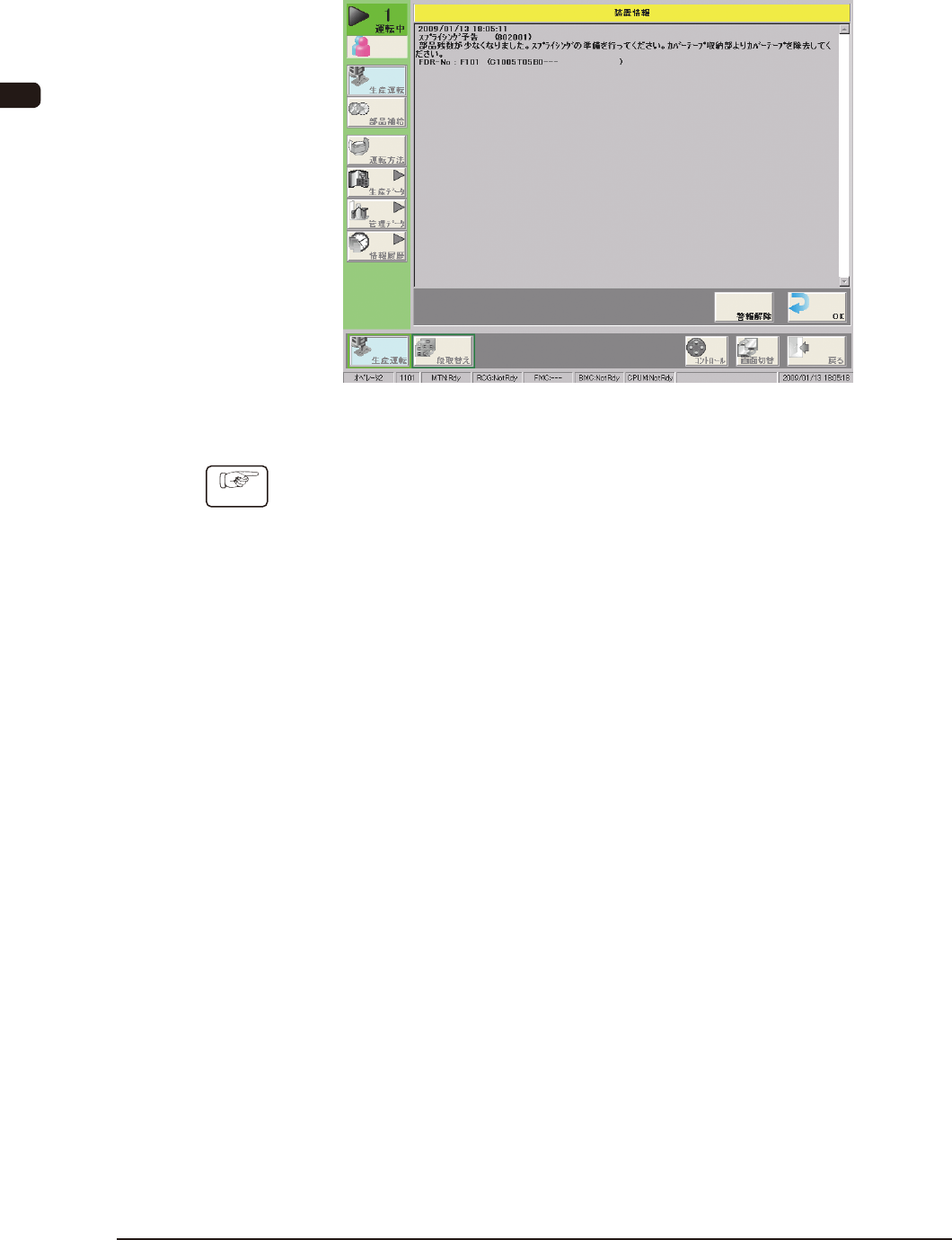

“スプライシング予告”の表示FF4
手順
(1) 装置情報の内容を確認し、 [OK] ボタンを押す。
(“装置情報”画面が閉じます。)
1007-003
OM-1605
6-5
6. スプライシング
(2) 生産運転メインメニューの [ 部品補給 ] ボタンを押す。
(“部品補給”画面が表示されます。)

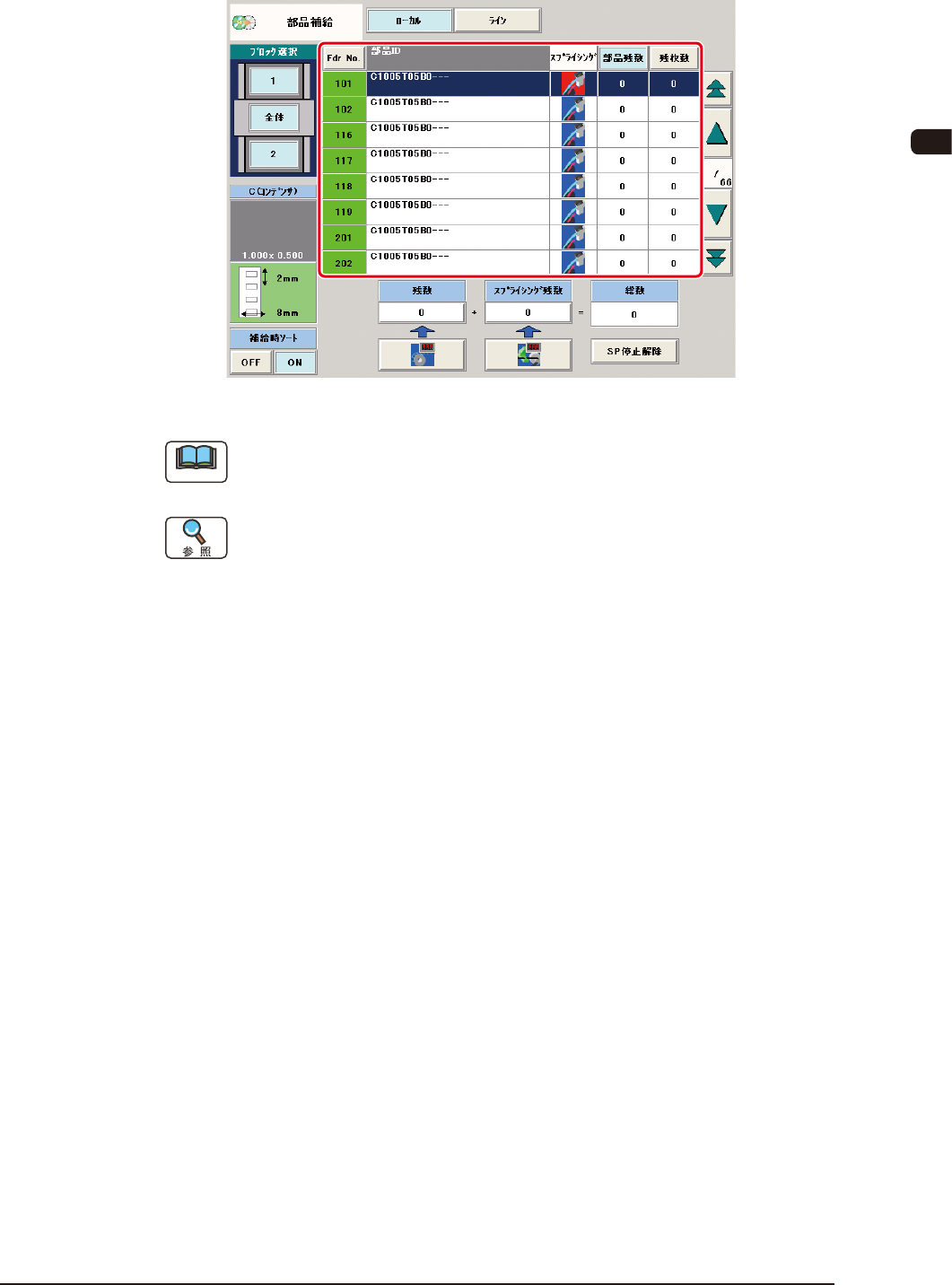

“部品補給”画面例FF5
ノート
画面表示は選択するオプションによって異なります。
画面の詳細については、SIGMA-G4/G5 本体取扱説明書の“2 巻 1 章
3. 部品補給”を参照してください。
(3) スプライシングが必要なテープフィーダを確認する。
(3.1) “ブロック選択”の各ブロックのボタン、または
[ 全体 ] ボタンを押す。
( フィーダ情報がフィーダ一覧に表示されます。)
(3.2) Fdr. No. のボタンを押し、 部品データ概要を確認する。
1007-004
