OM-1605 6-9 6. スプライシング 0906-002 6.5.2 フィーダ側テープのカット (1) フィーダ側テープを準備します。 (2) フィーダ側テープをカットします。 位置決めピンにテープをセットし、 カットします。 • 部品カット注意 テープカット治具破損防止 (3) フィーダ側テープの準備完了です。 曲がりグセが付いているので矯正し てください。 フィーダ側 部品が 空の部分 部品が入っている部分 カット…
OM-1605
6-8
6. スプライシング
0906-002
6.5 8mm 幅テープのスプライシング手順
6.5.1 新しいテープのカット
注意
指を切らないように十分注意してカットしてください。
(1)新しいテープを準備します。
カバーテープをつなぎ位置まで
はがしておきます。
(2)テープカット治具にてカットしま
す。
テープカット治具に取付け、カバー
テープとキャリアテープを重ねて
カットします。
•
部品カット注意
テープカット治具破損防止
位置決めピン
カッタ刃
カバーテープ
部品がないこと
鏡面(ミラー)
(裏面装着穴の部品有無確認)
(3)新しいテープの準備完了です。
カバーテープの先端がキャリアテー
プより少しはがれていることを確認
してください。
カバーテープ
キャリアテープ
つなぎ位置
(カット位置)
装着穴
装着穴をカット
位置決めピン
OM-1605
6-9
6. スプライシング
0906-002

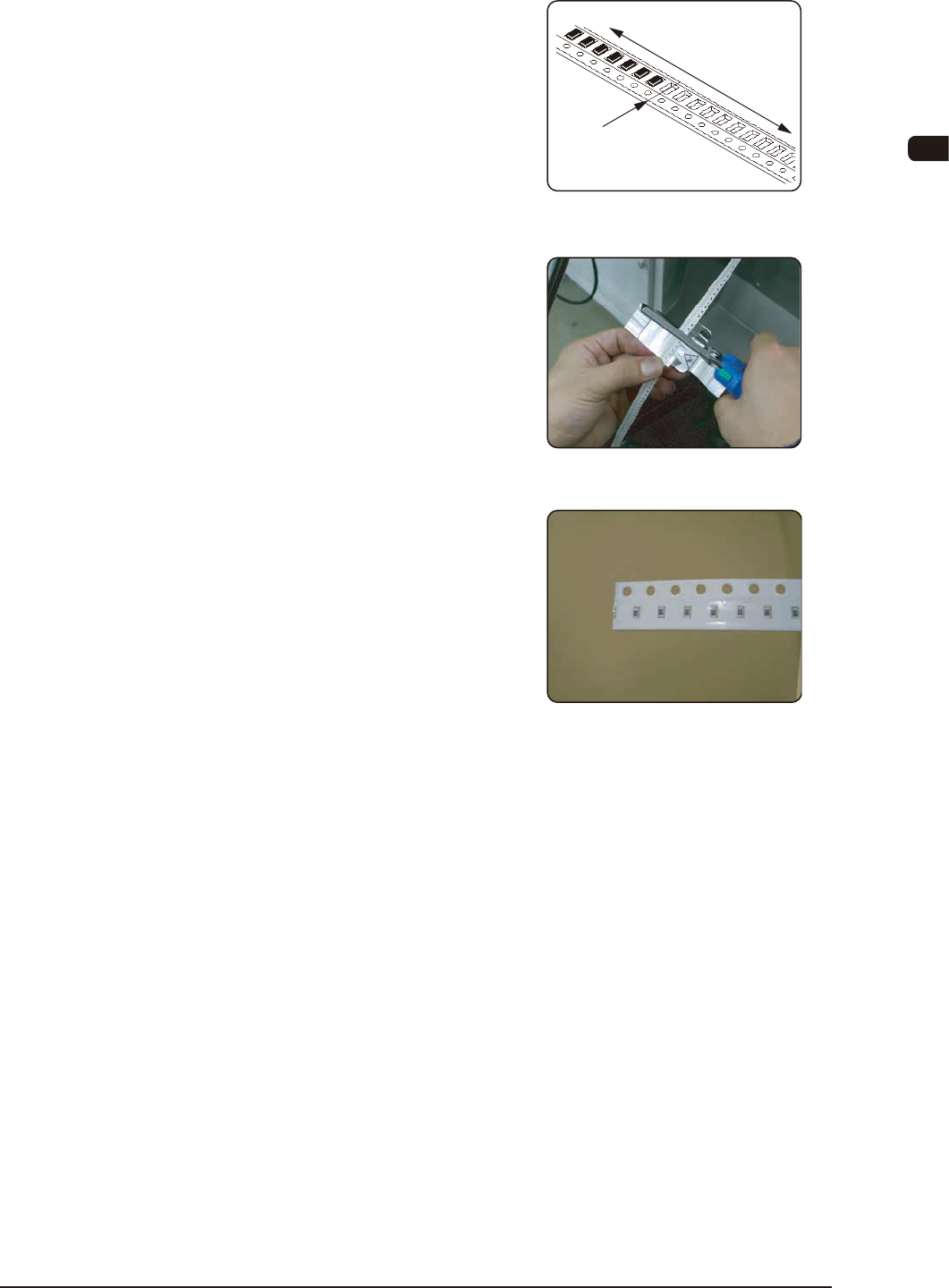

6.5.2 フィーダ側テープのカット
(1)フィーダ側テープを準備します。
(2)フィーダ側テープをカットします。
位置決めピンにテープをセットし、
カットします。
•
部品カット注意
テープカット治具破損防止
(3)フィーダ側テープの準備完了です。
曲がりグセが付いているので矯正し
てください。
フィーダ側
部品が
空の部分
部品が入っている部分
カット位置
OM-1605
6-10
6. スプライシング
6.5.3 テープつなぎ手順(8mm 用:HT8RE)
ノート
はく離紙に黒色テープが残る場合は、はく離紙を元に戻し、テー
プを押付けてから、再度はく離紙をはがしてください。
右図の斜線部の白いはく離紙をはが
します。
はがし代があるので、その部分より
はがします。
新テープのカバーテープ面を先にス
プライシングテープに貼付けます。
残った白いはく離紙に送り穴側の端
面を合せ、継ぎ目が中央になるよう
に貼付けます。
フィーダ側テープのカバーテープ面
を貼付けます。
残った白いはく離紙に送り穴側の端
面を合せ、新テープとの継ぎ目に隙
間ができないように貼付けます。
ミシン目に沿ってスプライシング
テープを折曲げ、キャリアテープに
貼付けます。
送り穴端面側の白いはく離紙をはが
します。
1002-003
2
5
4
1
スプライシングテープ裏面
3
