OM-1605
6-10
6. スプライシング
6.5.3 テープつなぎ手順(8mm 用:HT8RE)
ノート
はく離紙に黒色テープが残る場合は、はく離紙を元に戻し、テー
プを押付けてから、再度はく離紙をはがしてください。
右図の斜線部の白いはく離紙をはが
します。
はがし代があるので、その部分より
はがします。
新テープのカバーテープ面を先にス
プライシングテープに貼付けます。
残った白いはく離紙に送り穴側の端
面を合せ、継ぎ目が中央になるよう
に貼付けます。
フィーダ側テープのカバーテープ面
を貼付けます。
残った白いはく離紙に送り穴側の端
面を合せ、新テープとの継ぎ目に隙
間ができないように貼付けます。
ミシン目に沿ってスプライシング
テープを折曲げ、キャリアテープに
貼付けます。
送り穴端面側の白いはく離紙をはが
します。
1002-003
2
5
4
1
スプライシングテープ裏面
3
OM-1605
6-11
6. スプライシング

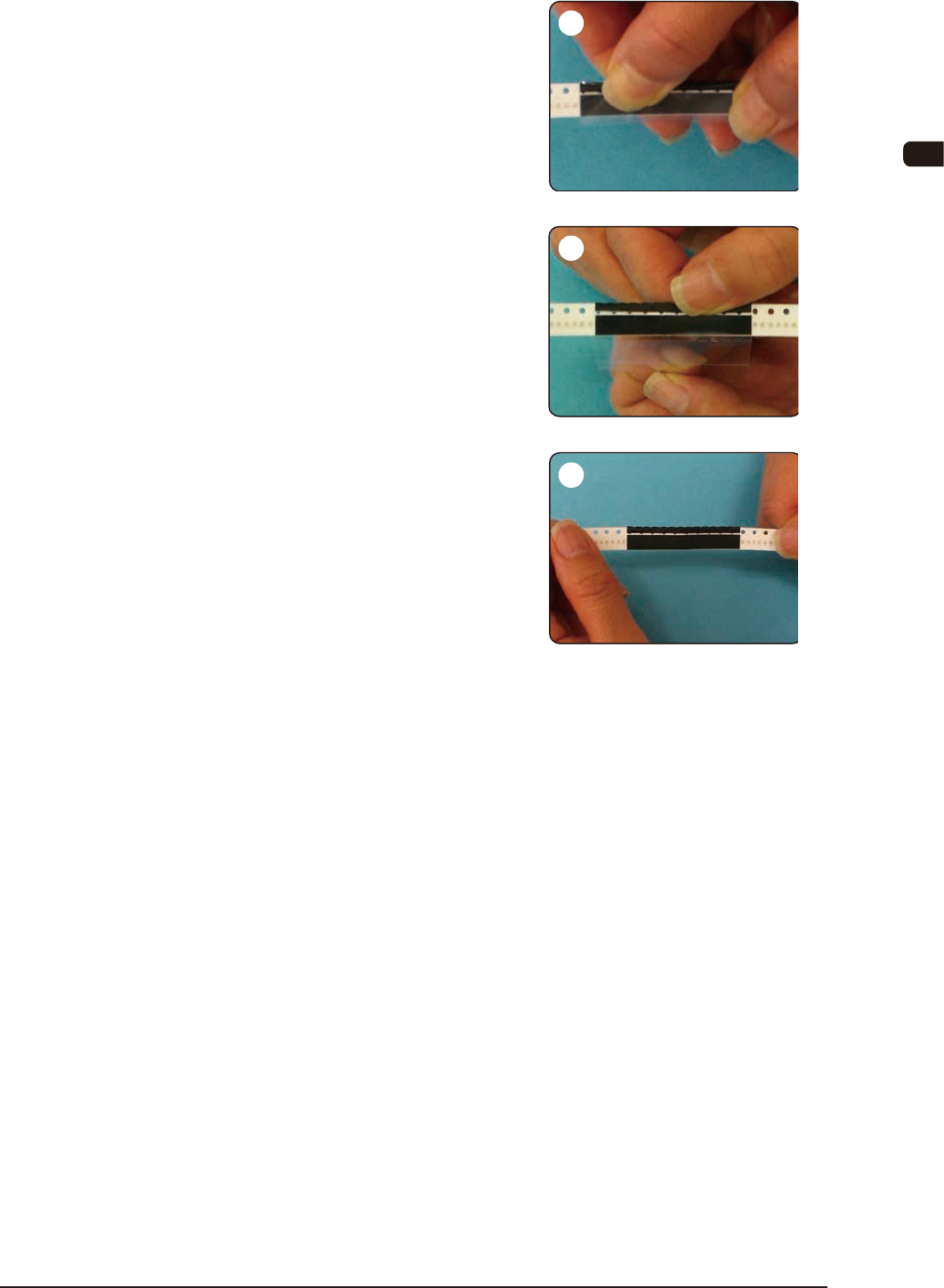

ミシン目に沿ってスプライシング
テープを折曲げ、キャリアテープの
送り穴端面に貼付けます。
スプライシングテープをしっかり密
着させるため、透明フィルムの上か
ら全体的に押付けるようにこすって
ください。
透明フィルムをはがします。
カバーテープ面およびキャリアテー
プ面にスプライシングテープが確実
に接着されているのを確認してくだ
さい。
しっかりつながっていれば終了で
す。
0906-002
6
7
8
OM-1605
6-12
6. スプライシング
0906-002

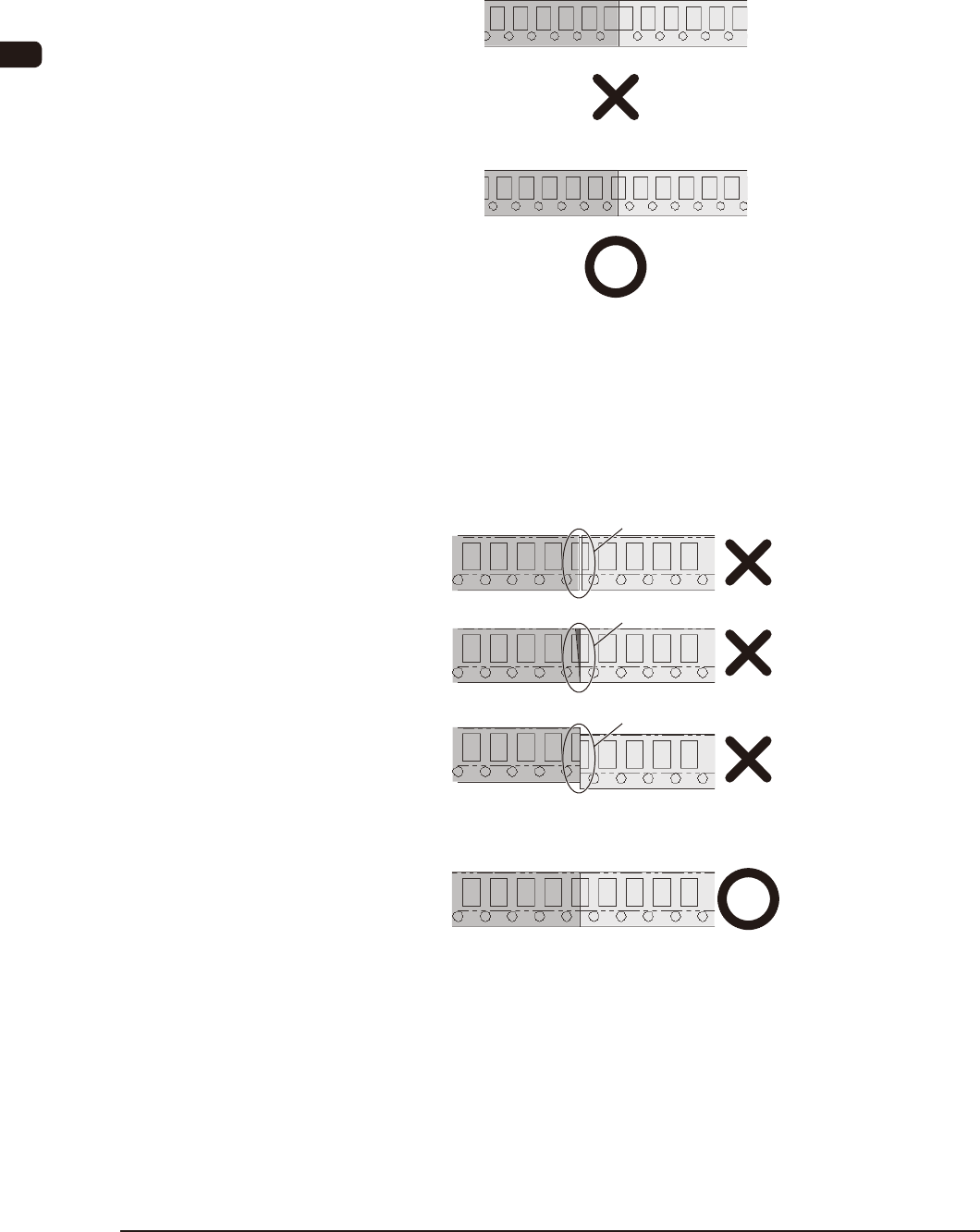

6.5.4 注意事項
(1)キャリアテープ切断時および接合時は部品の送りピッチがずれない
ようにしてください。
ピッチがずれた状態でつなぐと、吸着エラーが発生します。
(2)継ぎ目でキャリアテープの隙間や重なり、ずれなどが発生しないよ
うにカットしてつないでください。
テープカットは長手方向に対して 90°で、かつ送り穴の位置に対し
て同じ位置で切断してください。
隙間や重なり、ずれなどがあると送り不良が発生します。
隙間
重なり
ずれ
