6. スプライシング

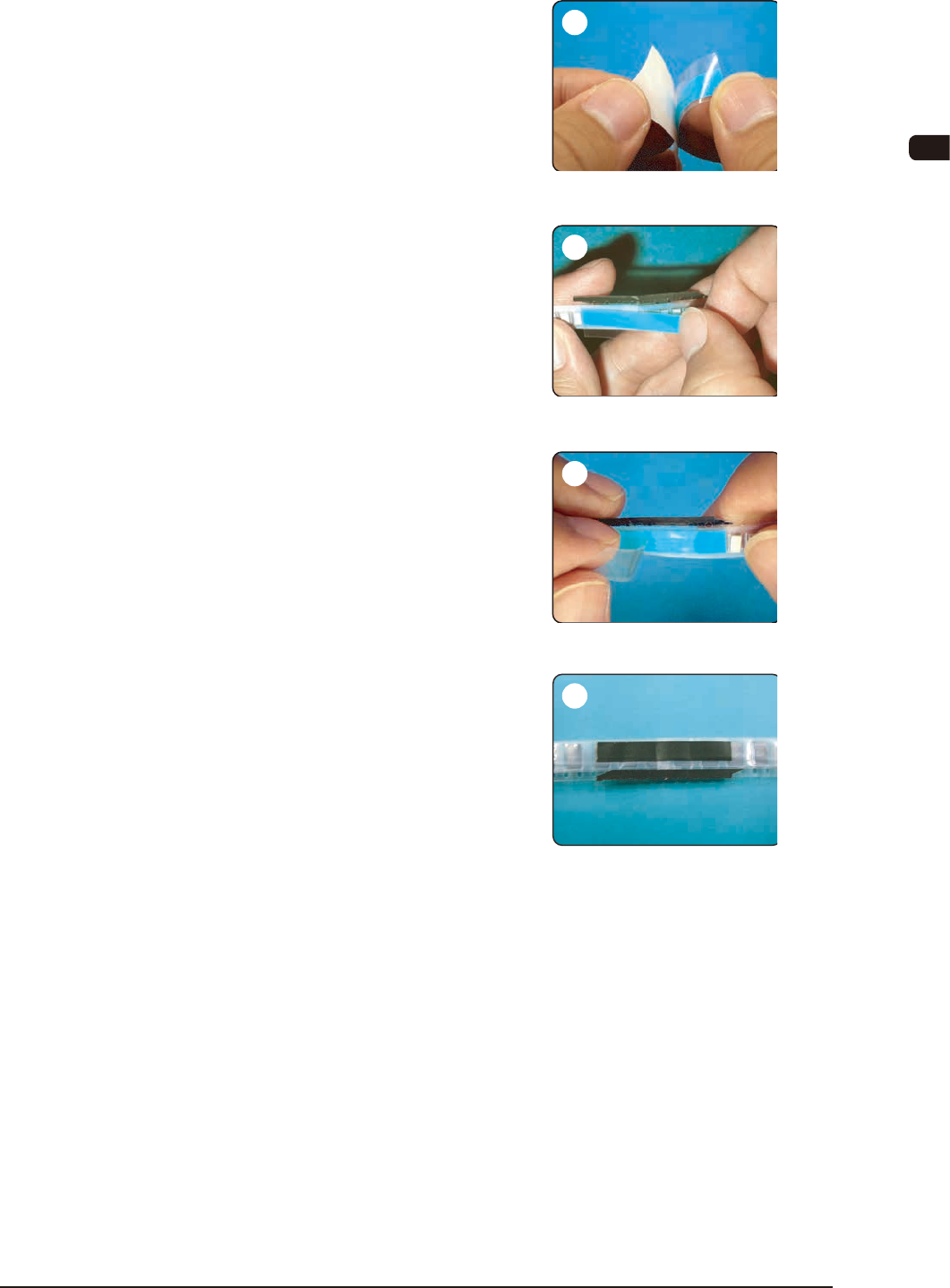

もう一枚準備した裏貼り用テープの
白いはく離紙をはがします。
カバーテープの反対側の面（エンボ
スの底面）につなぎ位置をセンタに
して貼付けます。
透明フィルムをはがします。
カバーテープ面およびキャリアテー
プ面にスプライシングテープが確実
に接着されているのを確認してくだ
さい。
しっかりつながっていれば終了で
す。
0906-002
6
7
8
9
OM-1605
6-18
6. スプライシング
0906-002
6.6.4 注意事項
(1)キャリアテープ切断時および接合時は部品の送りピッチがずれない
ようにしてください。
ピッチがずれた状態でつなぐと、吸着エラーが発生します。
(2)継ぎ目でキャリアテープの隙間や重なり、ずれなどが発生しないよ
うにカットしてつないでください。
テープカットは長手方向に対して 90°で、かつ送り穴の位置に対し
て同じ位置で切断してください。
隙間や重なり、ずれなどがあると送り不良が発生します。
隙間
重なり
ずれ
OM-1605
6-19
6. スプライシング
0906-002

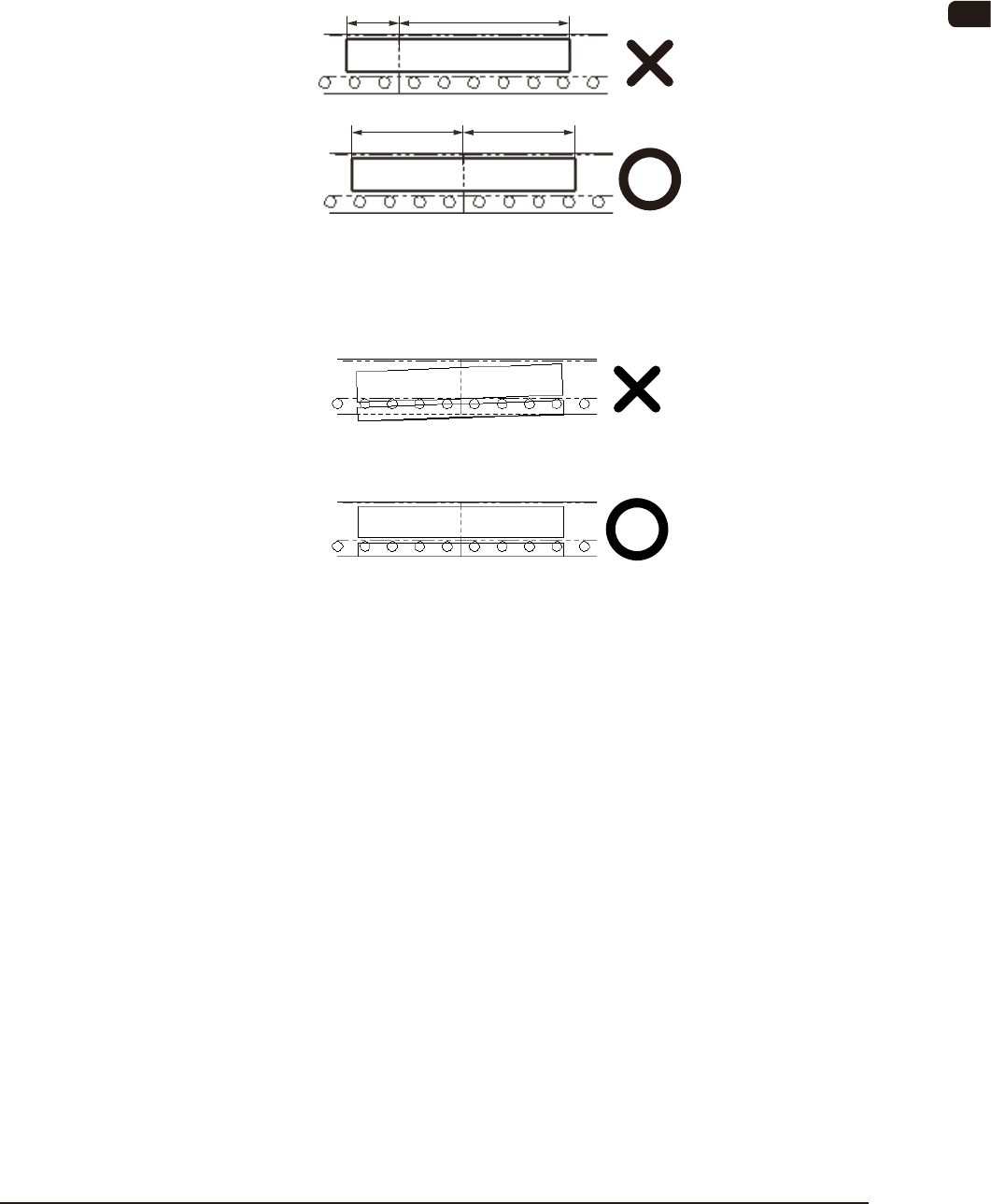

(3)スプライシングテープの長手方向は、テープのカット位置をスプラ
イシングテープの中央にして貼付けてください。
長手方向にずれた貼付けでは、テープの継ぎ目が外れることがあり
ます。
位置ズレ
(4)スプライシングテープがキャリアテープより大きくはみ出さないよ
うにしてください。
はみ出していると送り不良が発生します。
