6.7.4 注意事項
(1)キャリアテープ切断時および接合時は部品の送りピッチがずれない
ようにしてください。
ピッチがずれた状態でつなぐと、吸着エラーが発生します。

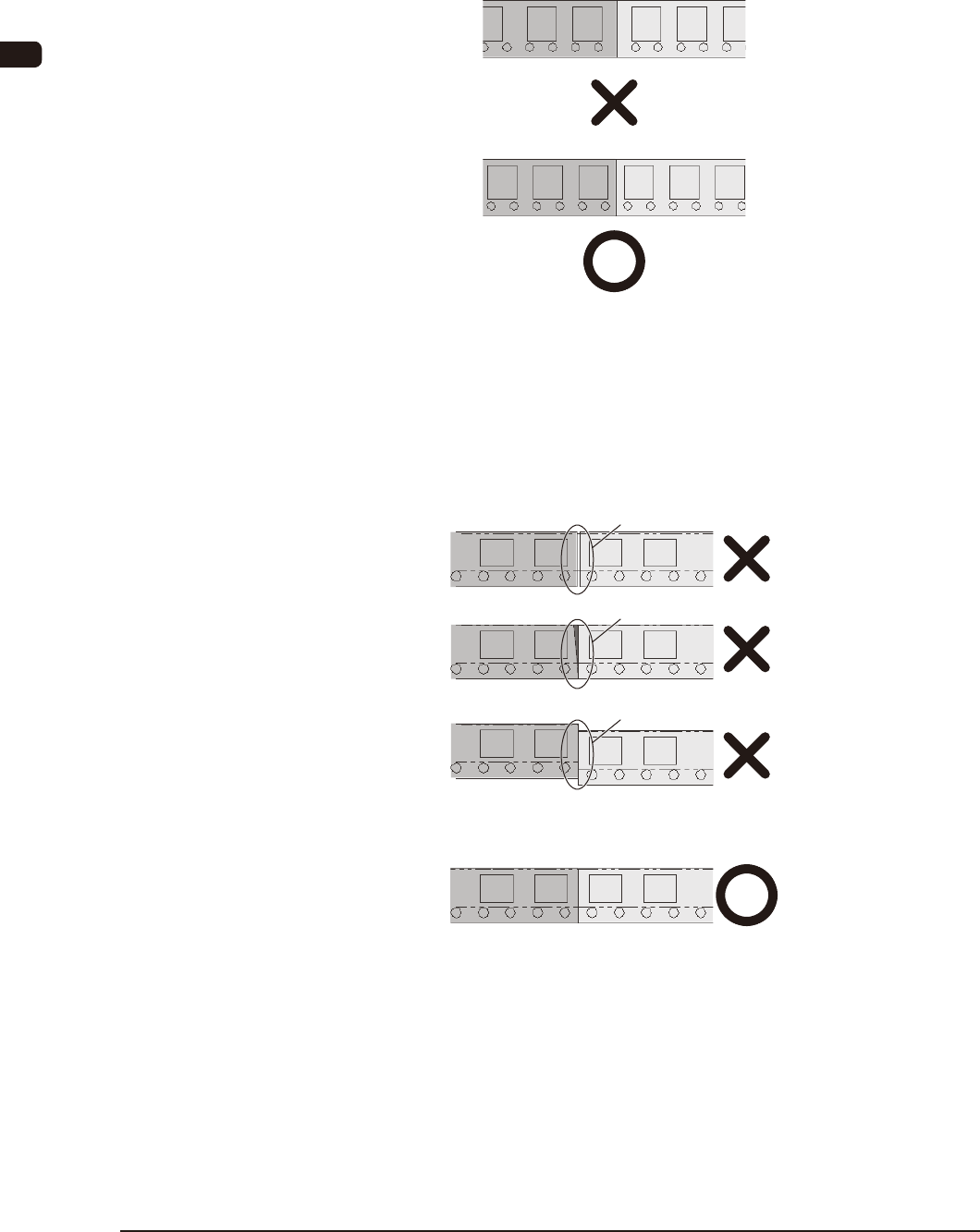

(2)継ぎ目でキャリアテープの隙間や重なり、ずれなどが発生しないよ
うにカットしてつないでください。
テープカットは長手方向に対して 90°で、かつ送り穴の位置に対し
て同じ位置で切断してください。
隙間や重なり、ずれなどがあると送り不良が発生します。
隙間
重なり
ずれ
OM-1605
6-25
6. スプライシング
0906-002

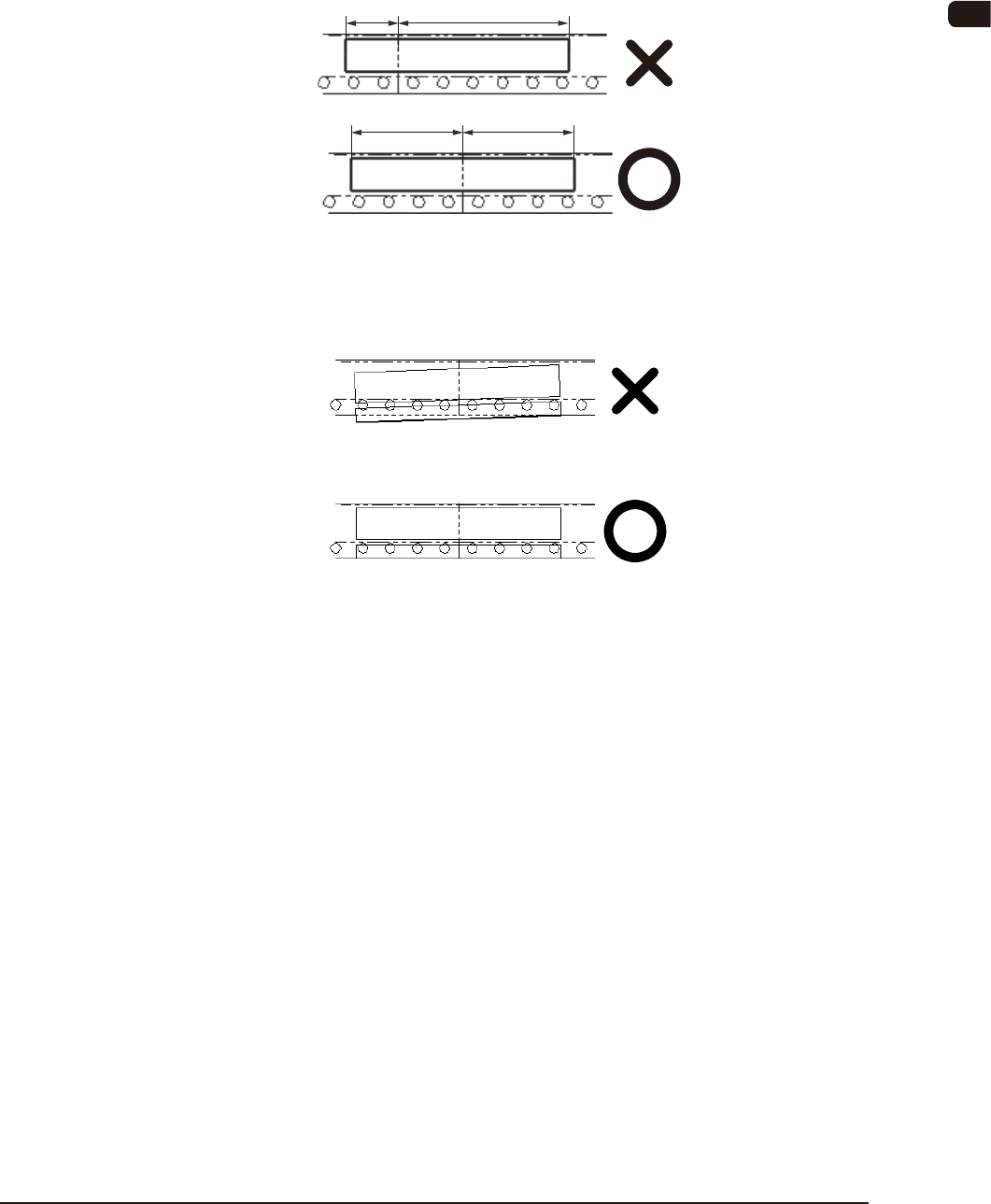

(3)スプライシングテープの長手方向は、テープのカット位置をスプラ
イシングテープの中央にして貼付けてください。
長手方向にずれた貼付けでは、テープの継ぎ目が外れることがあり
ます。
位置ズレ
(4)スプライシングテープがキャリアテープより大きくはみ出さないよ
うにしてください。
はみ出していると送り不良が発生します。
OM-1605
6-26
6. スプライシング
0906-002

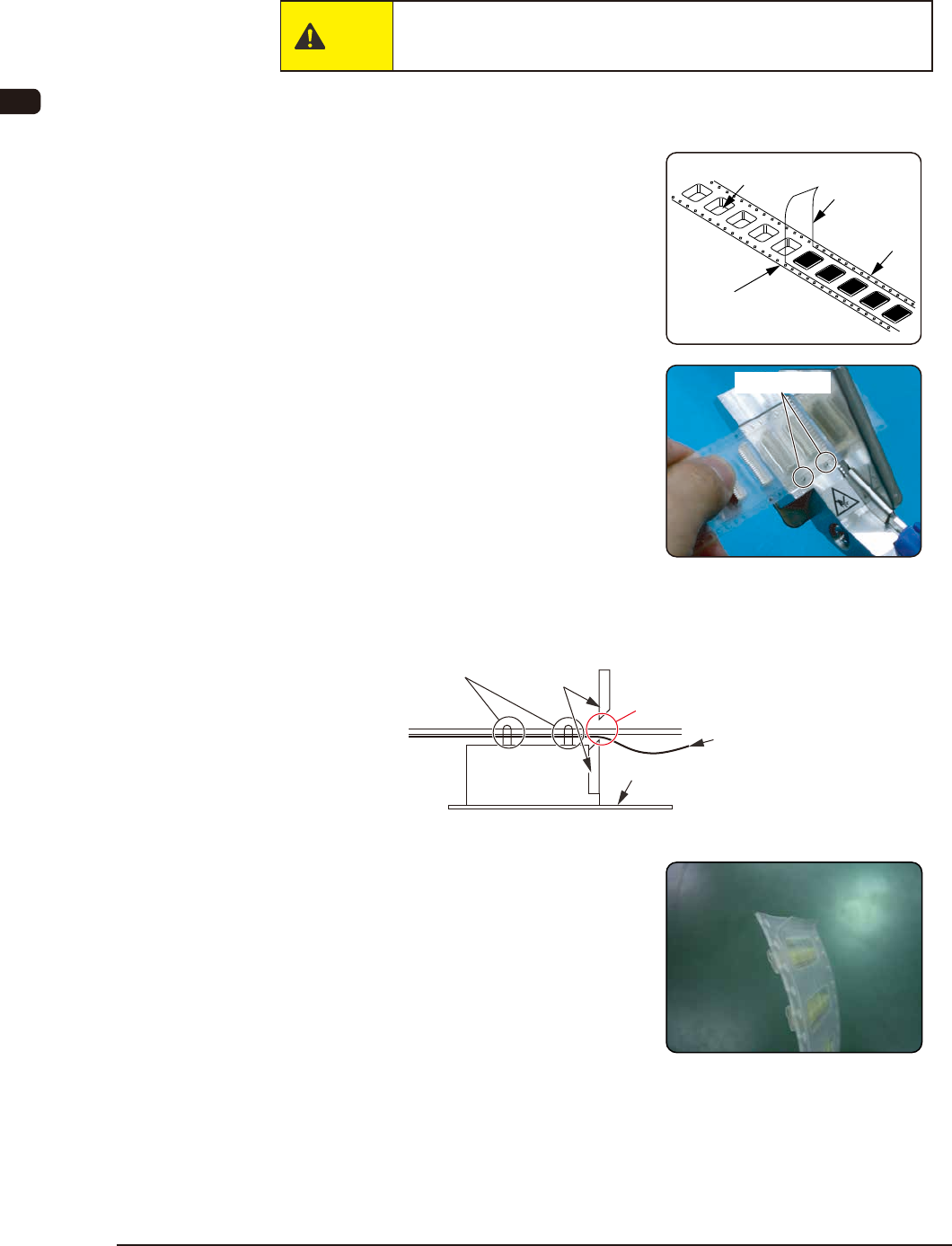

6.8 32mm 幅テープのスプライシング手順
6.8.1 新しいテープのカット
注意
指を切らないように十分注意してカットしてください。
(1)新しいテープを準備します。
カバーテープをつなぎ位置まではが
しておきます。
(2)テープカット治具にてカットしま
す。
カバーテープが下側になるように、
位置決めピンにテープをセットし、
カバーテープとキャリアテープを重
ねてカットします。
•
部品カット注意
テープカット治具破損防止
•
12mm、20mm ピッチのときは、位置
決めピンを使用しません。
位置決めピン
カバーテープ
鏡面(ミラー)
(裏面装着穴の部品有無確認)
カッタ刃
部品がないこと
(3)新しいテープの準備完了です。
位置決めピン
カバーテープ
つなぎ位置
(カット位置)
キャリアテープ
装着穴
