OM-1605 6-34 6. スプライシング 0906-002 6.9.2 フィーダ側テープのカット (1) フィーダ側テープを準備します。 (2) フィーダ側テープをカットします。 位置決めピンにテープをセットし、 カットします。 • テープカット治具は、32mm 幅テー プまでの対応となりますので、2 回 に分けカットしてください。 または、市販のハサミを利用して カット位置がズレないようにカット してください。 • …
OM-1605
6-33
6. スプライシング
(3)新しいテープの準備完了です。
1002-001
OM-1605
6-34
6. スプライシング
0906-002
6.9.2 フィーダ側テープのカット
(1)フィーダ側テープを準備します。
(2)フィーダ側テープをカットします。
位置決めピンにテープをセットし、
カットします。
•
テープカット治具は、32mm 幅テー
プまでの対応となりますので、2 回
に分けカットしてください。
または、市販のハサミを利用して
カット位置がズレないようにカット
してください。
•
部品カット注意テープカット治具
破損防止
•
12mm、20mm、28mm、36mm ピッチ
のときは、位置決めピンを使用しま
せん。
(3)フィーダ側テープの準備完了です。
曲がりグセが付いているので矯正し
てください。
•
12mm、20mm、28mm、36mm ピッチ
のときは、位置決めピンを使用しな
いで、キャリアポケットとキャリア
ポケットのほぼ中心に合せてカット
してください。
継ぎ目でキャリアテープの重なりが
発生しないようにカットしてくださ
い。
フィーダ側
部品が
空の部分
部品が入っている部分
カット位置
カット位置
OM-1605
6-35
6. スプライシング

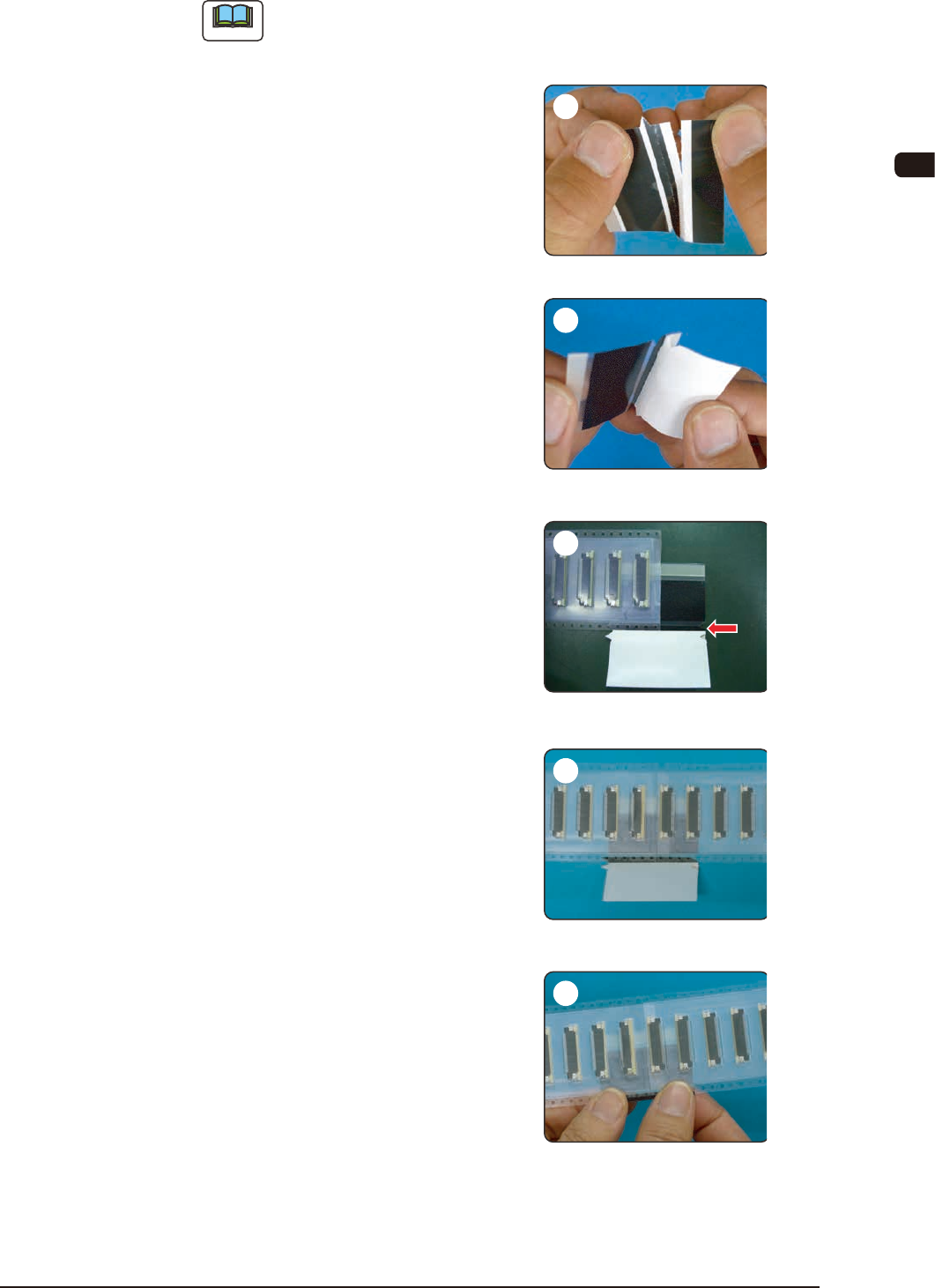

6.9.3 テープつなぎ手順(24mm 以上用を使用:FC24QE)
ノート
はく離紙に黒色テープが残る場合は、はく離紙を元に戻し、テー
プを押付けてから、再度はく離紙をはがしてください。
スプライシングテープを上記のミシ
ン目に沿って切取ります。
スプライシングテープの白いはく離
紙をミシン目まではがして、折曲げ
ます。
新テープのカバーテープ面を先にス
プライシングテープに貼付けます。
折曲げたミシン目に基準送り穴側の
端面を合せ、継ぎ目が中央になるよ
うに貼付けます。
フィーダ側テープのカバーテープ面
を貼付けます。
折曲げたミシン目に基準送り穴側の
端面を合せ、新しいテープとの継ぎ
目に隙間ができないように貼付けま
す。
はく離紙をはがし、ミシン目に沿っ
てスプライシングテープを折曲げ、
キャリアテープの基準送り穴端面に
貼付けます。
スプライシングテープをしっかり密
着させるため、透明フィルムの上か
ら全体的に押付けるようにこすって
ください。
0906-002
1
2
3
4
5
