OM-1605
6-36
6. スプライシング

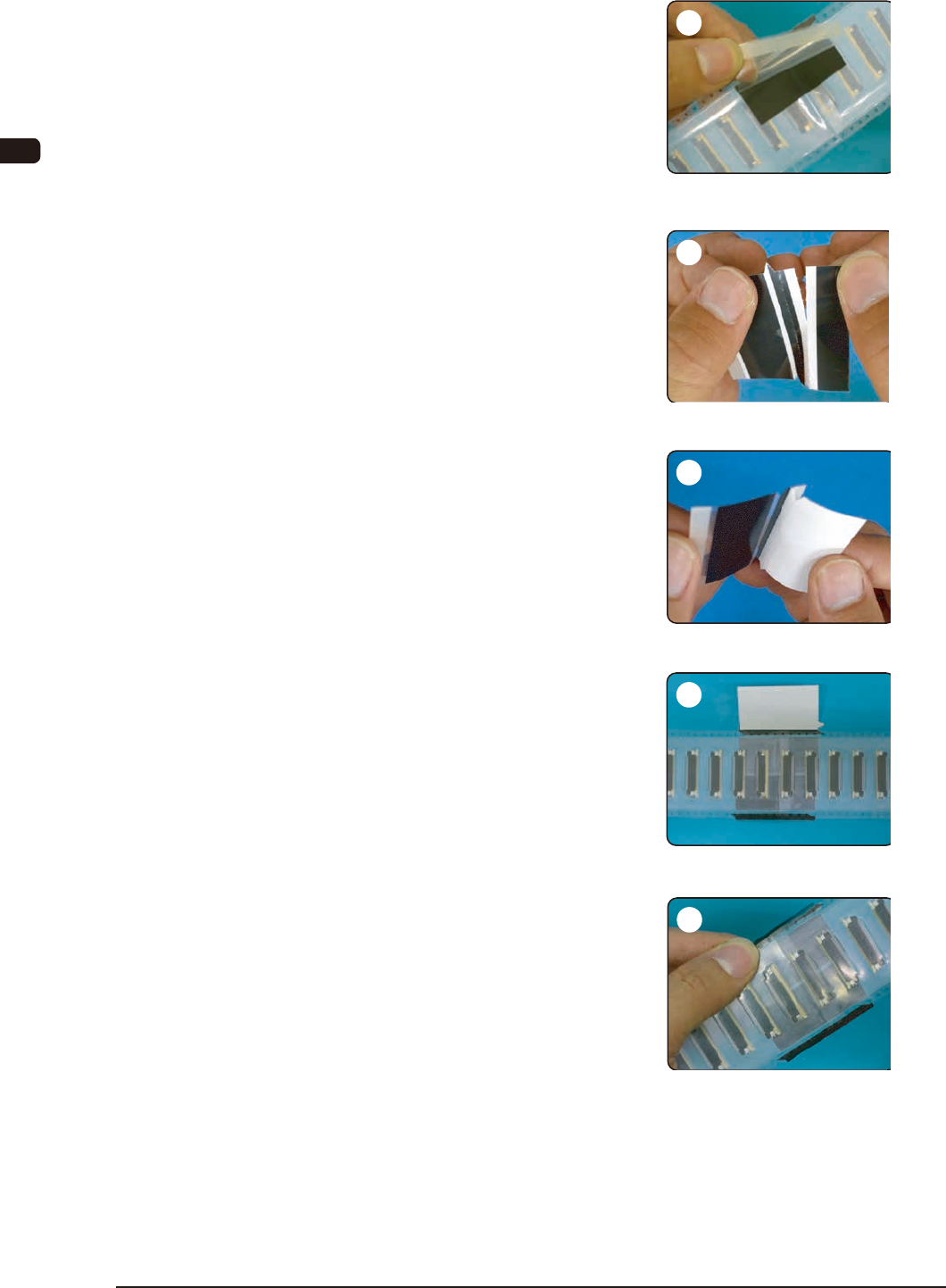

透明フィルムをはがします。
もう一枚のスプライシングテープを
①と同様に切取ります。
②と同様に白いはく離紙をミシン目
まではがして折曲げます。
従動送り穴側にもスプライシング
テープに貼付けます。
折曲げたミシン目に従動送り穴側の
端面を合せ、継ぎ目に隙間ができな
いように貼付けます。
はく離紙をはがし、ミシン目に沿っ
てスプライシングテープを折曲げ、
キャリアテープの従動送り穴端面に
貼付けます。
スプライシングテープをしっかり密
着させるため、透明フィルムの上か
ら全体的に押付けるようにこすり付
けてください。
0906-002
6
9
10
7
8
OM-1605
6-37
6. スプライシング
0906-002

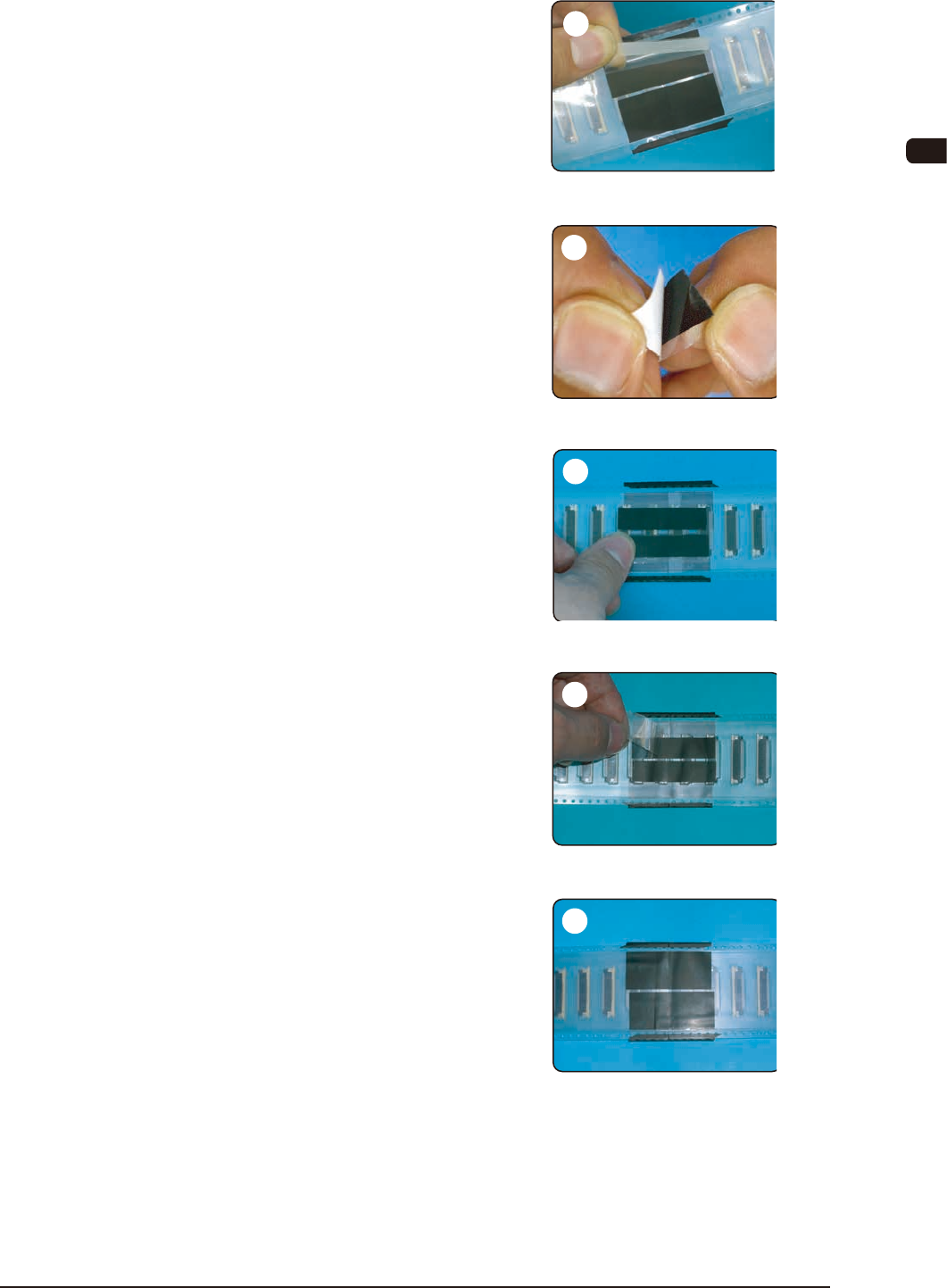

透明フィルムをはがします。
①、⑦で切離したスプライシング
テープの白いはく離紙をはがしま
す。
カバーテープの反対側の面 ( エンボ
スの底面 ) につなぎ位置をセンタに
して 2 枚貼付けます。
透明フィルムをはがします。
カバーテープ面およびキャリアテー
プ面にスプライシングテープが確実
に接着されているのを確認してくだ
さい。
しっかりつながっていれば終了で
す。
13
14
15
11
12
OM-1605
6-38
6. スプライシング
0906-002
6.9.4 注意事項
(1)キャリアテープ切断時および接合時は部品の送りピッチがずれない
ようにしてください。
ピッチがずれた状態でつなぐと、吸着エラーが発生します。
(2)継ぎ目でキャリアテープの隙間や重なり、ずれなどが発生しないよ
うにカットしてつないでください。
テープカットは長手方向に対して 90°で、かつ送り穴の位置に対し
て同じ位置で切断してください。
隙間や重なり、ずれなどがあると送り不良が発生します。
重なり
隙間
ずれ
