OM-1605 6-39 6. スプライシング 0906-002 (3) スプライシングテープの長手方向は、テープのカット位置をスプラ イシングテープの中央にして貼付けてください。 長手方向にずれた貼付けでは、テープの継ぎ目が外れることがあり ます。 位置ズレ (4) スプライシングテープがキャリアテープより大きくはみ出さないよ うにしてください。 はみ出していると送り不良が発生します。
OM-1605
6-38
6. スプライシング
0906-002
6.9.4 注意事項

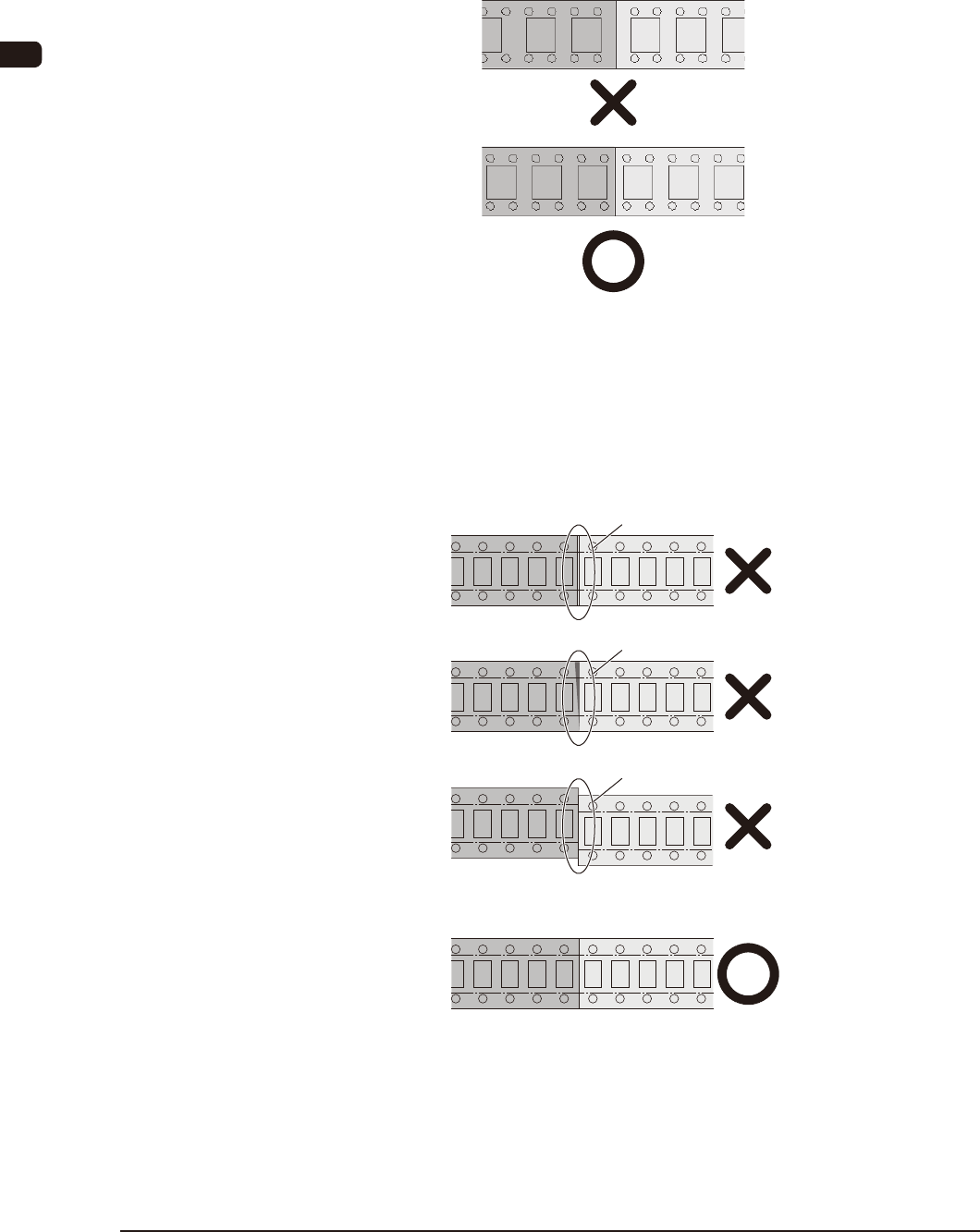

(1)キャリアテープ切断時および接合時は部品の送りピッチがずれない
ようにしてください。
ピッチがずれた状態でつなぐと、吸着エラーが発生します。
(2)継ぎ目でキャリアテープの隙間や重なり、ずれなどが発生しないよ
うにカットしてつないでください。
テープカットは長手方向に対して 90°で、かつ送り穴の位置に対し
て同じ位置で切断してください。
隙間や重なり、ずれなどがあると送り不良が発生します。
重なり
隙間
ずれ
OM-1605
6-39
6. スプライシング
0906-002

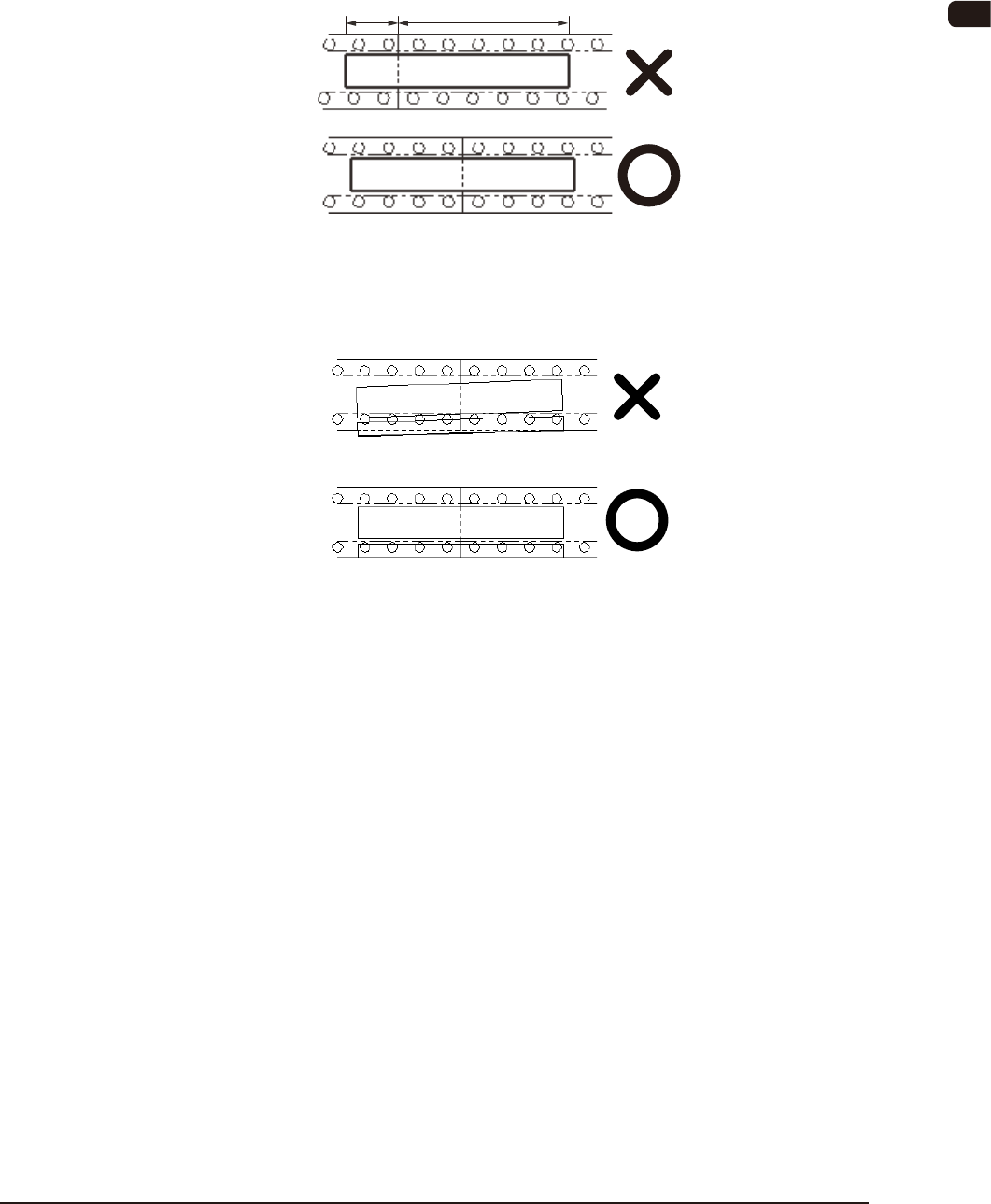

(3)スプライシングテープの長手方向は、テープのカット位置をスプラ
イシングテープの中央にして貼付けてください。
長手方向にずれた貼付けでは、テープの継ぎ目が外れることがあり
ます。
位置ズレ
(4)スプライシングテープがキャリアテープより大きくはみ出さないよ
うにしてください。
はみ出していると送り不良が発生します。
OM-1605
6-40
6. スプライシング
1002-003
6.10 キャリアテープのポケットを利用したスプライシング手順
6.10.1新しいテープのカット
注意
指を切らないように十分注意してカットしてください。

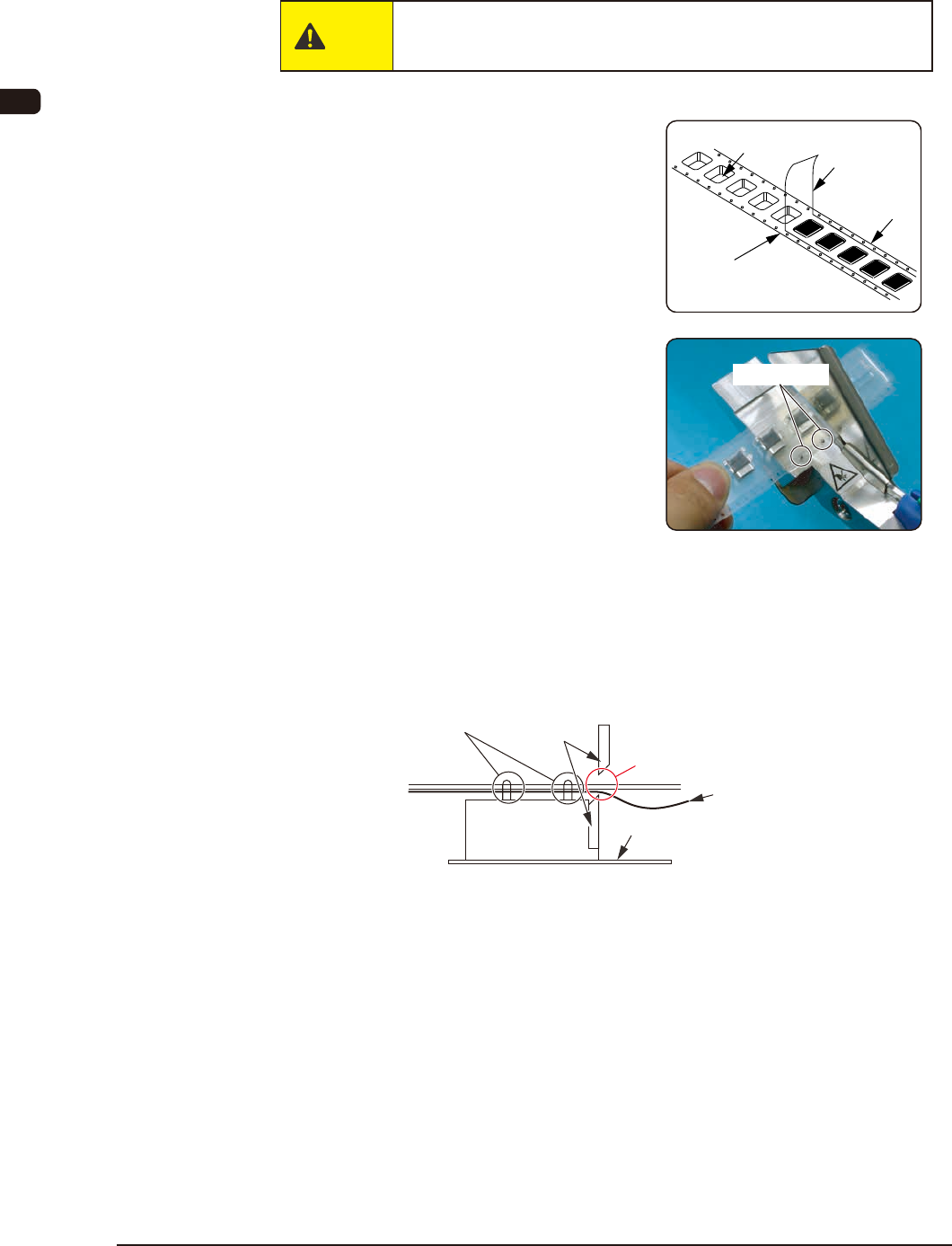

(1)新しいテープを準備します。
カバーテープをつなぎ位置まではが
しておきます。
キャリアポケットとキャリアポケッ
トのほぼ中心をカットします。
(2)テープカット治具にてカットします。
カバーテープが下側になるように、
位置決めピンにテープをセットし、
カバーテープとキャリアテープを重
ねてカットします。
•
テープカット治具は、32mm 幅テープ
までの対応となりますので、44mm、
56mm 幅テープは 2 回に分けカットし
てください。
または、市販のはさみを利用してカッ
ト位置がズレないようにカットして
ください。
位置決めピン
カバーテープ
鏡面(ミラー)
(裏面装着穴の部品有無確認)
カッタ刃
部品がないこと
•
72、88mm 幅テープは 1 回でカットで
きる刃長のある市販のハサミを利用
して、カット位置がズレないように
カットしてください。
カバーテープ
つなぎ位置
(カット位置)
キャリアテープ
装着穴
位置決めピン
