6.10.3フィーダ側テープのカット

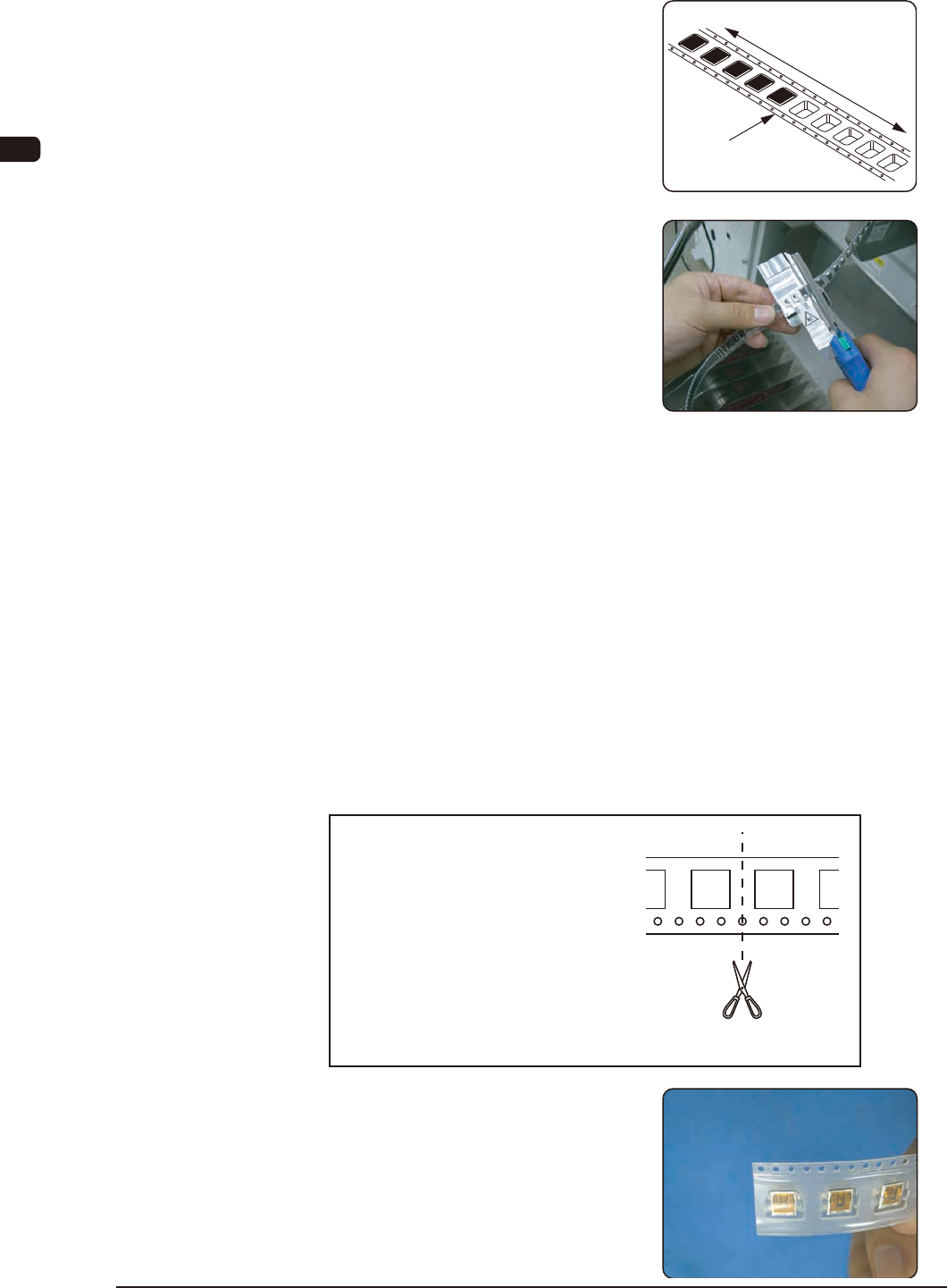

(1)フィーダ側テープを準備します。
(2)テープカット治具にてカットしま
す。
位置決めピンにテープをセットし、
カットします。
テープカット治具は、32mm 幅テー
プまでの対応となりますので、44
mm、56mm 幅テープは 2 回に分けカッ
トしてください。
または、市販のはさみを利用して
カット位置がズレないようにカット
してください。
•
72、88mm テープは、1 回でカットで
きる刃長のある市販のハサミを利用
して、カット位置がズレないように
カットしてください。
12mm、20mm、28mm、36mm ピッチ
のときには、位置決めピンは使用し
ません。
•
部品カット注意
テープカット治具破損防止
12mm、20mm、28mm、36mm ピッチの
時には、位置決めピンは使用しないで、
キャリアポケットとキャリアポケット
のほぼ中心をねらってカットします。
継ぎ目で重なりが発生しないようカッ
トしてください。
カット位置
(3)フィーダ側テープの準備完了です。
曲がりグセが付いているので矯正し
てください。
1002-003
フィーダ側
部品が
空の部分
部品が入っている部分
カット位置
OM-1605
6-43
6. スプライシング
6.10.4テープつなぎ手順
ノート
はく離紙に黒色テープが残る場合は、はく離紙を元に戻し、テー
プを押付けてから、再度はく離紙をはがしてください。

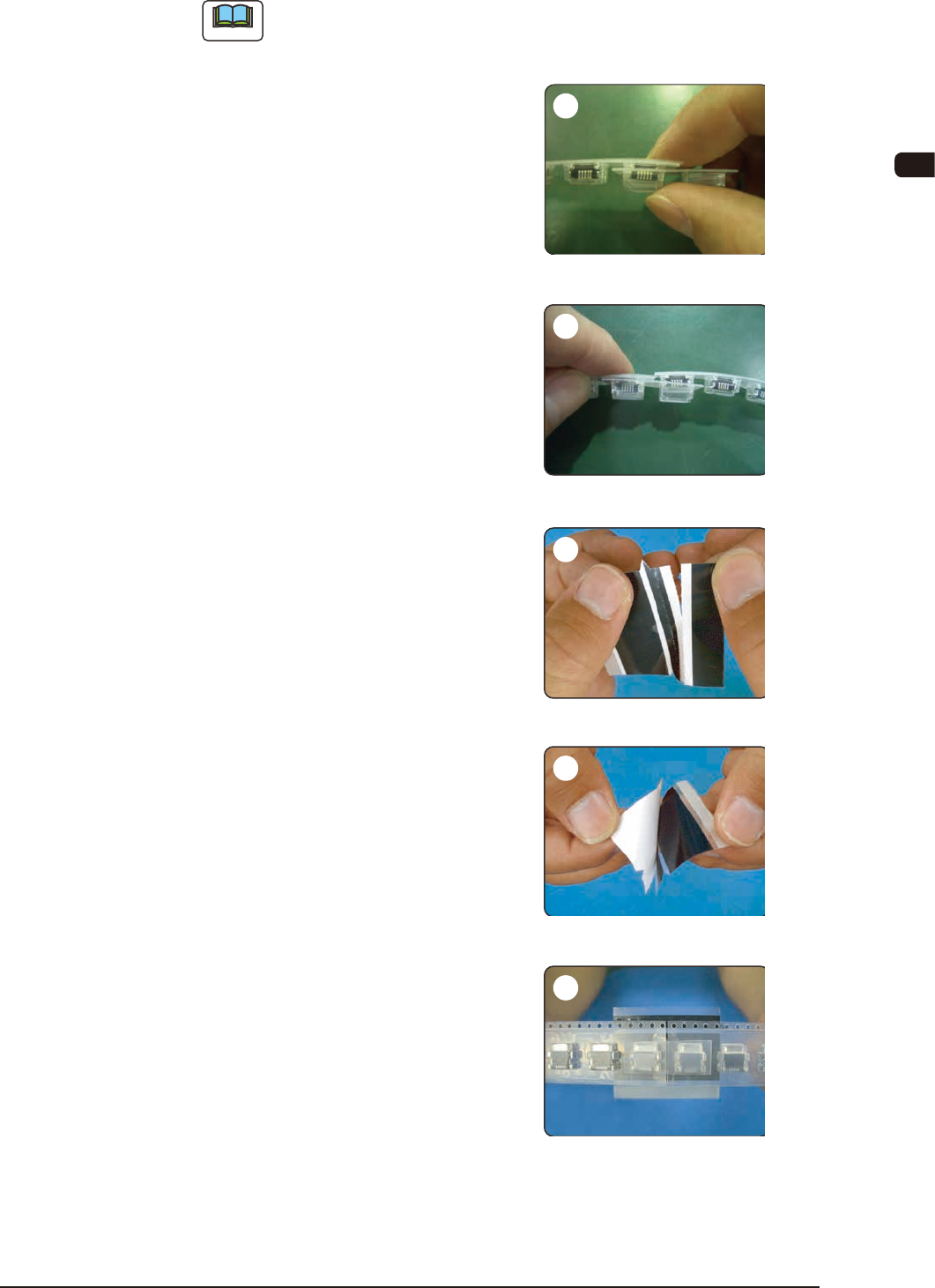

準備したジョイント用キャリアテー
プを新しいテープの先端ポケットに
かぶせ、奥まで挿入します。
うまく挿入できないときはジョイン
ト用のテープの向きを変えてみてく
ださい。
フィーダ側のテープも同様に先端ポ
ケットにかぶせ、奥まで挿入します。
新しいテープ側のカバーテープが、
フィーダ側のテープの上側になるよ
うにします。
24、32、44、56、72、88mm 幅テー
プの場合は、スプライシングテープ
を上記のミシン目に沿って切取りま
す。
切取ったテープは使用しません。
スプライシングテープの白いはく離
紙をはがします。
32、44、56、72、88mm 幅テープの
場合は、ミシン目まではがして折曲
げます。
基準ガイドに送り穴と反対側の端面
を合せ、継ぎ目が中央になるように
貼付けます。
32、44、56、72、88mm 幅テープの
場合は、折曲げたミシン目に基準送
り穴側の端面を合せ、貼付けます。
1002-003
1
2
4
3
5
OM-1605
6-44
6. スプライシング
1002-003
ミシン目に沿ってスプライシング
テープを折曲げ、キャリアテープの
送り穴端面に貼付けます。
スプライシングテープをしっかり密
着させるため、透明フィルムの上か
ら全体的に押付けるようにこすって
ください。
透明フィルムをはがします。

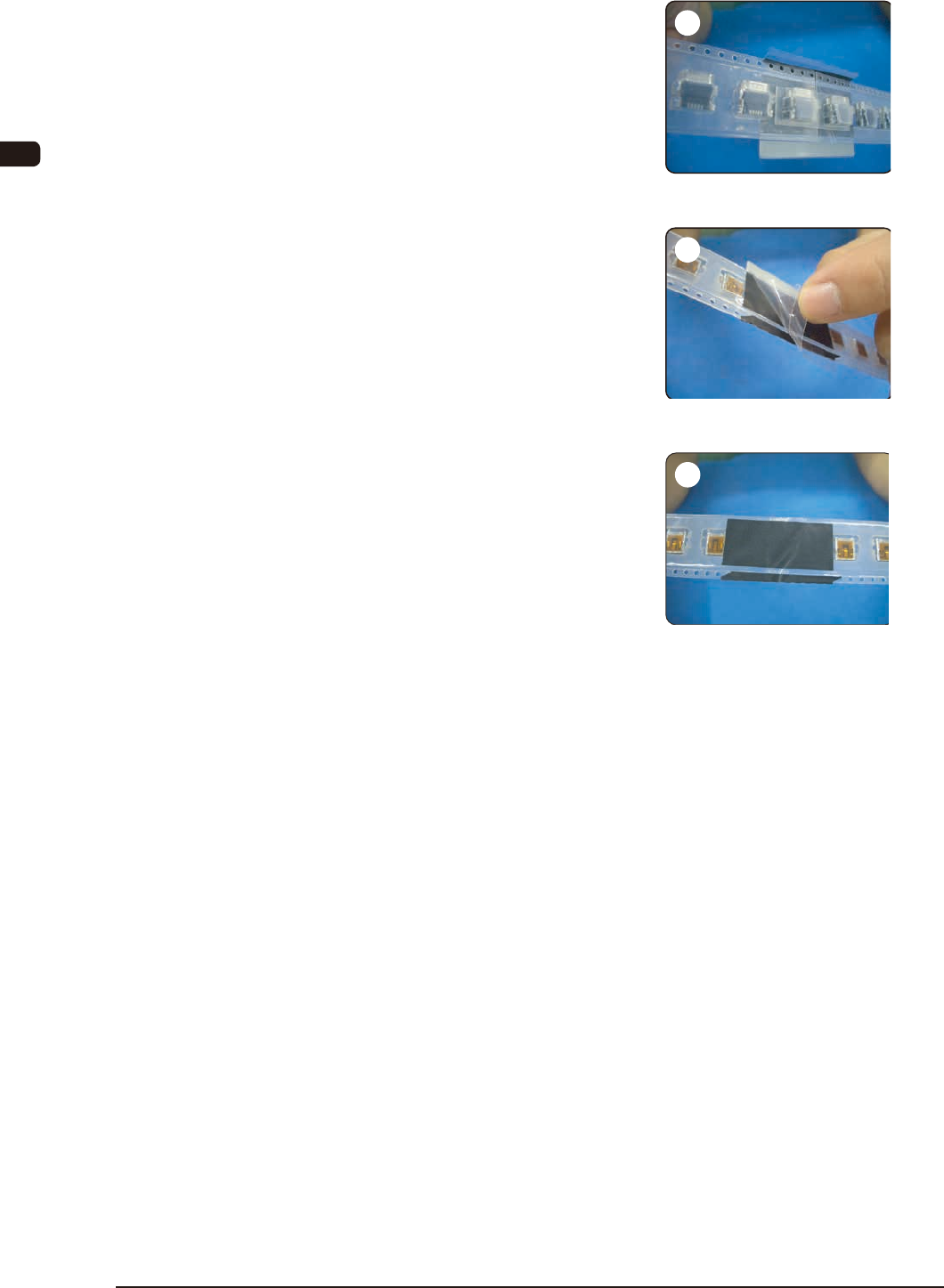

44mm、56mm、72mm、88mm の場合
は、従動送り穴側にもスプライシン
グテープを貼付けます。
カバーテープ面およびキャリアテー
プ面にスプライシングテープが確実
に接着されているのを確認してくだ
さい。
しっかりつながっていれば終了で
す。
7
8
6
