OM-1605
6-43
6. スプライシング
6.10.4テープつなぎ手順
ノート
はく離紙に黒色テープが残る場合は、はく離紙を元に戻し、テー
プを押付けてから、再度はく離紙をはがしてください。
準備したジョイント用キャリアテー
プを新しいテープの先端ポケットに
かぶせ、奥まで挿入します。
うまく挿入できないときはジョイン
ト用のテープの向きを変えてみてく
ださい。
フィーダ側のテープも同様に先端ポ
ケットにかぶせ、奥まで挿入します。
新しいテープ側のカバーテープが、
フィーダ側のテープの上側になるよ
うにします。
24、32、44、56、72、88mm 幅テー
プの場合は、スプライシングテープ
を上記のミシン目に沿って切取りま
す。
切取ったテープは使用しません。
スプライシングテープの白いはく離
紙をはがします。
32、44、56、72、88mm 幅テープの
場合は、ミシン目まではがして折曲
げます。
基準ガイドに送り穴と反対側の端面
を合せ、継ぎ目が中央になるように
貼付けます。
32、44、56、72、88mm 幅テープの
場合は、折曲げたミシン目に基準送
り穴側の端面を合せ、貼付けます。
1002-003
1
2
4
3
5
OM-1605
6-44
6. スプライシング
1002-003
ミシン目に沿ってスプライシング
テープを折曲げ、キャリアテープの
送り穴端面に貼付けます。
スプライシングテープをしっかり密
着させるため、透明フィルムの上か
ら全体的に押付けるようにこすって
ください。
透明フィルムをはがします。
44mm、56mm、72mm、88mm の場合
は、従動送り穴側にもスプライシン
グテープを貼付けます。
カバーテープ面およびキャリアテー
プ面にスプライシングテープが確実
に接着されているのを確認してくだ
さい。
しっかりつながっていれば終了で
す。
7
8
6
OM-1605
6-45
6. スプライシング
0906-002

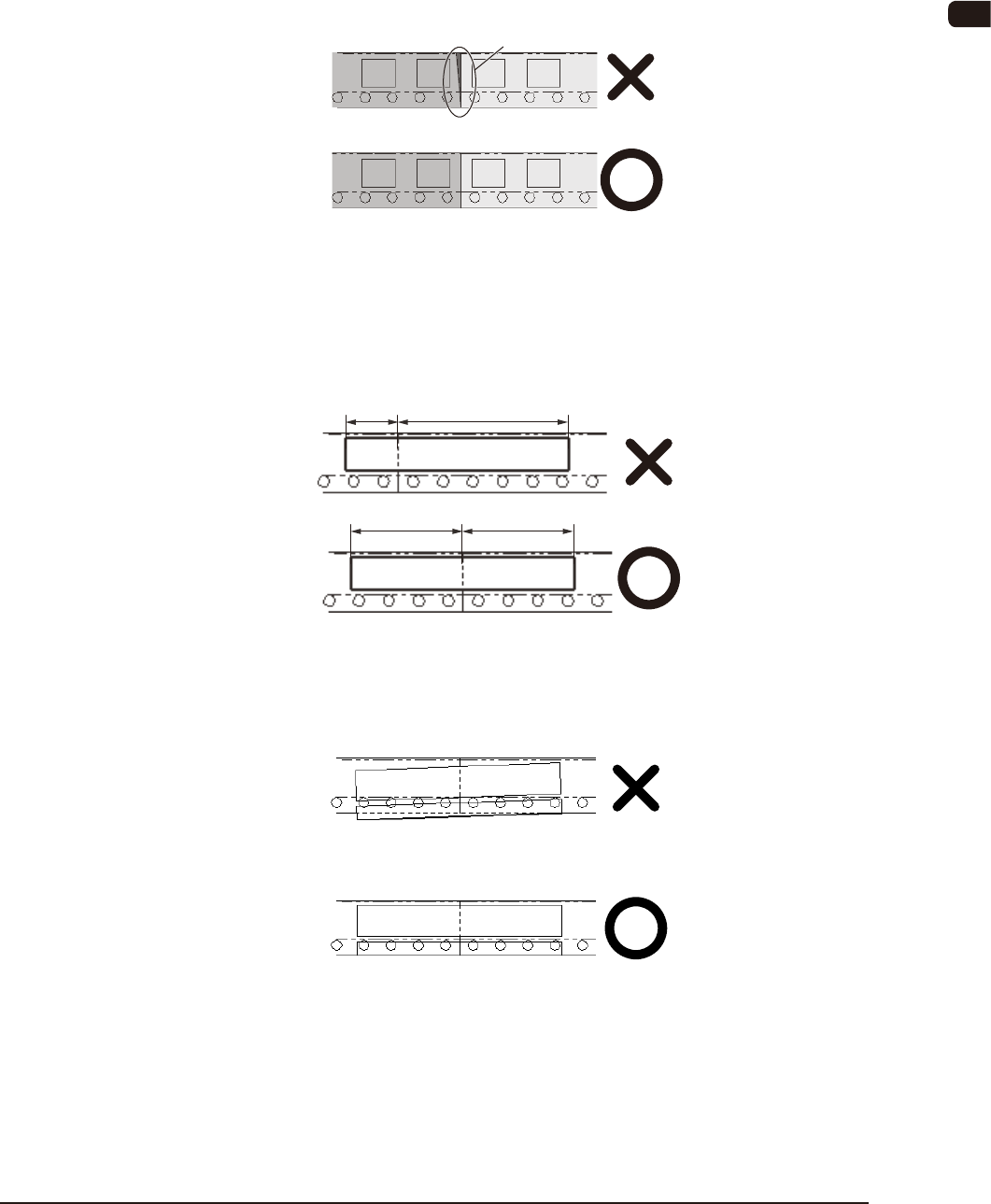

6.10.5注意事項
(1)継ぎ目でキャリアテープの重なりが発生しないようにカットしてつ
ないでください。
テープカットは長手方向に対して 90°で、かつ送り穴の位置に対し
て同じ位置で切断してください。
重なりがあるとテープ押さえ内で引っかかりや詰りが発生します。
重なり
(2)スプライシングテープの長手方向は、テープのカット位置をスプラ
イシングテープの中央にして貼付けてください。
長手方向にずれた貼付けでは、テープの継ぎ目が外れることがあり
ます。
位置ズレ
(3)スプライシングテープがキャリアテープより大きくはみ出さないよ
うにしてください。
はみ出していると送り不良が発生します。
