OM-1605
6-46
6. スプライシング
1002-001
6.11 金属プレートを使用したスプライシング手順
手順
(1) 各テープ幅のスプライシング手順に従って、新しいテープとフィー
ダ側のテープをカットする。

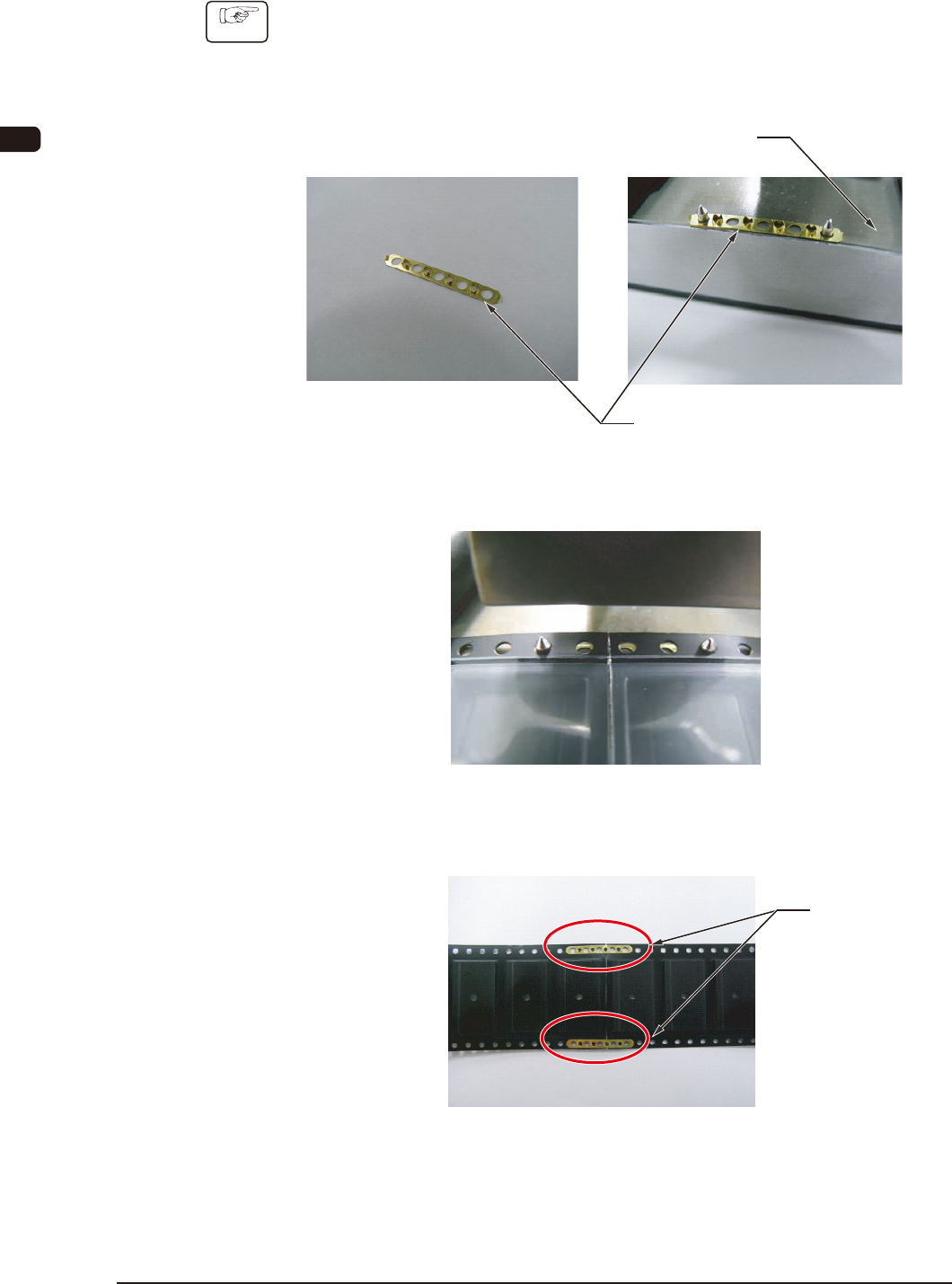

(2) 金属プレートをカシメ治具にセットする。
金属プレート
カシメ治具
(3) 金属プレートの上に接続するテープをセットする。
(4) カシメ治具で金属プレートをカシメる。
その際、カシメ治具に指を挟まないように注意してください。
金属プレートを
カシメた状態
OM-1605
6-47
6. スプライシング
1002-001
(5) 金属プレートをカシメた後、各テープ幅のスプライシング手順に従っ
てスプライシングテープを貼付ける。
•
使用する治具については下記のメーカのものを推奨します。
ご購入については、下記メーカーにお問い合わせください。
品名 メーカ
金属プレイト
富士化学産業
カシメ治具
OM-1605
6-48
6. スプライシング
1011-005
6.12 部品補給数の確認
•
新品のテーピングをスプライシング作業で部品補給した場合
(1) “部品補給”画面 (FF5 参照 ) において、[ 部品補給 ] ボタンを押します。
フィーダ一覧内の部品残数を確認し、部品補給されたことを確認し
ます。
•
使用済みのテーピングをスプライシング作業で部品補給した場合
( テーピングの部品数が初期値と違う場合 )
(1) “部品補給”画面 (FF5 参照 ) において、[ スプライシング残数 ] ボタ
ンを押します。

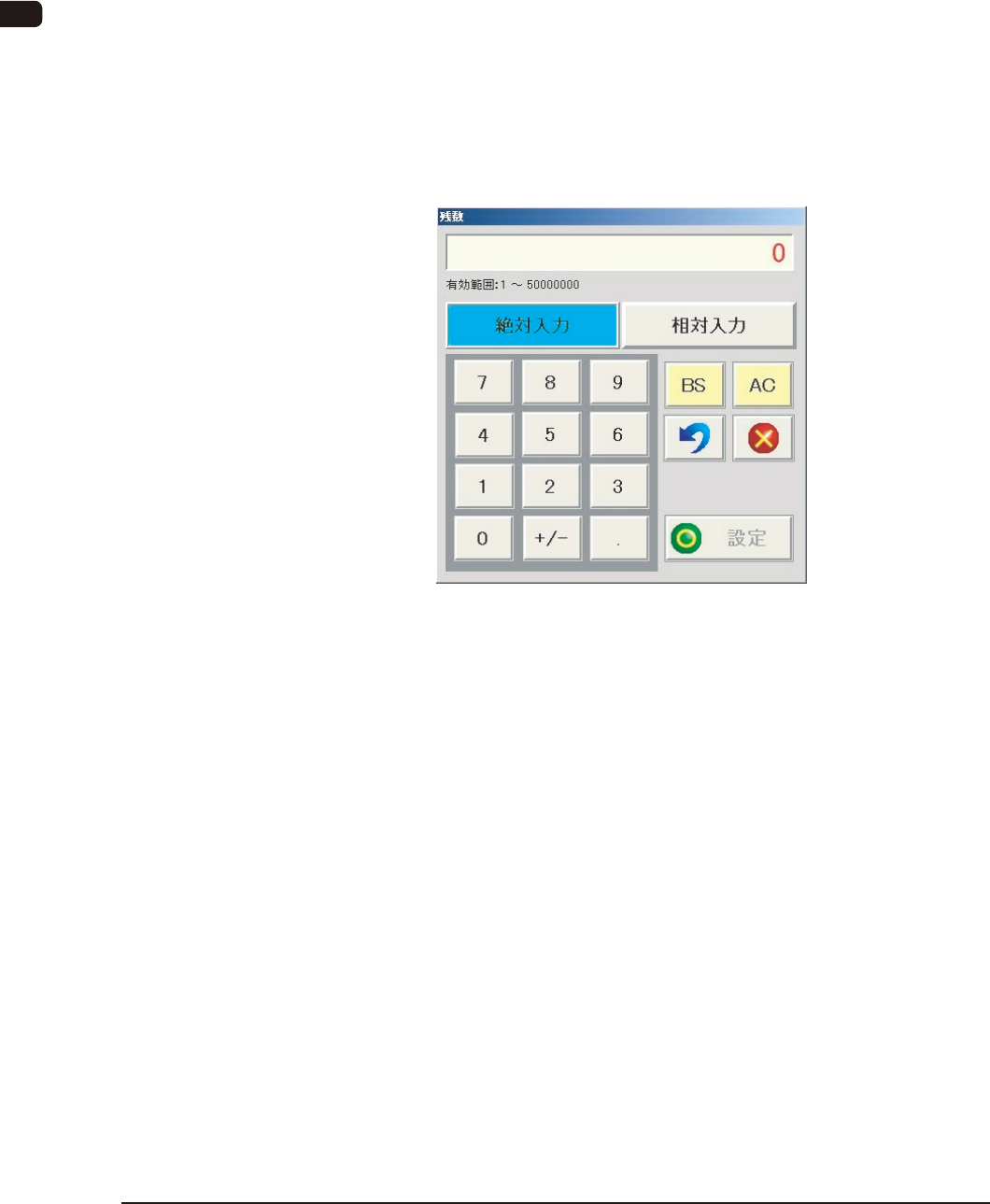

“残数”入力画面が表示されます。
“残数”入力画面FF10
(2) 補給した部品の数を入力します。
有効範囲: 0 ～ 50000000
部品補給状態の数値が更新されます。
また、必要に応じて [ 残数クリア ] ボタンを押すと、選択している
Fdr. No. の部品残数をゼロにすることもできます。
(3) 部品補給状態の数値を確認し、[ 部品補給 ] ボタンを押します。
部品の補給状態が確定します。
