OM-1605
7-5
7. メンテナンス
7.4.2 サプレッサ部
サプレッサ上面
毎日 清掃
ゴミ、ほこりを掃除機で吸取り、ウエスで
拭取ってください。
テープはく離部にたまった紙けばなどの
ゴミを歯ブラシで取除いてください。

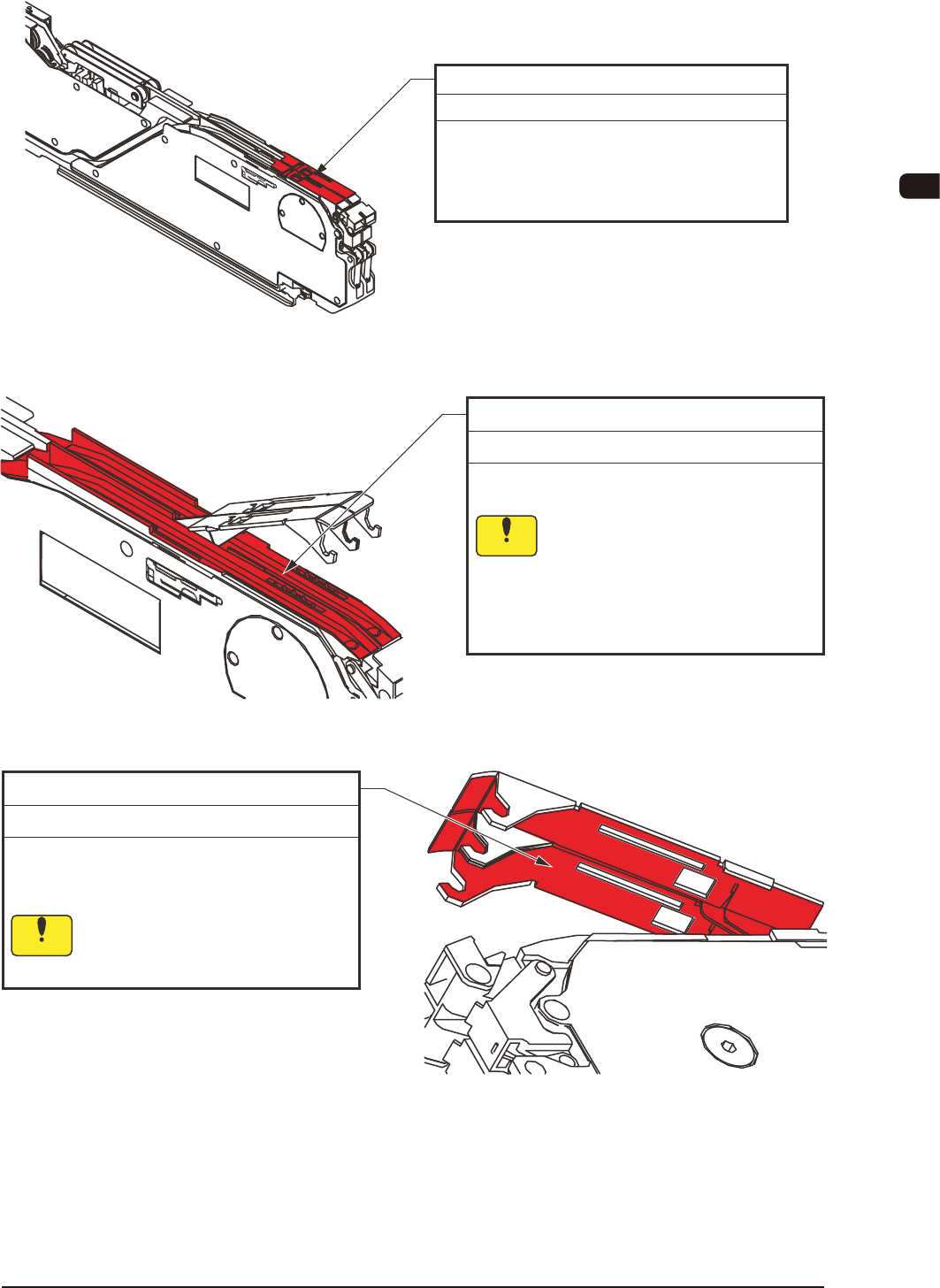

FG2
シュート
1週間ごと 清掃
サプレッサを持ち上げ、アルコールをしみ
こませたウエスで清掃してください。
(a) マグネットプレートは取外して
行ってください。
(b) 異物が付着した状態でテーピン
グ部品を取付けると、サプレッ
サの変形や吸着不良の原因とな
ります。
注 意
FG3
サプレッサ (裏側)
1週間ごと 清掃
サプレッサを持ち上げ、アルコールをしみ
こませたウエスまたは綿棒で清掃してくだ
さい。
異物が付着した状態でテープを取
付けると、サプレッサの変形や吸
着不良の原因となります。
注 意
FG4
0906-002
OM-1605
7-6
7. メンテナンス
はく離部
1週間ごと 清掃
サプレッサを持ち上げ、綿棒または歯ブラ
シで清掃してください。
カバーテープのカスなどが付着し
た状態でカバーテープを取付ける
と、サプレッサの変形や吸着不良
の原因となります。
注 意
FG5
吸着位置
3か月毎 点検、調整
フィーダ調整治具JG-0209(別売り)を使用して、吸着位置
を点検してください。
吸着位置がずれている場合は調整をしてください。
FG6
