OM-1605 7-1 1 7. メンテナンス 7.5 メンテナンス方法 7.5.1 スプロケット駆動ギア部のグリス塗布方法 手順 (1) 右側面カバーを開ける。 固定ネジ ( 皿ネジ )7 か所を外して右側面カバーを開け、右側スプロ ケットを露出させます。 右側スプロケット部には、下図のような透明樹脂製の防塵カバーが ついています。 右側面カバー 固定ネジ （皿ネジ） 7か所 右側スプロケット 防塵カバー(透明) FG12 090…
OM-1605
7-10
7. メンテナンス
0906-002

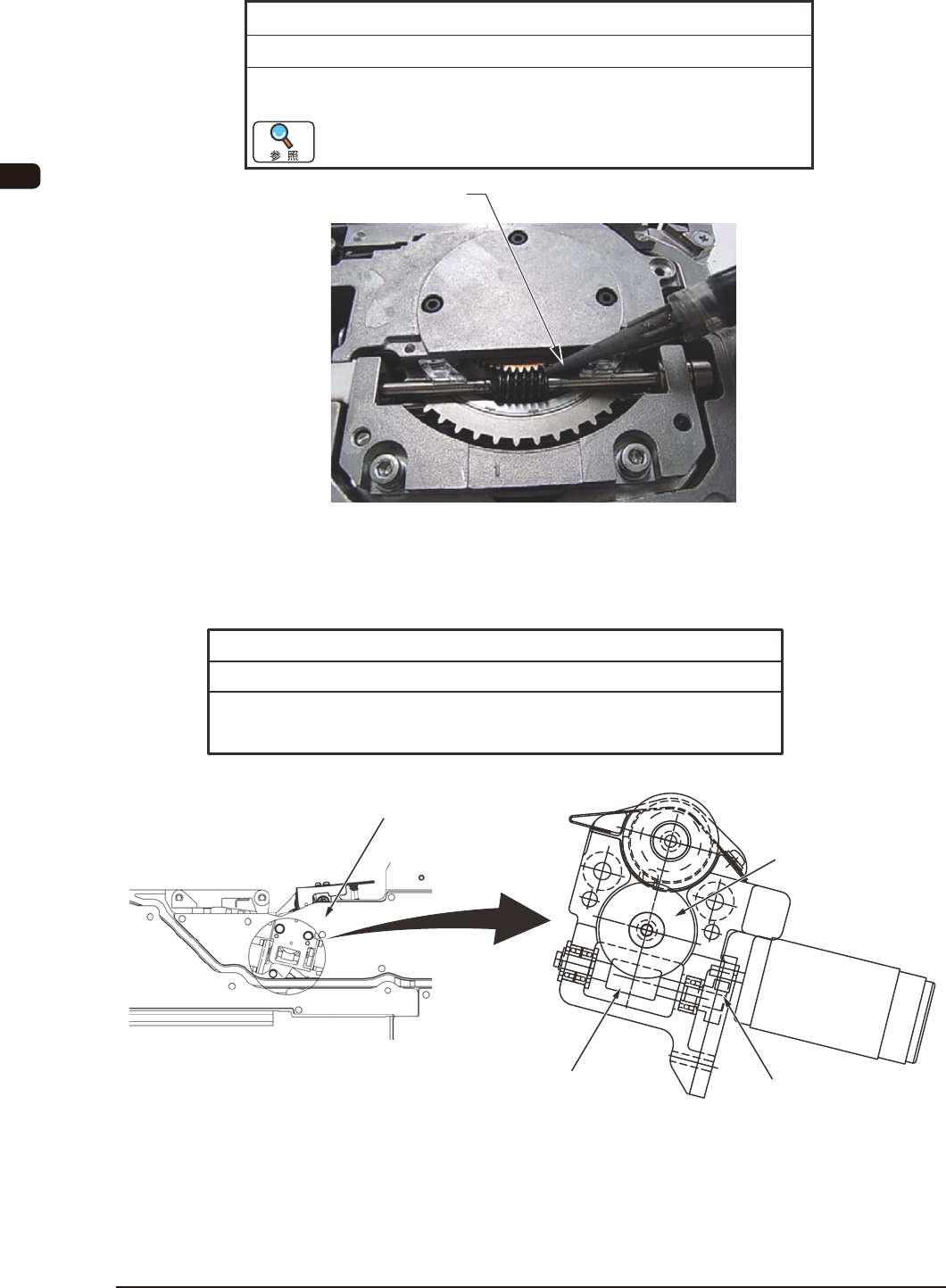

7.4.6 テープ送りギア部
ウォームギア
3か月毎 清掃、給油
防塵カバーを取外し、ウェス、竹プロープでゴミ、ほこりを拭取って
から、給油治具を用いてモリノックグリースAP1を塗布してください。
給油治具
詳細については、“7.5.1 スプロケット駆動ギア部のグリス
方法”を参照してください。
FG10
7.4.7 カバーテープ巻取りギア部
平歯車、ウォームギヤ、ウォームホイール(右側、左側)
3か月毎 清掃、給油
カバーを取外し、ウエス、竹プローブでごみ、ほこりを拭取ってから、
給油治具を用いてモリノックグリース AP1を塗布してください。
平歯車
ウォームギヤ
イラストは左側を示していますが、
右側も作業を行ってください。
ウォームホイール
カバー
FG11
OM-1605
7-11
7. メンテナンス
7.5 メンテナンス方法
7.5.1 スプロケット駆動ギア部のグリス塗布方法
手順
(1) 右側面カバーを開ける。
固定ネジ ( 皿ネジ )7 か所を外して右側面カバーを開け、右側スプロ
ケットを露出させます。
右側スプロケット部には、下図のような透明樹脂製の防塵カバーが
ついています。
右側面カバー
固定ネジ
（皿ネジ）
7か所
右側スプロケット
防塵カバー(透明)
FG12
0906-002
OM-1605
7-12
7. メンテナンス
(2) 防塵カバーを取外す。
防塵カバーを取外し、右側ウォームギアを露出させます。
防塵カバー凸部
FG13
カバーの取外しは、2 か所の凸部 ( 上図白丸か所 ) を外した後、下側
へカバーを引張ると外れます。
ノート
防塵カバーを取付け、取外しの際、カバーを破損させないよう、取
扱いにご注意ください。
(3) 右側ウォームギア、ホイールへグリスを給油する。
給油治具を用いて、右側ウォームギア、ホイールに直接グリスを塗
布します。( 塗布する量は 0.2 ml 程度 ( 治具 2 目盛り分 ) とします。)
右側ウォームホイール
給油治具
右側ウォームギア
FG14
