OM-1605
7-11
7. メンテナンス
7.5 メンテナンス方法
7.5.1 スプロケット駆動ギア部のグリス塗布方法
手順

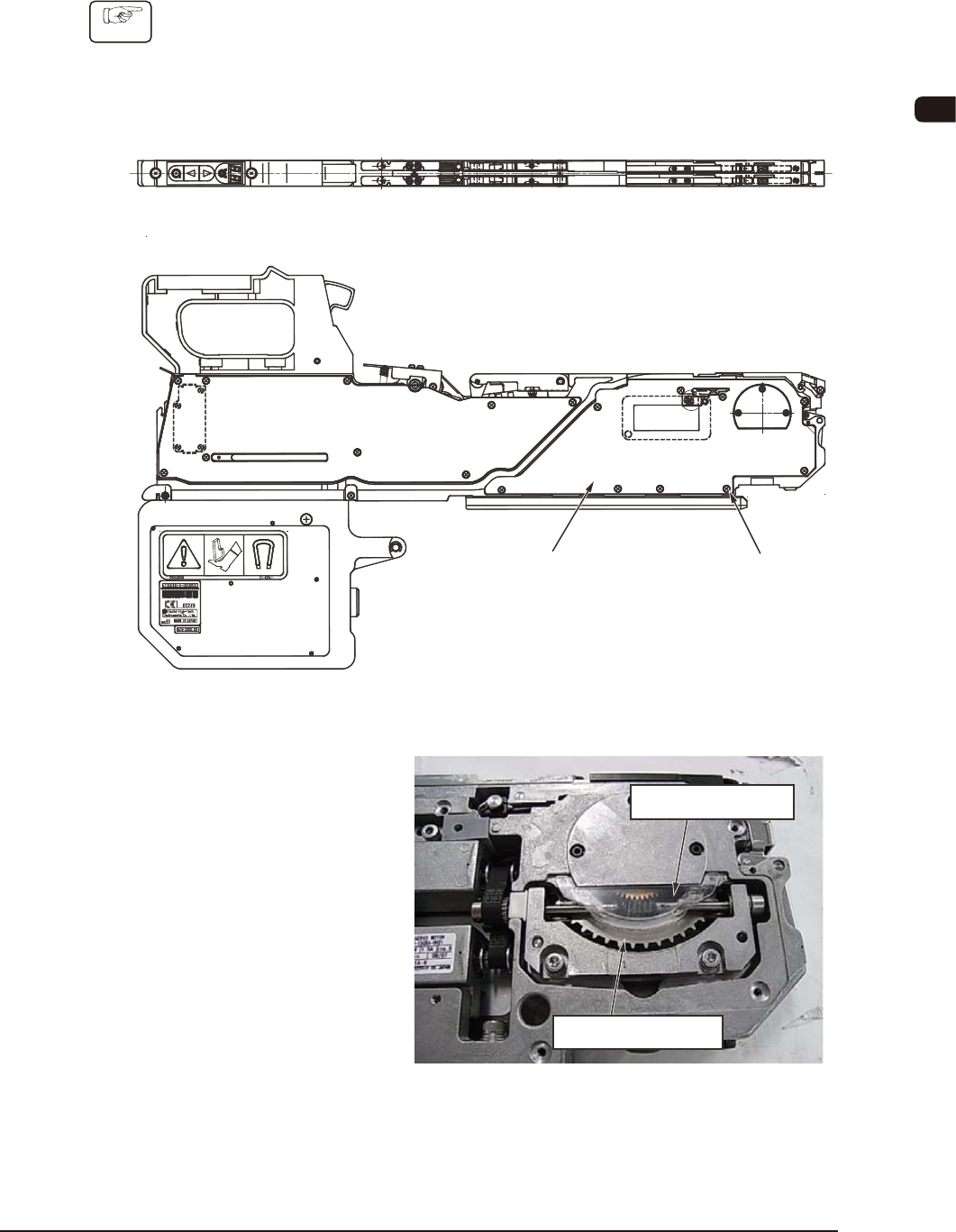

(1) 右側面カバーを開ける。
固定ネジ ( 皿ネジ )7 か所を外して右側面カバーを開け、右側スプロ
ケットを露出させます。
右側スプロケット部には、下図のような透明樹脂製の防塵カバーが
ついています。
右側面カバー
固定ネジ
（皿ネジ）
7か所
右側スプロケット
防塵カバー(透明)
FG12
0906-002
OM-1605
7-12
7. メンテナンス

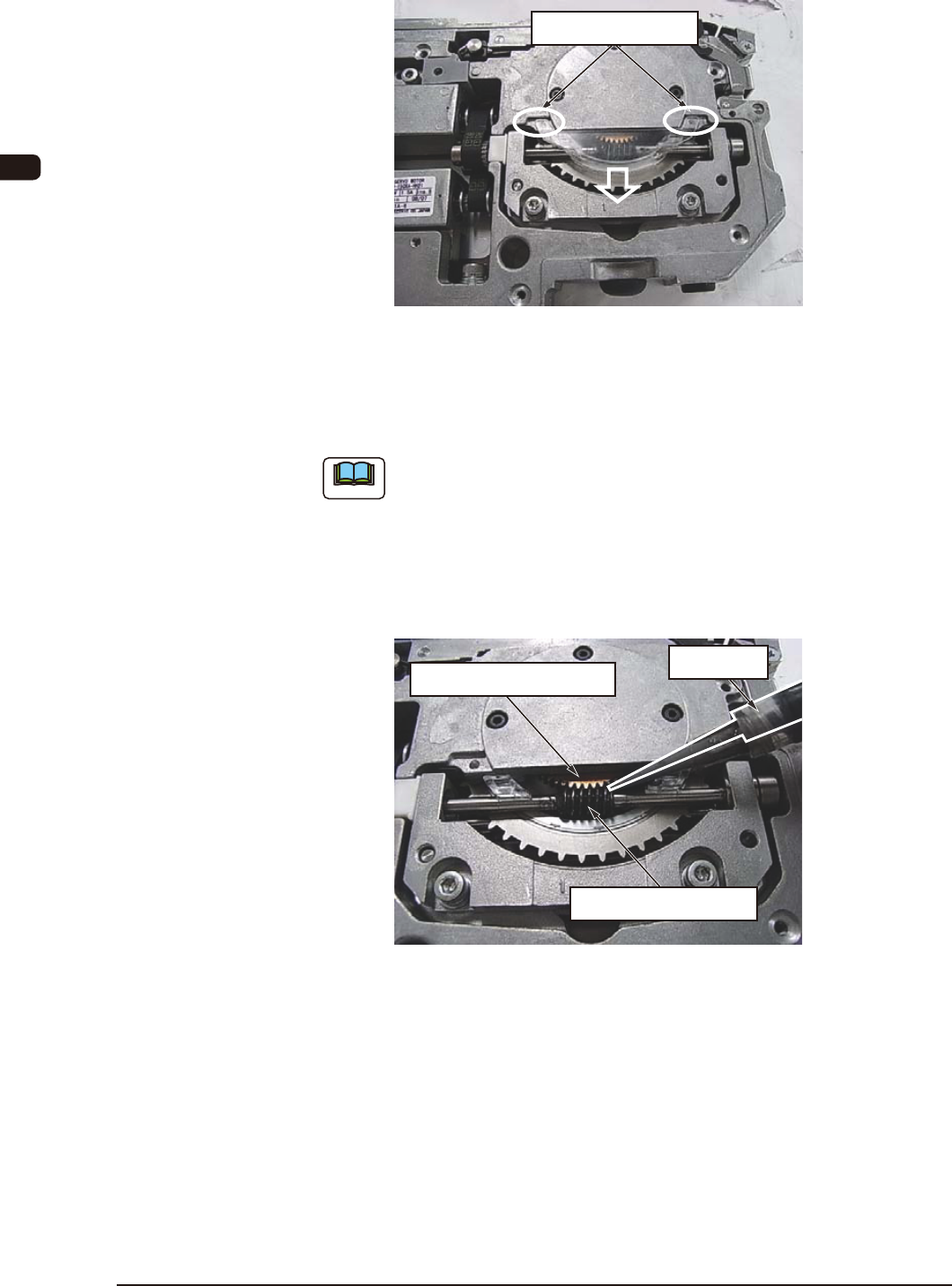

(2) 防塵カバーを取外す。
防塵カバーを取外し、右側ウォームギアを露出させます。
防塵カバー凸部
FG13
カバーの取外しは、2 か所の凸部 ( 上図白丸か所 ) を外した後、下側
へカバーを引張ると外れます。
ノート
防塵カバーを取付け、取外しの際、カバーを破損させないよう、取
扱いにご注意ください。
(3) 右側ウォームギア、ホイールへグリスを給油する。
給油治具を用いて、右側ウォームギア、ホイールに直接グリスを塗
布します。( 塗布する量は 0.2 ml 程度 ( 治具 2 目盛り分 ) とします。)
右側ウォームホイール
給油治具
右側ウォームギア
FG14
0906-002
OM-1605
7-13
7. メンテナンス

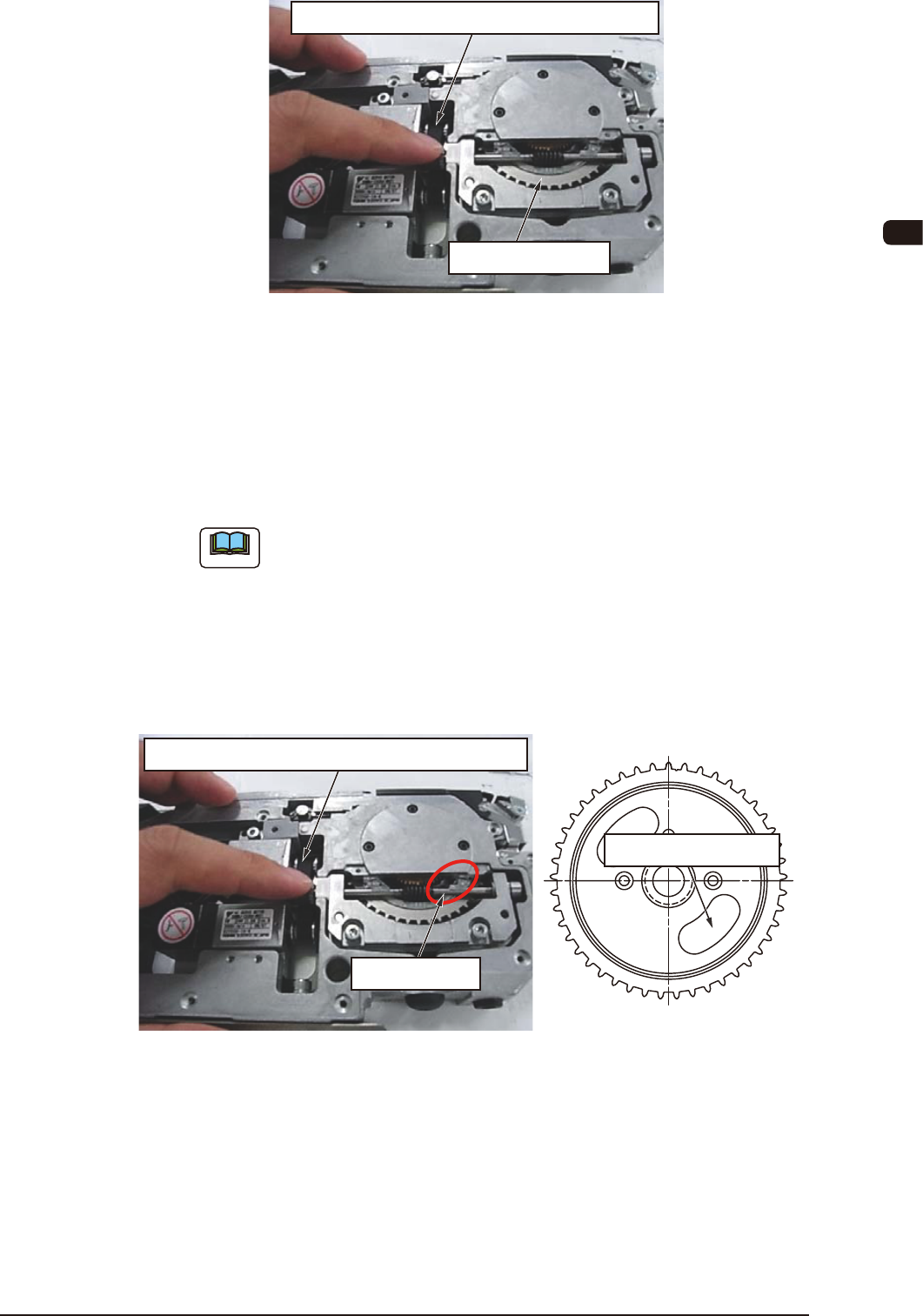

タイミングベルトを回転させながら給油する
右側スプロケット
FG15
給油の際、グリスが 1 か所に片寄らないように、スプロケットを回
転させながら、グリスを少量ずつ塗布します。
FG15 のように指でタイミングベルトを回転させると、スプロケット
が回転します。
（スプロケットが 1 周する間に、4 か所程度に塗布してください。）
ノート
(a) タイミングベルトは外さないでください。
(b) タイミングベルトにはグリスを塗布しないでください。
(4) 左側ウォームギアにグリスを給油する。
タイミングベルトを回転させて、右側スプロケットの穴が丸囲い
(FG16) の位置にくるよう、合せます。
( 左側ウォームギア、ホイールが穴から見えるようにします。)
タイミングベルトを回転させて穴を移動させる
合せ位置
右側スプロケット穴
FG16
