OM-1605
7-18
7. メンテナンス

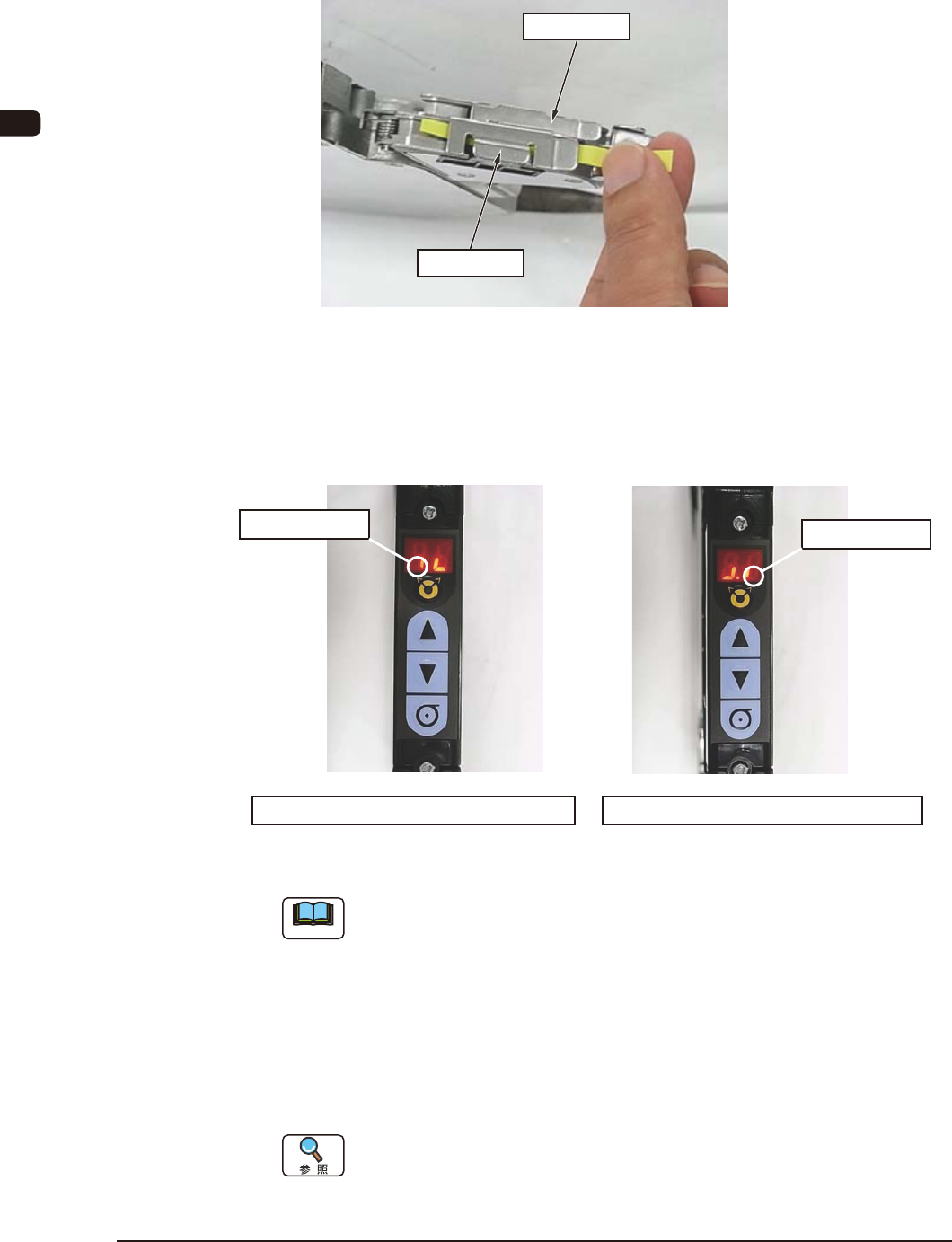

(2) センサの検出状態の確認をする。
センサ部を遮光し、センサの検出が正常であるかを確認します。
継ぎ目検出ユニットのセンサ部に薄紙を通過させ、センサを遮光状
態にします。
レーン2側
レーン1側
FG24
センサが正常であれば、表示部が ON から OFF 状態となります。
この表示が確認されれば、継ぎ目検出センサが正常に動作している
ことになります。
レーン1側センサ遮光時のパネル表示レーン2側センサ遮光時のパネル表示
ONからOFF状態
ONからOFF状態
FG25
ノート
レーン 1 側、2 側の両方のセンサを、必ずチェックしてください。
(3) センサ I/O 状態表示モードを終了させる。
モード終了方法は以下の 2 通りあります。
方法1: テープフィーダの電源遮断。
電源再投入の際には、通常モードとなります。
方法2: センサ I/O 状態モードへの切替操作と同操作。
詳細については、“4.2.10 センサなどの I/O 状態表示”を参照してく
ださい。
0906-002
OM-1605
7-19
7. メンテナンス
7.5.3 幅広フィーダ用継ぎ目検出ユニットセンサ部の清掃
(GD-12162,GD-24322,GD-44562,GD-72002,GD-88002)
手順
(1) 継ぎ目検出ユニットの固定ネジと側面カバーを外して、センサ部を
露出させる。
固定ネジ
センサ
取外し後
側面カバー
GD-12162,GD-24322,GD-44562 の場合FG26
固定ネジ
取外し後
センサ
側面カバー
固定ネジ
GD-72002,GD-88002 の場合FG26-1
1011-003
OM-1605
7-20
7. メンテナンス
(2) センサ部を清掃する。
ゴミ除去作業
粘着物などのゴミが付着している場合、竹プローブで擦り、ゴミを
取除いてください。
竹プローブ
FG27
1011-001
