OM-1605 8-4 8. テープフィーダ仕様 8.1.2 参考テーピング寸法（8mm エンボス） エンボスキャリア形テーピング FH5FH6 型式 テープ幅× 送りピッチ (mm) テーピング寸法(mm) A 0 B 0 W F E P 1 P 2 P 0 D 0 T T 2 K D 1 C t GD-28081 8…
OM-1605
8-3
8. テープフィーダ仕様
(f) 部品本体または部品電極が、テープ上面より突き出していないテー
ピングをご使用ください。

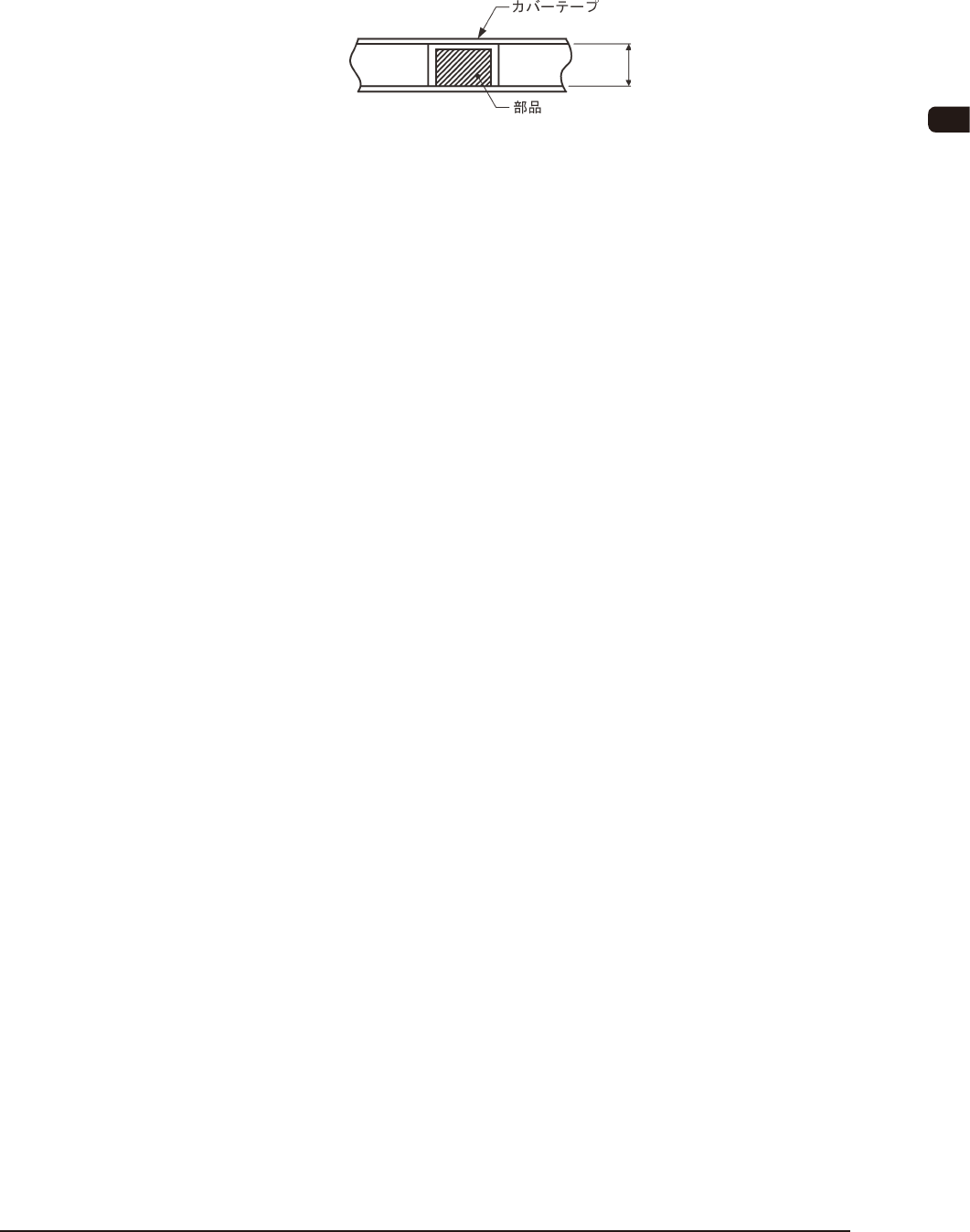

紙テーピング部品について
“テープ厚さ（T）> 部品の厚さ”のテーピングをご使用ください。
T
FH4
(g) 部品吸着面は、吸着ノズルで吸着可能な形状とします。
(h) テーピングの製造工程で発生したカスやケバにより、カバーテープ
厚が増すことがあります。
その場合でも全体の厚さが表中“T
2
”を超えないようにしてくださ
い。
0906-002
OM-1605
8-4
8. テープフィーダ仕様

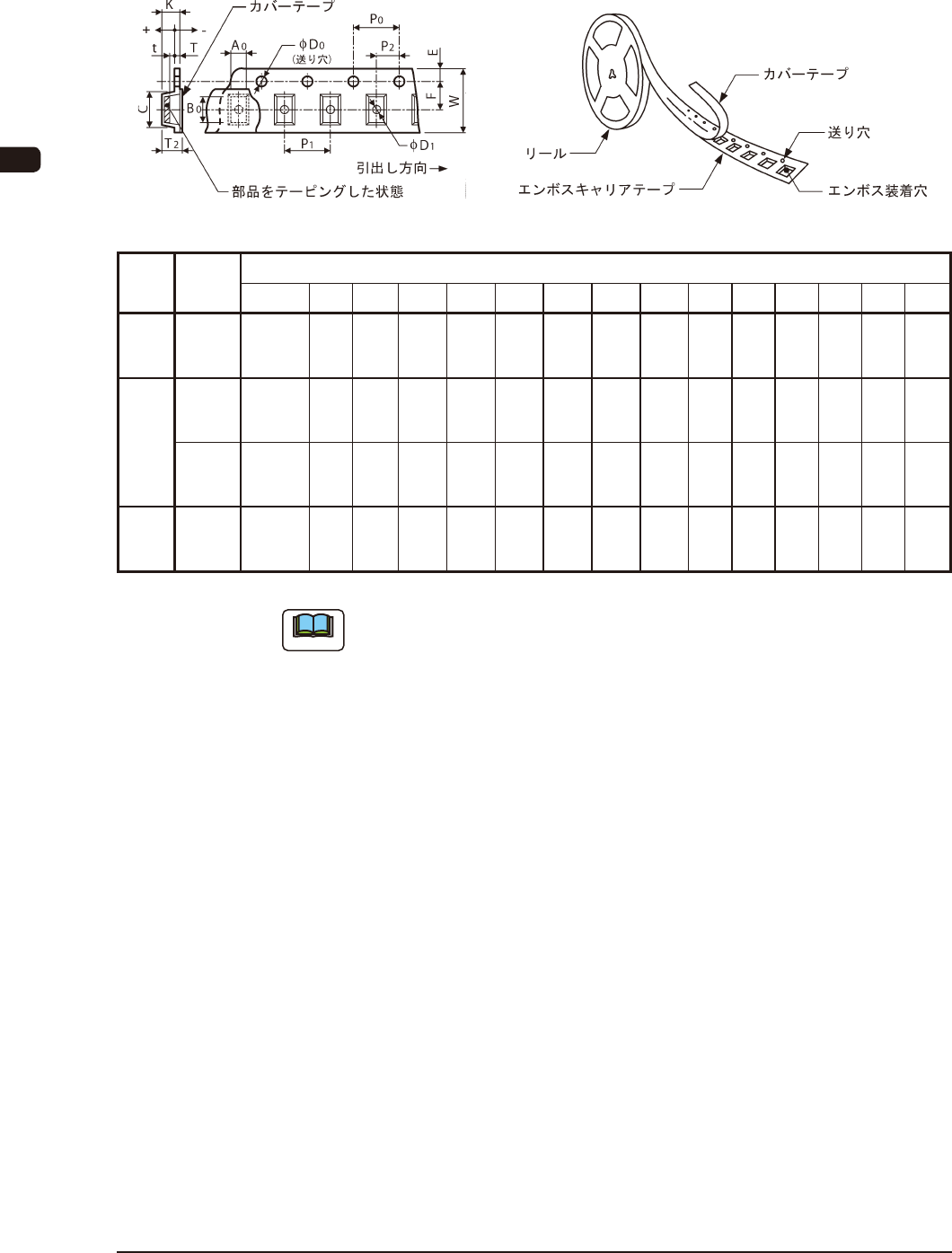

8.1.2 参考テーピング寸法（8mm エンボス）
エンボスキャリア形テーピング
FH5FH6
型式
テープ幅×
送りピッチ
(mm)
テーピング寸法(mm)
A
0
B
0
W F E P
1
P
2
P
0
D
0
T T
2
K D
1
C t
GD-28081
8 × 2
0.3 を超え
0.7 以下
1.2
以下
8.0
± 0.1
3.5
± 0.05
1.75
± 0.1
2.0
± 0.05
2.0
± 0.05
4.0
± 0.05
φ 1.5
+ 0.1
0
0.3
以下
2.5
以下
2.4
以下
0.5
以上
3.0
以下
+0.2
- T
(注g)
GT-28080
GD-28080
8 × 2
1.6 以下
2.5
以下
8.0
± 0.1
3.5
± 0.05
1.75
± 0.1
2.0
± 0.1
2.0
± 0.05
4.0
± 0.1
φ 1.5
+ 0.1
0
0.3
以下
2.5
以下
2.4
以下
0.5
以上
3.0
以下
+0.2
- T
(注g)
8 × 4
1.6 を超え
3.4 以下
4.3
以下
8.0
± 0.3
3.5
± 0.05
1.75
± 0.1
4.0
± 0.1
2.0
± 0.05
4.0
± 0.1
φ 1.5
+ 0.1
0
0.3
以下
2.5
以下
2.4
以下
0.5
以上
4.5
以下
+0.2
- T
(注g)
GD-28082
8 × 8
3.4 を超え
7.4 以下
4.3
以下
8.0
± 0.3
3.5
± 0.05
1.75
± 0.05
8.0
± 0.1
2.0
± 0.05
4.0
± 0.1
φ 1.5
+ 0.1
0
0.3
以下
2.5
以下
2.4
以下
0.5
以上
4.5
以下
+0.2
- T
(注g)
TH3
ノート
(a) A
0
× B
0
はテーピングの角穴寸法を表します。
角穴と部品とのクリアランスは吸着率に影響しますので、適正クリ
アランスを設けているテーピング部品をご使用ください。
(b) テープフィーダ仕様は、吸着率などに関して保証するものではあり
ません。
吸着率は、本体の調整具合、または本体とテープフィーダの組合せ
により変動します。
(c) エンボスの穴 (D
1
) は、必要とする場合に設けます。
(d) P
0
の累積ピッチの許容差は、10 ピッチで ± 0.2 mm の範囲とします。
(e) カバーテープが、送り穴にかかったりキャリアテープからはみ出し
てはいけません。
また、カバーテープの厚さは、0.07 mm 以下（粘着質含む）とします。
1002-003
～～～～
OM-1605
8-5
8. テープフィーダ仕様
(f) 部品本体または部品電極が、テープ上面より突き出していないテー
ピングをご使用ください。
エンボステーピングについて
“エンボス深さ（T
3
）> 部品の厚さ”のテーピングをご使用ください。
T
3
FH7
(g) 表中“t”は、部品吸着面とシュート面とのギャップを示します。
本体のストローク制御にて対応できますので、部品ライブラリデー
タの吸着レベルデータを設定してください。
ただし、“t”が大きいと部品が暴れたり、傾いたりしますので、
表寸法の範囲内で適正寸法としてください。
(h) 部品吸着面は、吸着ノズルで吸着可能な形状とします。
(i) テーピングの製造工程で発生したカスやケバにより、カバーテープ
厚が増すことがあります。
その場合でも全体の厚さが表中“T
2
”を超えないようにしてくださ
い。
