OM-1605 8-6 8. テープフィーダ仕様 8.2 12/16mm 幅テープフィーダ仕様 型 式 テープ幅 × 送りピッチ (mm) テープの 種類 標準セット リール 外径×幅 (mm) シュート 高さ (mm) 参考部品 備 考 GT-12162 GD-12162 12 × 4 エンボス L : φ 382 × 18.4 S : φ 178 × 18.4 104.0 • バーコードラベルの色： 白色 12 × 8 エンボス…
OM-1605
8-5
8. テープフィーダ仕様
(f) 部品本体または部品電極が、テープ上面より突き出していないテー
ピングをご使用ください。

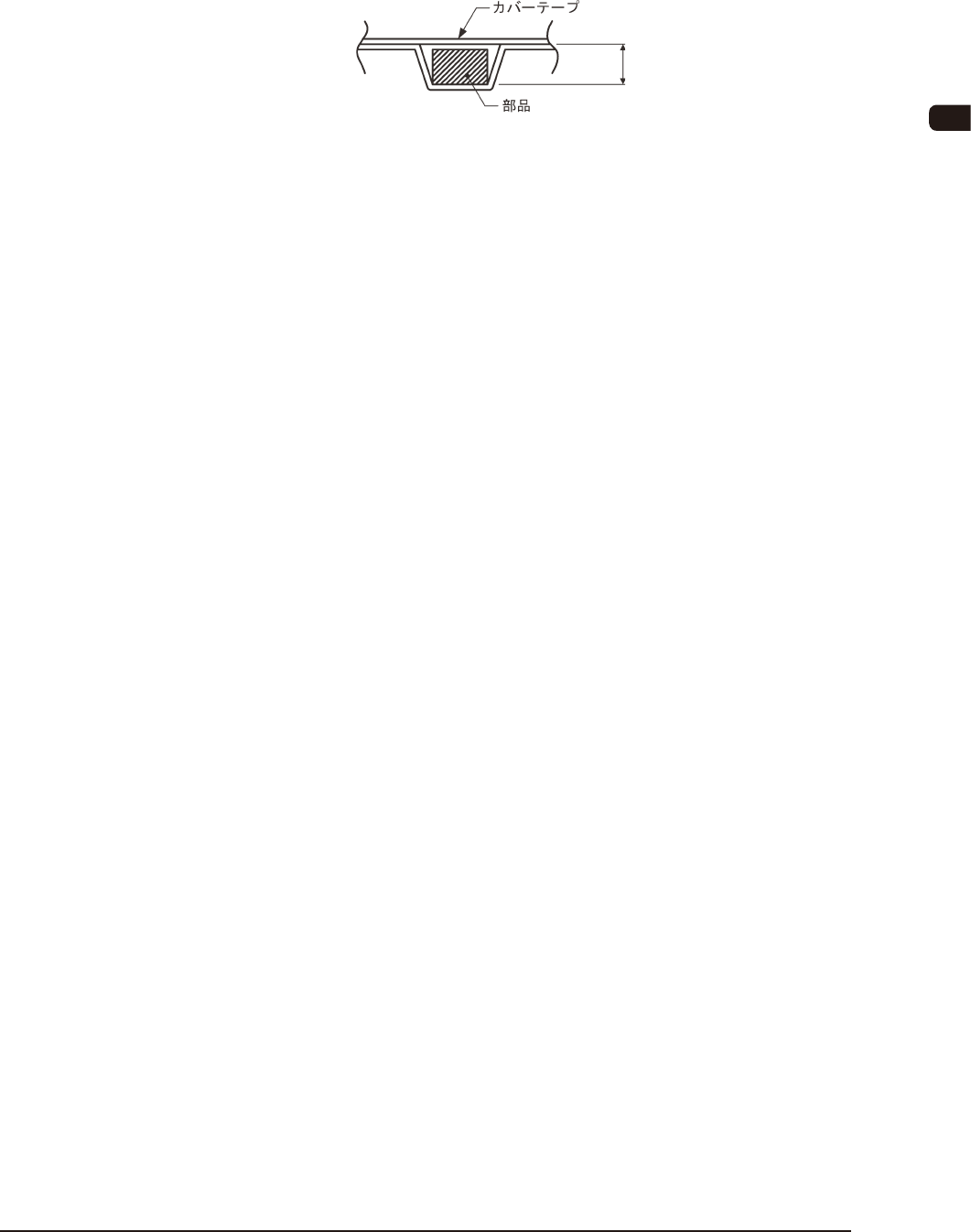

エンボステーピングについて
“エンボス深さ（T
3
）> 部品の厚さ”のテーピングをご使用ください。
T
3
FH7
(g) 表中“t”は、部品吸着面とシュート面とのギャップを示します。
本体のストローク制御にて対応できますので、部品ライブラリデー
タの吸着レベルデータを設定してください。
ただし、“t”が大きいと部品が暴れたり、傾いたりしますので、
表寸法の範囲内で適正寸法としてください。
(h) 部品吸着面は、吸着ノズルで吸着可能な形状とします。
(i) テーピングの製造工程で発生したカスやケバにより、カバーテープ
厚が増すことがあります。
その場合でも全体の厚さが表中“T
2
”を超えないようにしてくださ
い。
0906-002
OM-1605
8-6
8. テープフィーダ仕様
8.2 12/16mm 幅テープフィーダ仕様
型 式
テープ幅
×
送りピッチ
(mm)
テープの
種類
標準セット
リール
外径×幅
(mm)
シュート
高さ
(mm)
参考部品 備 考
GT-12162
GD-12162
12 × 4 エンボス
L :
φ 382 × 18.4
S :
φ 178 × 18.4
104.0
• バーコードラベルの色：
白色
12 × 8 エンボス
12 × 12 エンボス
16 × 4 エンボス
L : φ 382 × 22.4
16 × 8 エンボス
16 × 12 エンボス
16 × 16 エンボス
TH4
ノート
16 mm 幅のテープを使用する場合は、テープガイドと補助サプレッサの
取外しが必要です。
テープガイドと補助サプレッサの取外し方法については、“2.5 テープ
ガイドと補助サプレッサ”を参照してください。
1002-003
OM-1605
8-7
8. テープフィーダ仕様
0906-002
8.2.1 参考テーピング寸法
エンボスキャリア形テーピング
FH8FH9
TH5
ノート
(a) A
0
× B
0
はテーピングの角穴寸法を表します。
角穴と部品とのクリアランスは吸着率に影響しますので、適正クリ
アランスを設けているテーピング部品をご使用ください。
(b) テープフィーダ仕様は、吸着率などに関して保証するものではあり
ません。
吸着率は、本体の調整具合、または本体とテープフィーダの組合せ
により変動します。
(c) エンボスの穴 (D
1
) は、必要とする場合に設けます。
(d) P
0
の累積ピッチの許容差は、10 ピッチで ± 0.2 mm の範囲とします。
(e) カバーテープが、送り穴にかかったりキャリアテープからはみ出し
てはいけません。
また、カバーテープの厚さは、0.07 mm 以下（粘着質含む）とします。
