OM-1605 8-21 8. テープフィーダ仕様 1002-001 8.6.1 参考テーピング寸法 エンボスキャリア形テーピング FH 21 FH 22 TH14
OM-1605
8-20
8. テープフィーダ仕様
8.6 88mm 幅テープフィーダ仕様
型 式
テープ幅
×
送りピッチ
(mm)
テープの
種類
標準セット
リール
外径×幅
(mm)
シュート
高さ
(mm)
参考部品 備 考
GT-88002
GD-88002
88 × 4 エンボス
L : φ 382 × 89.0
104.0
• バーコードラベルの色：
白色
88 × 8 エンボス
88 × 12 エンボス
88 × 16 エンボス
88 × 20 エンボス
88 × 24 エンボス
88 × 28 エンボス
88 × 32 エンボス
88 × 36 エンボス
88 × 40 エンボス
TH13
1011-002
OM-1605
8-21
8. テープフィーダ仕様
1002-001

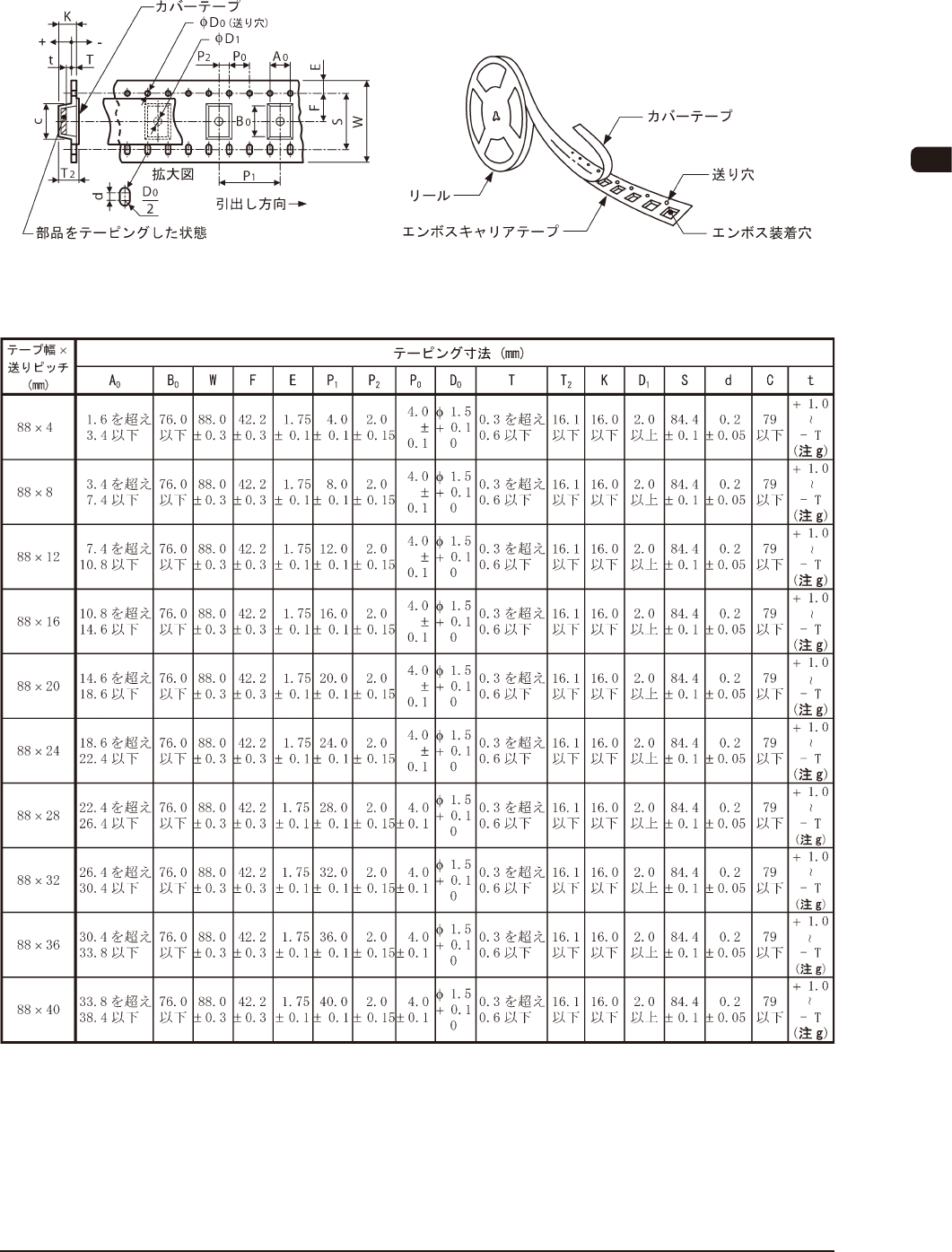

8.6.1 参考テーピング寸法
エンボスキャリア形テーピング
FH21FH22
TH14
OM-1605
8-22
8. テープフィーダ仕様
1002-001
ノート
(a) A
0
× B
0
はテーピングの角穴寸法を表します。
角穴と部品とのクリアランスは吸着率に影響しますので、適正クリ
アランスを設けているテーピング部品をご使用ください。
(b) テープフィーダ仕様は、吸着率などに関して保証するものではあり
ません。
吸着率は、本体の調整具合、または本体とテープフィーダの組合せ
により変動します。
(c) エンボスの穴 (D
1
) は、必要とする場合に設けます。
(d) P
0
の累積ピッチの許容差は、10 ピッチで ± 0.2 mm の範囲とします。
(e) カバーテープが、送り穴にかかったりキャリアテープからはみ出し
てはいけません。
また、カバーテープの厚さは、0.07 mm 以下（粘着質含む）とします。
(f) 部品本体または部品電極が、テープ上面より突き出していないテー
ピングをご使用ください。
エンボステーピングについて
“エンボス深さ（T
3
）> 部品の厚さ”のテーピングをご使用ください。
T
3
FH23
(g) 表中“t”は、部品吸着面とシュート面とのギャップを示します。
本体のストローク制御にて対応できますので、部品ライブラリデー
タの吸着レベルデータを設定してください。
ただし、“t”が大きいと部品が暴れたり、傾いたりしますので、
表寸法の範囲内で適正寸法としてください。
(h) 部品吸着面は、吸着ノズルで吸着可能な形状とします。
(i) テーピングの製造工程で発生したカスやケバにより、カバーテープ
厚が増すことがあります。
その場合でも全体の厚さが表中“T
2
”を超えないようにしてくださ
い。
