OM-1605 8-23 8. テープフィーダ仕様 8.7 4mm 幅テープフィーダ仕様 型 式 テープ幅 × 送りピッチ (mm) テープの 種類 標準セット リール 外径×幅 (mm) シュート 高さ (mm) 参考部品 備 考 GT-24040 4 × 1 エンボス L : φ 180 × 7.95 104.0 0402 0603 • 0402、0603 • バーコードラベルの色： 緑色 + 白色 TH15 101 1-0…
OM-1605
8-22
8. テープフィーダ仕様
1002-001
ノート
(a) A
0
× B
0
はテーピングの角穴寸法を表します。
角穴と部品とのクリアランスは吸着率に影響しますので、適正クリ
アランスを設けているテーピング部品をご使用ください。
(b) テープフィーダ仕様は、吸着率などに関して保証するものではあり
ません。
吸着率は、本体の調整具合、または本体とテープフィーダの組合せ
により変動します。
(c) エンボスの穴 (D
1
) は、必要とする場合に設けます。
(d) P
0
の累積ピッチの許容差は、10 ピッチで ± 0.2 mm の範囲とします。
(e) カバーテープが、送り穴にかかったりキャリアテープからはみ出し
てはいけません。
また、カバーテープの厚さは、0.07 mm 以下（粘着質含む）とします。
(f) 部品本体または部品電極が、テープ上面より突き出していないテー
ピングをご使用ください。

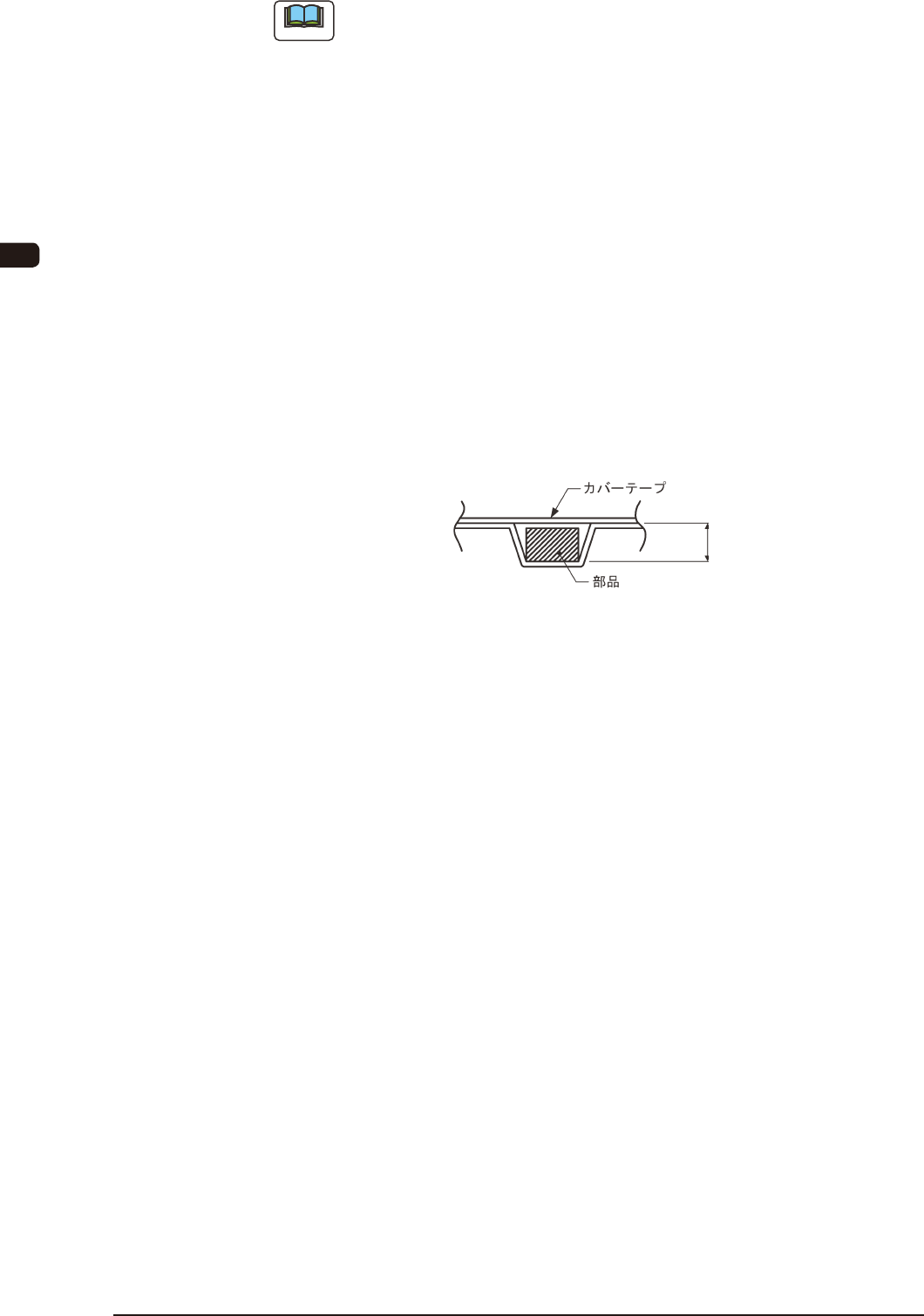

エンボステーピングについて
“エンボス深さ（T
3
）> 部品の厚さ”のテーピングをご使用ください。
T
3
FH23
(g) 表中“t”は、部品吸着面とシュート面とのギャップを示します。
本体のストローク制御にて対応できますので、部品ライブラリデー
タの吸着レベルデータを設定してください。
ただし、“t”が大きいと部品が暴れたり、傾いたりしますので、
表寸法の範囲内で適正寸法としてください。
(h) 部品吸着面は、吸着ノズルで吸着可能な形状とします。
(i) テーピングの製造工程で発生したカスやケバにより、カバーテープ
厚が増すことがあります。
その場合でも全体の厚さが表中“T
2
”を超えないようにしてくださ
い。
OM-1605
8-23
8. テープフィーダ仕様
8.7 4mm 幅テープフィーダ仕様
型 式
テープ幅
×
送りピッチ
(mm)
テープの
種類
標準セット
リール
外径×幅
(mm)
シュート
高さ
(mm)
参考部品 備 考
GT-24040 4 × 1 エンボス
L :
φ 180 ×
7.95
104.0
0402
0603
• 0402、0603
• バーコードラベルの色：
緑色 + 白色
TH15
1011-001
OM-1605
8-24
8. テープフィーダ仕様
1011-001
8.7.1 参考テーピング寸法

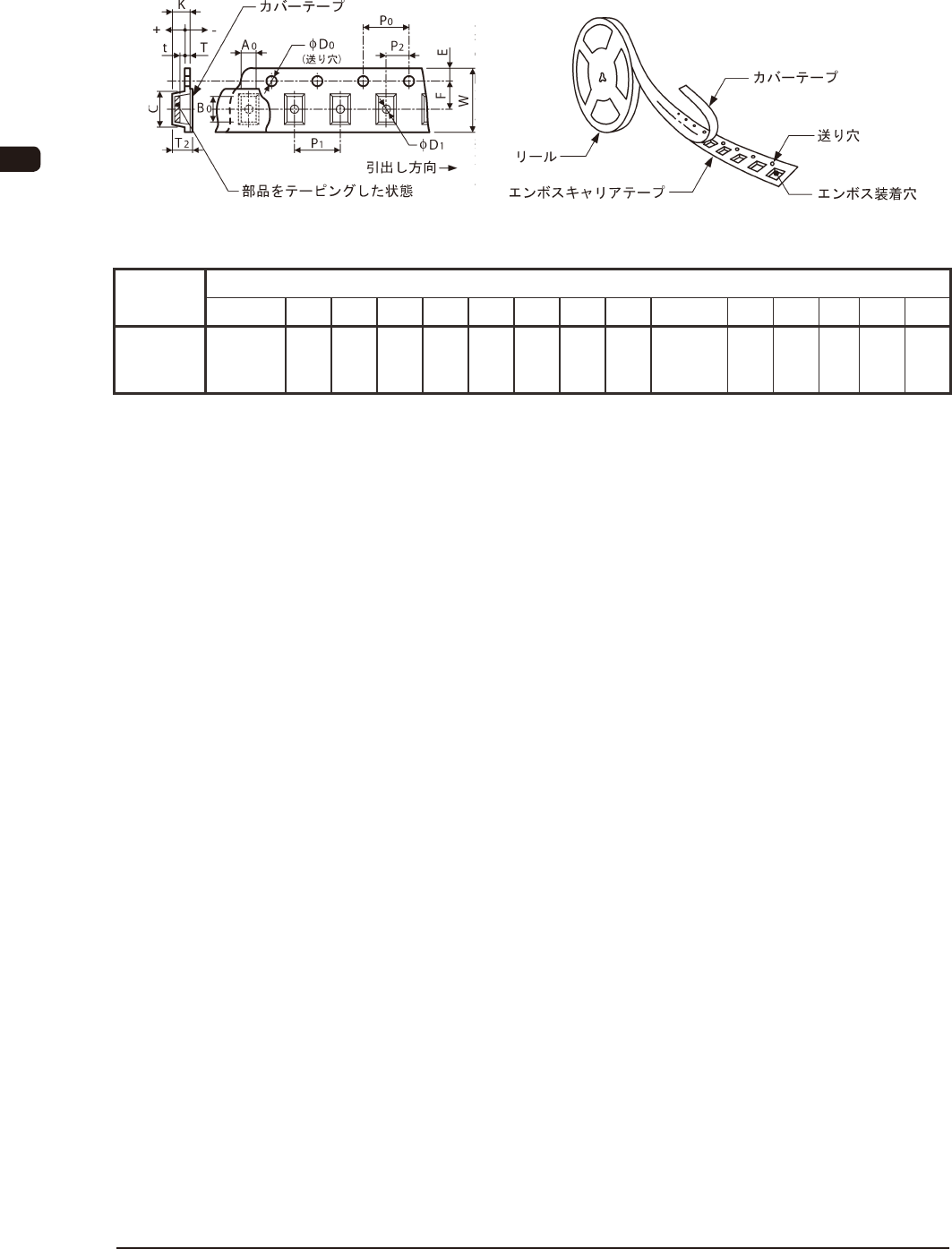

エンボスキャリア形テーピング
FH24FH25
テーピング寸法 (mm)
テープ幅×
送りピッチ
(mm)
A
0
B
0
W F E P
1
P
2
P
0
D
0
T T
2
K D
1
C t
4×1
0.3 を超え
0.7 以下
0.7
以下
4.0
± 0.08
1.8
± 0.03
0.90
± 0.05
1.0
± 0.03
1.0
± 0.03
2.0
± 0.04
φ 0.8
± 0.04
0.15 を超え
0.40 以下
0.7
以下
0.62
以下
-
1.0
以下
+ 0.1
- T
(注 g)
~
TH16
