OM-1605 10-8 10. 電気回路 0906-001
OM-1605
10-7
10. 電気回路
10.7 フィーダ制御回路図
(GD-24322/GD-44562/GD-72002/GD-88002)
1011-003 -(M804WP---1001)
OM-1605
10-8
10. 電気回路
0906-001
OM-1605
11-1
11. トラブルシューティング
11.トラブルシューティング
テープフィーダを使用中に起こるおもなトラブルと、その対処方法につい
て説明します。
トラブルが発生した場合には、どこの部分に原因があるかを確認して、対
処してください。

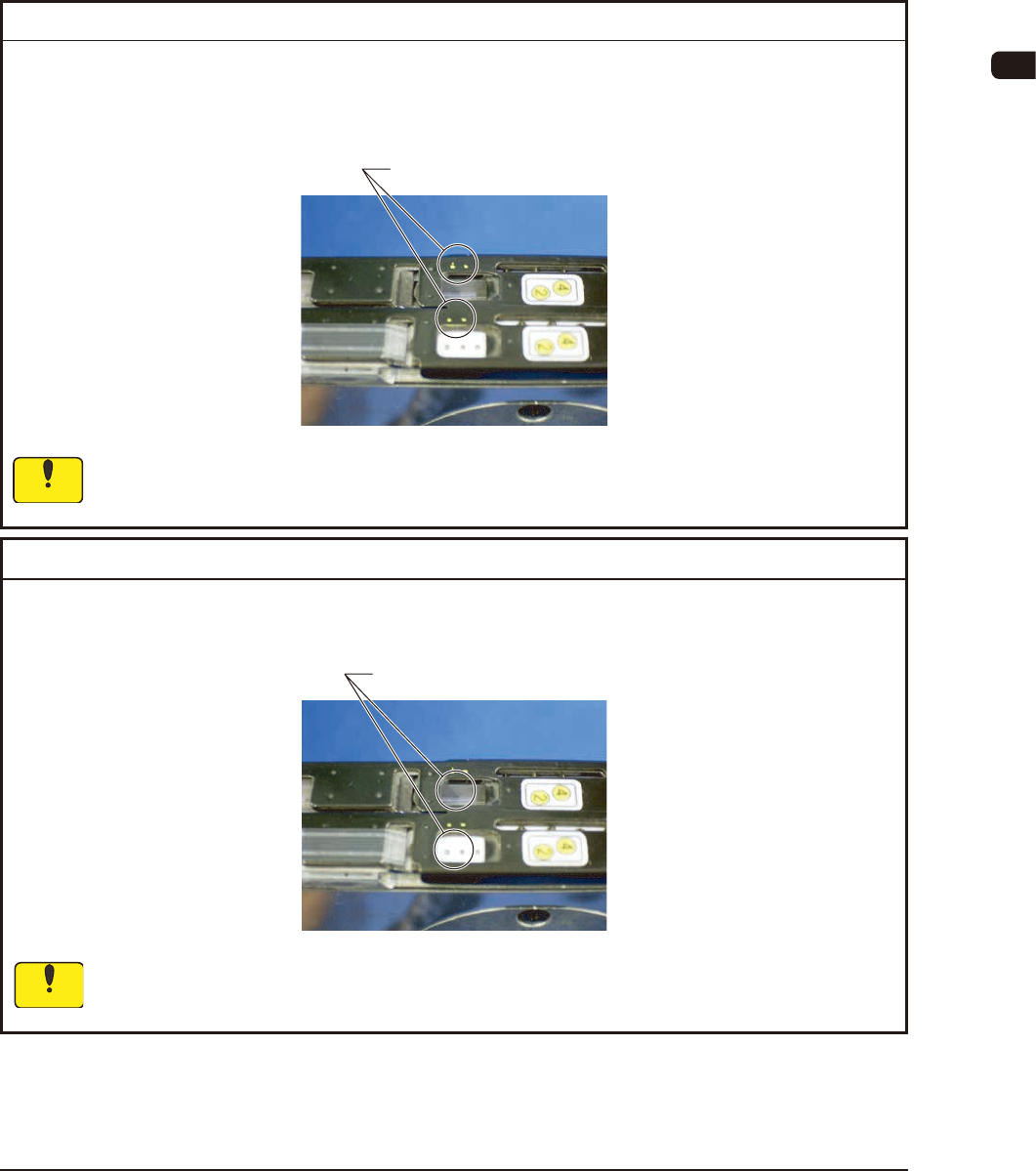

11.1 部品の吸着がうまくいかない
対処方法: “5. チップ部品の吸着位置合せ”に従い、チップ部品センタをサプレッサの
印に合せてください。
チップ部品センタと吸着位置を合せないと、正しく吸着が行えません。
要 因 :吸着位置合せが適正でなかった。
注 意
サプレッサの印
対処方法: フィーダ調整治具 JG-0209( 別売り ) で吸着位置を調整してください。
チップ部品センタと吸着位置を合せないと、正しく吸着が行えません。
要 因 :吸着位置がずれている。
吸着位置
注 意
0906-002
