OM-1605 1 1-2 11. トラブルシューティング 対処方法 : サプレッサに付着しているチップ部品やゴミなどの異物を取除き、サプレッ サをきれいに清掃してください。 異物が付いた状態でテーピング部品を取付けると、サプレッサの変形や吸着不良の原因とな りますので、取除いてください。 要 因 : サプレッサの内側にチップ部品が付着し、あばれる。 注 意 チップ部品やゴミなどの異物 1002-004 対処方法 : SIGMA…
OM-1605
11-1
11. トラブルシューティング
11.トラブルシューティング
テープフィーダを使用中に起こるおもなトラブルと、その対処方法につい
て説明します。
トラブルが発生した場合には、どこの部分に原因があるかを確認して、対
処してください。
11.1 部品の吸着がうまくいかない
対処方法: “5. チップ部品の吸着位置合せ”に従い、チップ部品センタをサプレッサの
印に合せてください。
チップ部品センタと吸着位置を合せないと、正しく吸着が行えません。
要 因 :吸着位置合せが適正でなかった。
注 意
サプレッサの印
対処方法: フィーダ調整治具 JG-0209( 別売り ) で吸着位置を調整してください。
チップ部品センタと吸着位置を合せないと、正しく吸着が行えません。
要 因 :吸着位置がずれている。
吸着位置
注 意
0906-002
OM-1605
11-2
11. トラブルシューティング

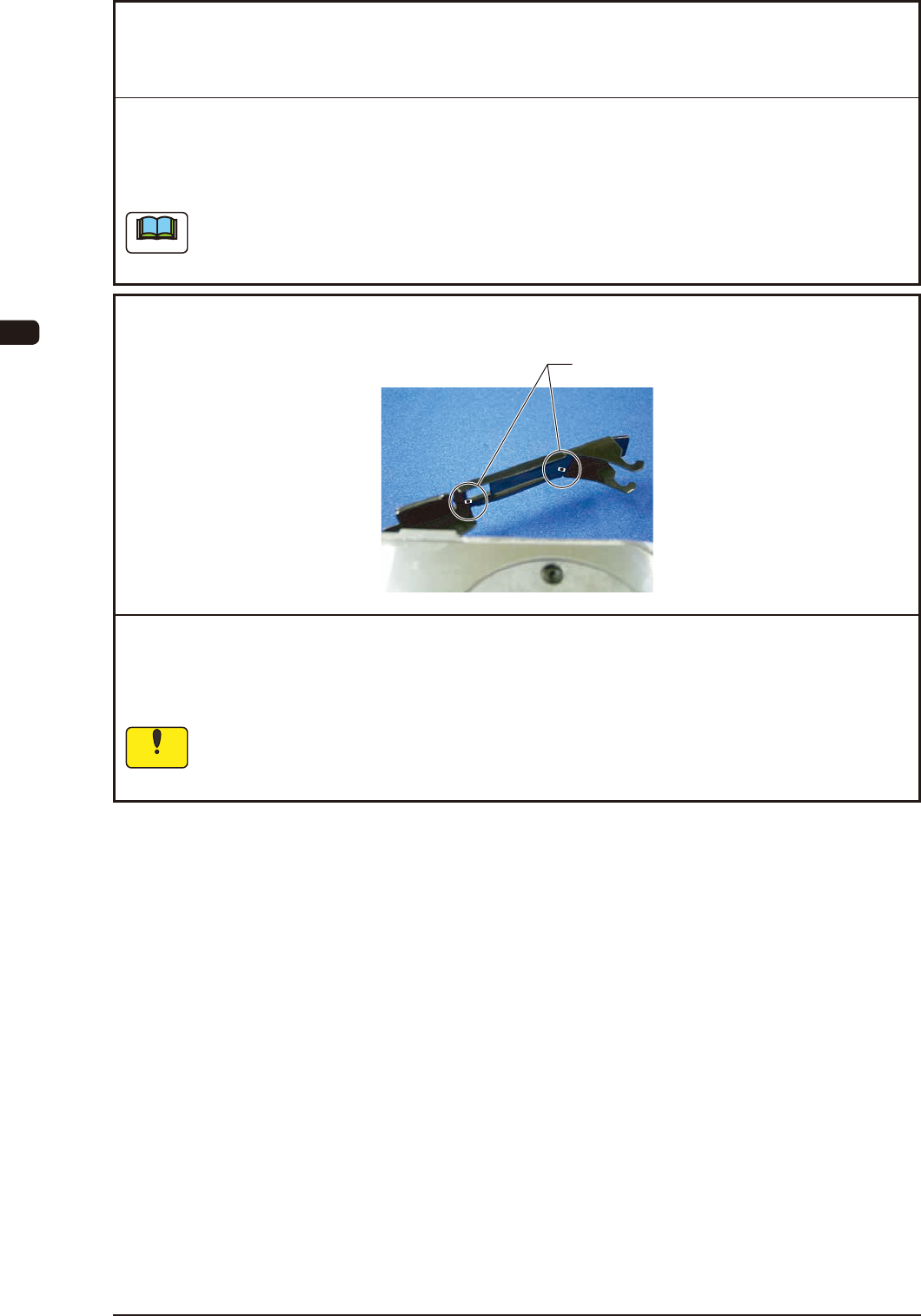

対処方法: サプレッサに付着しているチップ部品やゴミなどの異物を取除き、サプレッ
サをきれいに清掃してください。
異物が付いた状態でテーピング部品を取付けると、サプレッサの変形や吸着不良の原因とな
りますので、取除いてください。
要 因 :サプレッサの内側にチップ部品が付着し、あばれる。
注 意
チップ部品やゴミなどの異物
1002-004
対処方法: SIGMA-G4/G5 本体取扱説明書“第 4 巻 : メンテナンス & トラブルシューティ
ング”に従い、装置 (SIGMA-G4/G5) の吸着ノズルの清掃を行ってください。
工場内にほこりの多い場合や紙テープ部品を多く使用する場合は、吸着ノズルや吸着ノズル
フィルタが汚れやすくなるので、定期的に清掃を行ってください。
要 因 :吸着ノズルが汚れている。
吸着ノズル穴が詰まっている。
真空フィルタが汚れている。
ノート
OM-1605
11-3
11. トラブルシューティング
0906-002
11.2 テープフィーダが正常にロックできない
対処方法: フィーダベースに付着しているチップ部品、ゴミなどの異物を取除き、フィー
ダベースをきれいに清掃してください。
テープフィーダがロックされていない状態で使用すると、装置の破損や吸着不良の原因とな
ります。
テープフィーダをフィーダベースに確実に取付けてください。
要 因 :フィーダベースにチップ部品やゴミなどの異物の付着がある。
ノート
