OM-1605
11-9
11. トラブルシューティング
11.5 カバーテープが切れる
対処方法: 新しいテープに交換してください。
テープが古くなると性質が変り、耐力やはく離するときの力などが変化します。
要 因 :古いテープを使用している。
ノート
対処方法: サプレッサに付着しているチップ部品やゴミなどの異物を取除き、サプレッ
サをきれいに清掃してください。
異物が付いた状態でテーピング部品を取付けると、サプレッサの変形や吸着不良の原因とな
りますので、取除いてください。
要 因 :サプレッサの内側にチップ部品やゴミなどの異物が付着し、カバーテー
プを傷つけている。
注 意
チップ部品やゴミなどの異物
1002-003
OM-1605
11-10
11. トラブルシューティング

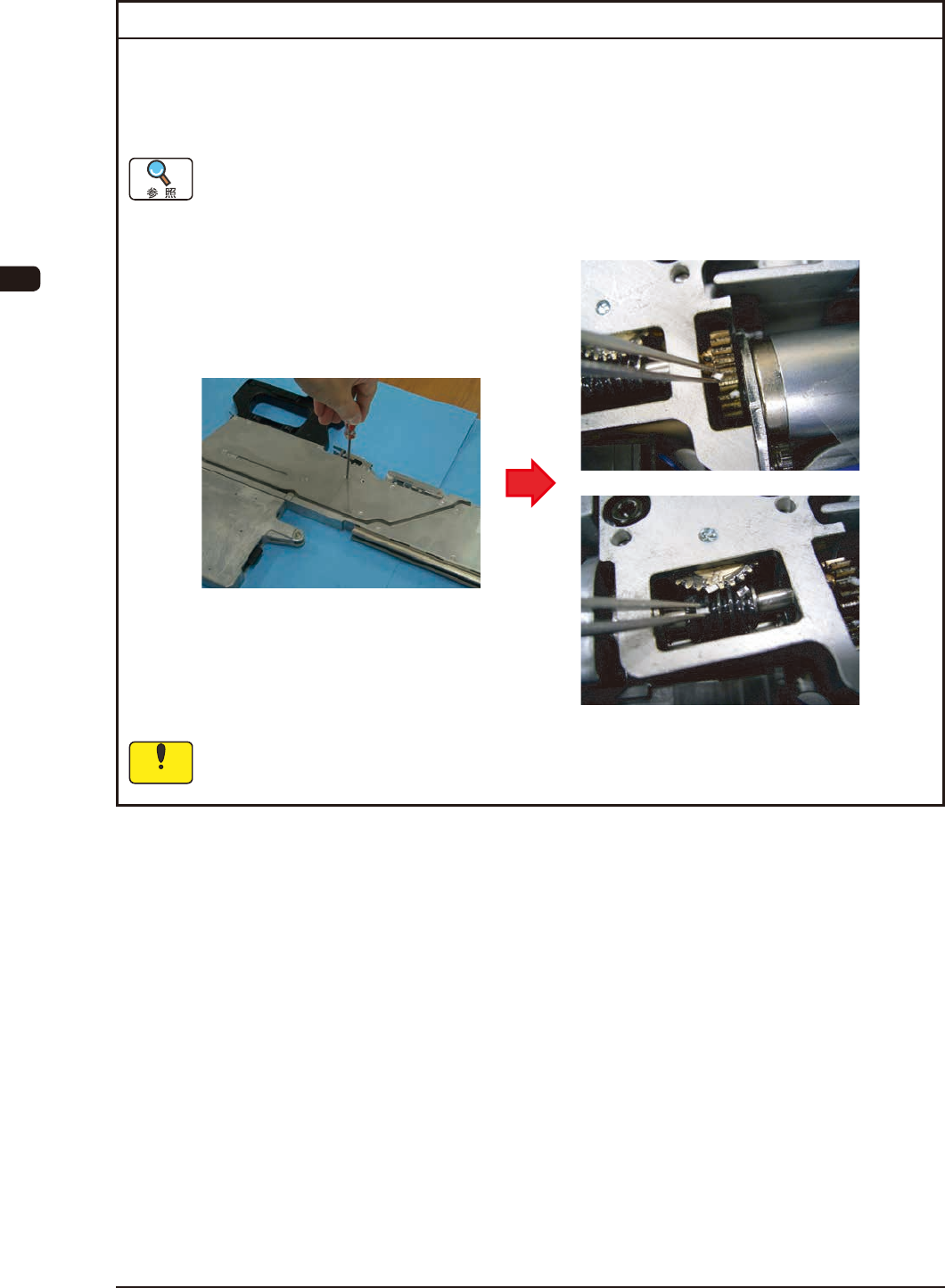

11.6 巻取りギヤが回転しない
対処方法: 巻取りギヤ部に付着しているチップ部品やゴミなどの異物を取除き、ギヤを
きれいに清掃してください。
巻取りギヤ部の清掃後は、給油をしてください。
詳細については、“7.3.3 3 か月毎メンテナンス”のカバーテープ巻取りギヤ部を参照して
ください。
異物が付いた状態で動作させると磨耗などの原因となりますので、取除いてください。
要 因 :巻取りギヤ部にチップ部品やゴミなどの異物が付着し回転不良となる。
注 意
1002-003
OM-1605
11-11
11. トラブルシューティング
11.7 吸着ミス原因追求フローチャート
部品吸着ミスが発生した場合に、原因を追求するためのフローチャートで
す。
11.7.1部品立ちが起きる
現象
確認事項 対象方法
部品立ちが多い
リコール確認
同一ノズルで発生していませんか ?
ラインセンサ計測値が同じくらいでは
ないですか ?
吸着高さ設定確認
ライブラリの吸着高さの設定は適切ですか ?
簡易荷姿、フィーダオフセットBの設定は
適切ですか ?
吸着位置確認
吸着位置はズレていませんか ?
部品確認
チップポケットのクリアランスが大きく
ありませんか ?
ノズルを清掃してください。
ラインセンサを清掃してください。
吸着位置の教示してください。
吸着位置の調整 ( フィーダ調整治具 )
してください。
標準吸着高さ設定
8 mm 幅紙テープ
0603 サイズ：-0.1 mm
1005 サイズ：-0.05 mm
1608 サイズ：0 mm
8 mm 幅エンボステープ
サイズに関係なく、0 mm
吸着位置追従機能 OFF にしてください。
11.7.2部品なしが起きる
現象
確認事項
対象方法
部品なしが多い
スプライシング確認
スプライシング時のカット位置は適切
ですか ?
スプロケット確認
キャリアテープの送り穴とスプロケット
の歯が噛合っていますか ?
カット治具の位置決めピンにテープを
いれてカットしてください。
テープを再セットしてください。
テープ走行の妨げとなっているものは
ないかを確認してください。
