OM-1605
2-18
2. テープの取付けおよび取外し方法

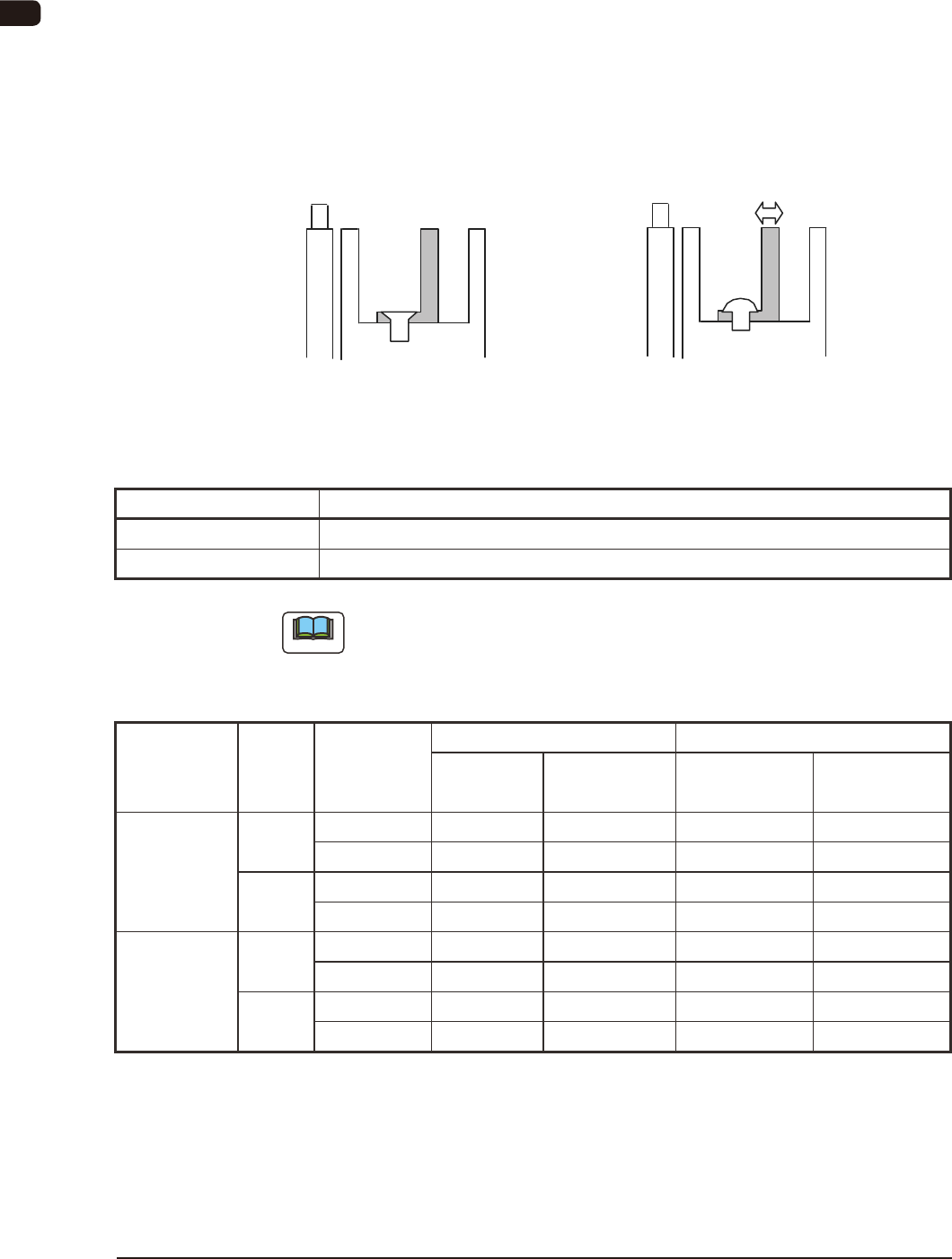

2.5 テープガイドと補助サプレッサ
2.5.1 テープガイドの説明
テープガイドの固定は“皿ネジ固定”、“なべ小ネジ固定”の 2 種類
があり、それぞれの使用方法で、エンボスポケット幅、エンボスポケット
深さの適用寸法が異なります。
12 mm 幅、16 mm 幅、24 mm 幅12 mm 幅、24 mm 幅
皿ネジ固定
（通常時）
なべ小ネジ固定
（テープ片落ち時）
可動式
テープ使用時
テープ使用時
FB21
固定方法 使用方法
皿ネジ テープ幅切替時に使用する
なべ小ネジ テープがシュートから片落ちする場合に調整して使用する（ノート）
TB1
ノート
12 mm ～ 24 mm でポケット幅が許容であれば使用可能です。
テープ幅が JIS 規格より狭い場合に発生するテープ片落ちに対応します
。
•
テープガイドの使用時、未使用時の供給可能エンボス寸法とフィーダ寸法
機種
テープ
幅
固定方法
供給可能エンボス寸法 フィーダ寸法
最大
ポケット幅
最大
ポケット深さ
テープガイド
幅
テープガイド
深さ
GT-12162
12mm
皿ネジ 8.4mm 12.1mm 8.5mm 14.0mm
なべ小ネジ 8.4mm 11.5mm 7.7 ～ 8.5mm 12.3mm
16mm
なべ小ネジ 11.5mm 11.5mm 11.6mm 12.3mm
ガイドなし 12.3mm 12.1mm 12.4mm 14.0mm
GT-24322
24mm
皿ネジ 20.3mm 16.1mm 20.4mm 18.7mm
なべ小ネジ 20.3mm 16.1mm 19.4 ～ 20.4mm 16.6mm
32mm
なべ小ネジ - - - -
ガイドなし 24.0mm 16.1mm 25.4mm 18.7mm
TB2
1002-003
OM-1605
2-19
2. テープの取付けおよび取外し方法

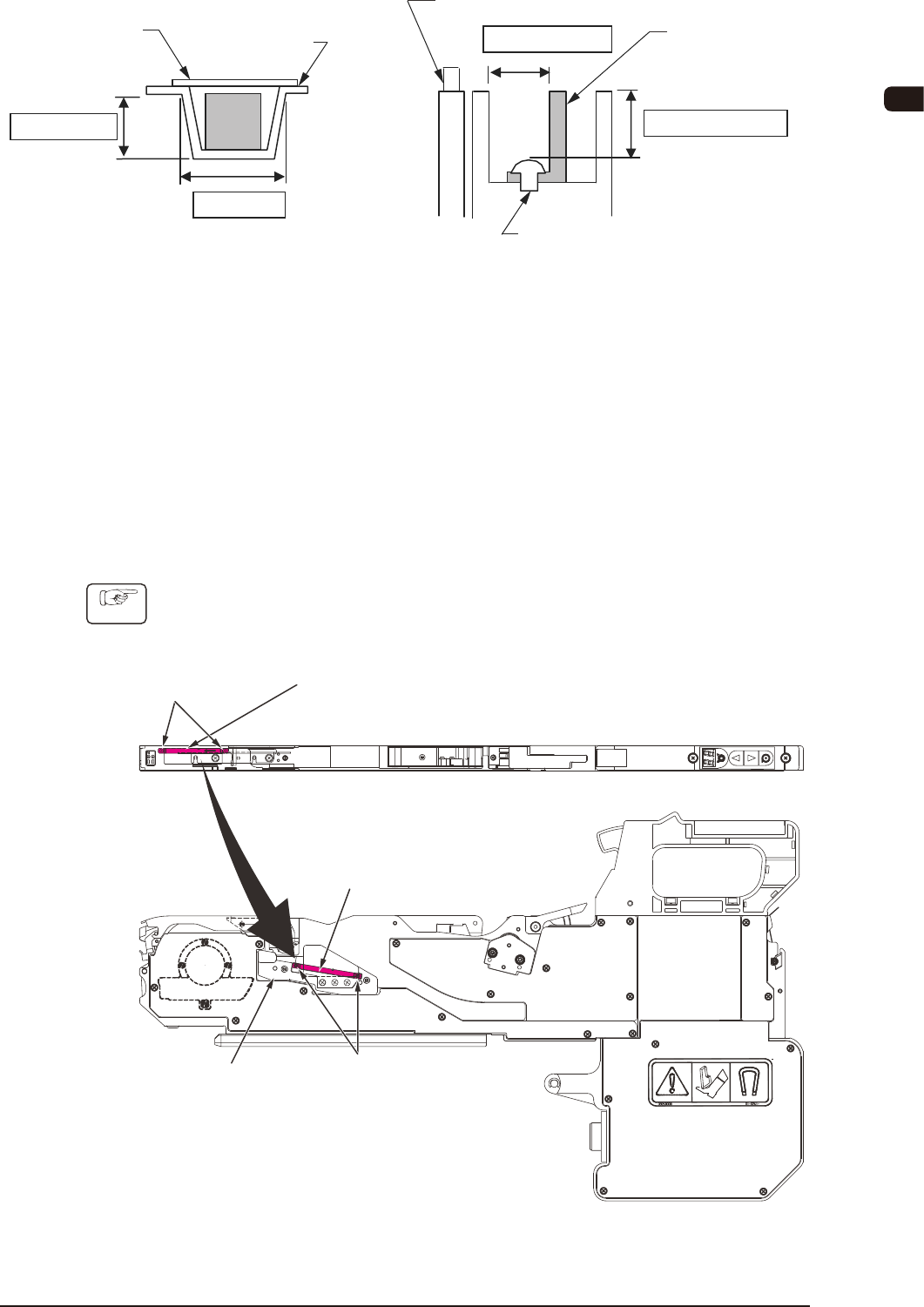

ポケット深さ
ポケット幅
テープガイド幅
スプロケット
テープガイド
ネジ
テープガイド深さ
キャリアテープ
カバーテープ
FB22
2.5.2 16mm 幅テープ、32mm 幅テープ、56mm 幅テープ使用前の準備
GT-12162、GD-12162 で 16 mm 幅、GT-24322、GD-24322 で 32 mm 幅のテー
プを使用する場合は、付属のテープガイドと補助サプレッサの取外しが必
要です。
また、GT-44562、GD-44562 で 56 mm 幅のテープを使用する場合は、補助
サプレッサと部品転落防止カバーの取外し、およびテープガイドの移動が
必要です。
•
16mm 幅テープ使用時
手順
(1) 精密ドライバで固定ネジ ( なべ小ネジ ) を緩めて、補助サプレッサ
を取外し、補助サプレッサ収納部に取付ける。
補助サプレッサ収納部
収納
固定ネジ
（なべ小ネジ）
補助サプレッサ
補助サプレッサ
固定ネジ
（なべ小ネジ）
FB23
1002-003
OM-1605
2-20
2. テープの取付けおよび取外し方法

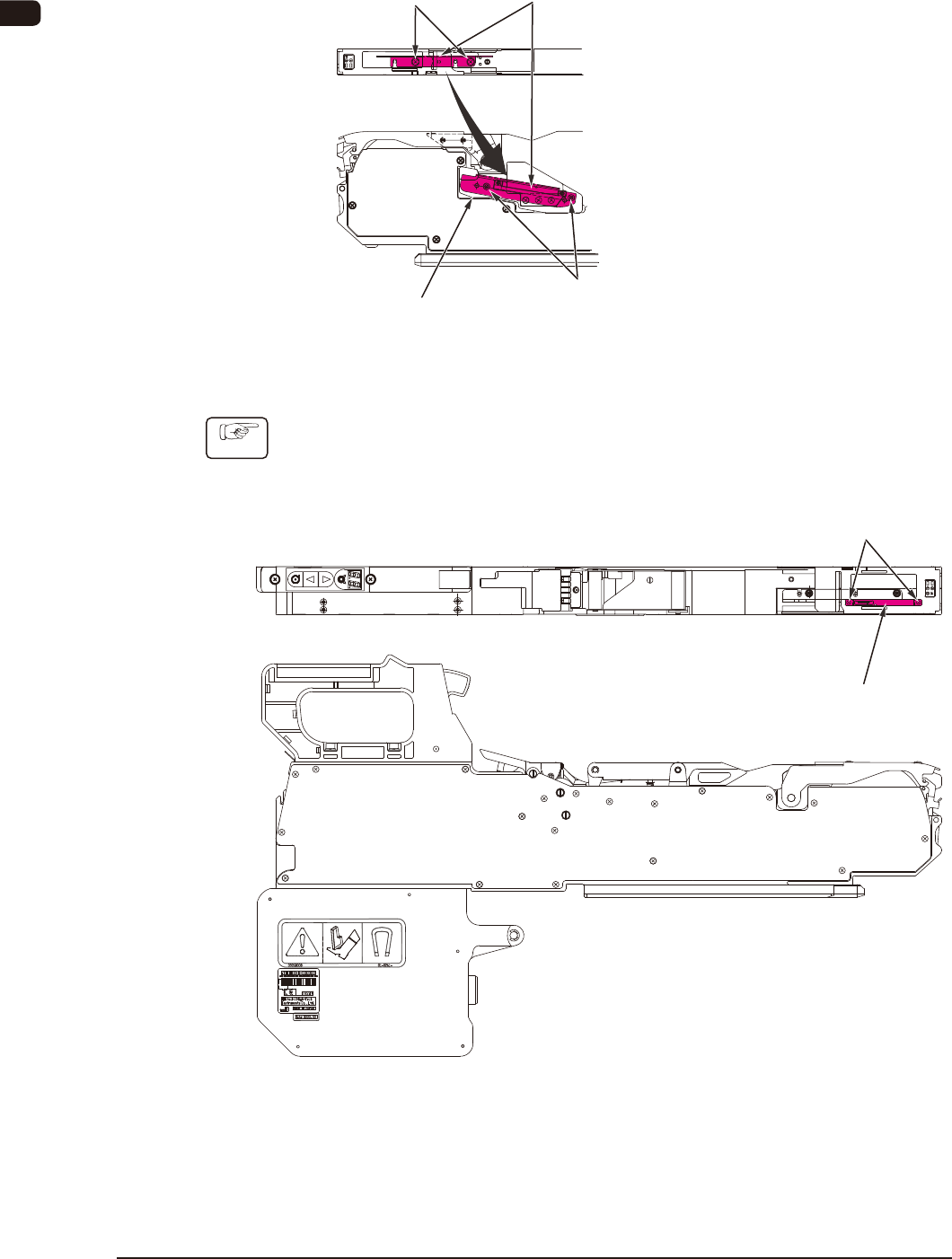

(2) 固定ネジ（皿ネジ ) を緩めて、テープガイドを取外し、テープガイ
ドを補助サプレッサ収納部に取付ける。
FB24
•
32mm 幅テープ使用時
手順
(1) 精密ドライバで固定ネジ ( なべ小ネジ ) を緩めて、補助サプレッサ
を取外す。
補助サプレッサ
固定ネジ
（なべ小ネジ）
FB25
0906-002
補助サプレッサ収納部
収納
テープガイド
固定ネジ
（皿ネジ）
固定ネジ
（皿ネジ）
