OM-1605 2-33 2. テープの取付けおよび取外し方法 2.8.1 12、16mm用マグネットプレートの取付け方法 手順 (1) マグネットプレートを収納部から取出す。 精密ドライバにて、固定ネジ（皿ネジ）を取外します。 取外した固定ネジは、シュート部に取付ける際に使用します。 (2) 矢印方向に引出して取出す。 ( 収納する場合 ) 収納する際はこの逆手順で収納し、マグネットプレートを上から押 して変形させて収納部へ入れ…
OM-1605
2-32
2. テープの取付けおよび取外し方法
1002-003

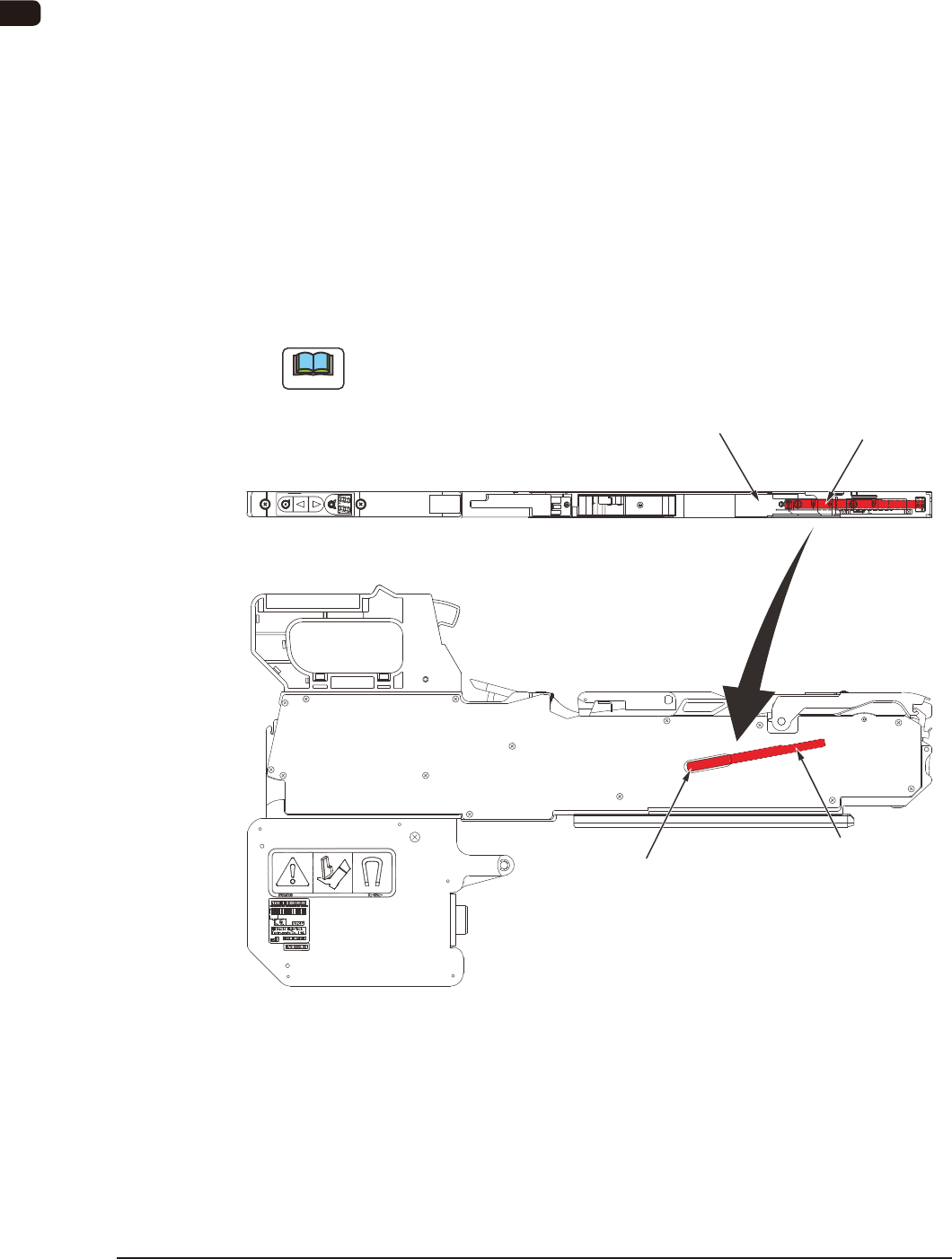

2.8 GT-12162マグネットプレートの取扱い
12、16 mm 幅テープフィーダでは、チップ部品の吸着姿勢を安定させるた
め、マグネットプレートがあります。
ただし、チップ部品の種類、大きさ、材質などによって磁気吸引力の効果
に差があります。
マグネットプレートは磁石がチップを吸引する磁力を利用するため、非磁
性材料のチップには効果がありません。
また、チップ部品によっては磁気が部品特性や、チップ部品の吸着姿勢に
悪影響をおよぼす可能性があります。
影響をご確認のうえ、悪影響がある場合には、シュート部からマグネット
プレートを取外し、マグネットプレート収納部に戻してご使用ください。
通常は、マグネットプレートを収納部に収納しておき、吸着率の悪い部品
の場合のみシュート部に設置してください。
ノート
形状が薄い備品の場合、吸着率が悪いことが多いため、マグネットプレー
トを使用します。
マグネットプレート収納部
マグネットプレート
マグネットプレート
収納
シュート部
FB42
OM-1605
2-33
2. テープの取付けおよび取外し方法

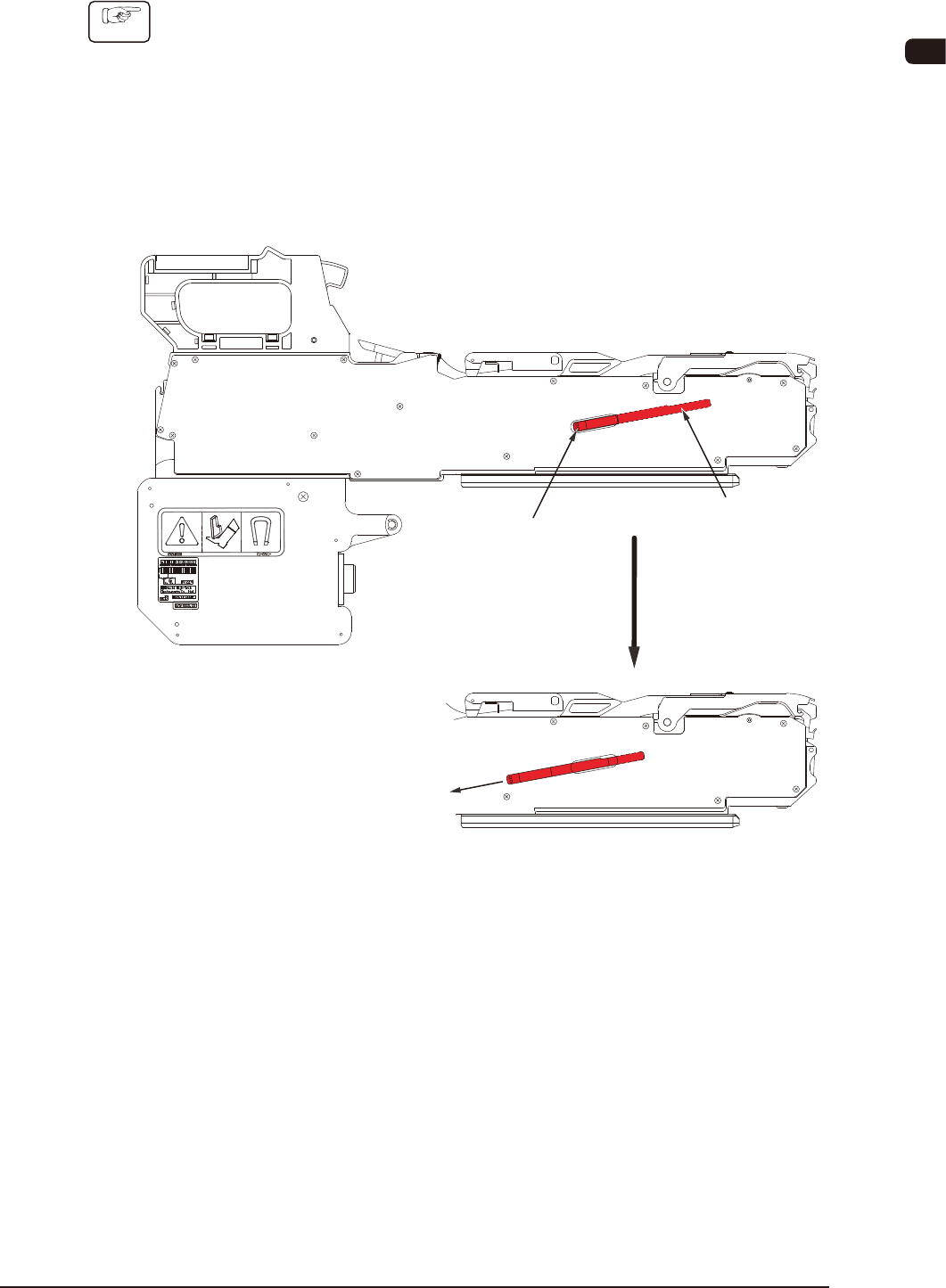

2.8.1 12、16mm用マグネットプレートの取付け方法
手順
(1) マグネットプレートを収納部から取出す。
精密ドライバにて、固定ネジ（皿ネジ）を取外します。
取外した固定ネジは、シュート部に取付ける際に使用します。
(2) 矢印方向に引出して取出す。
( 収納する場合 )
収納する際はこの逆手順で収納し、マグネットプレートを上から押
して変形させて収納部へ入れます。
マグネットプレート
引き出し方向
固定ネジ
（皿ネジ）
FB43
1002-003
OM-1605
2-34
2. テープの取付けおよび取外し方法

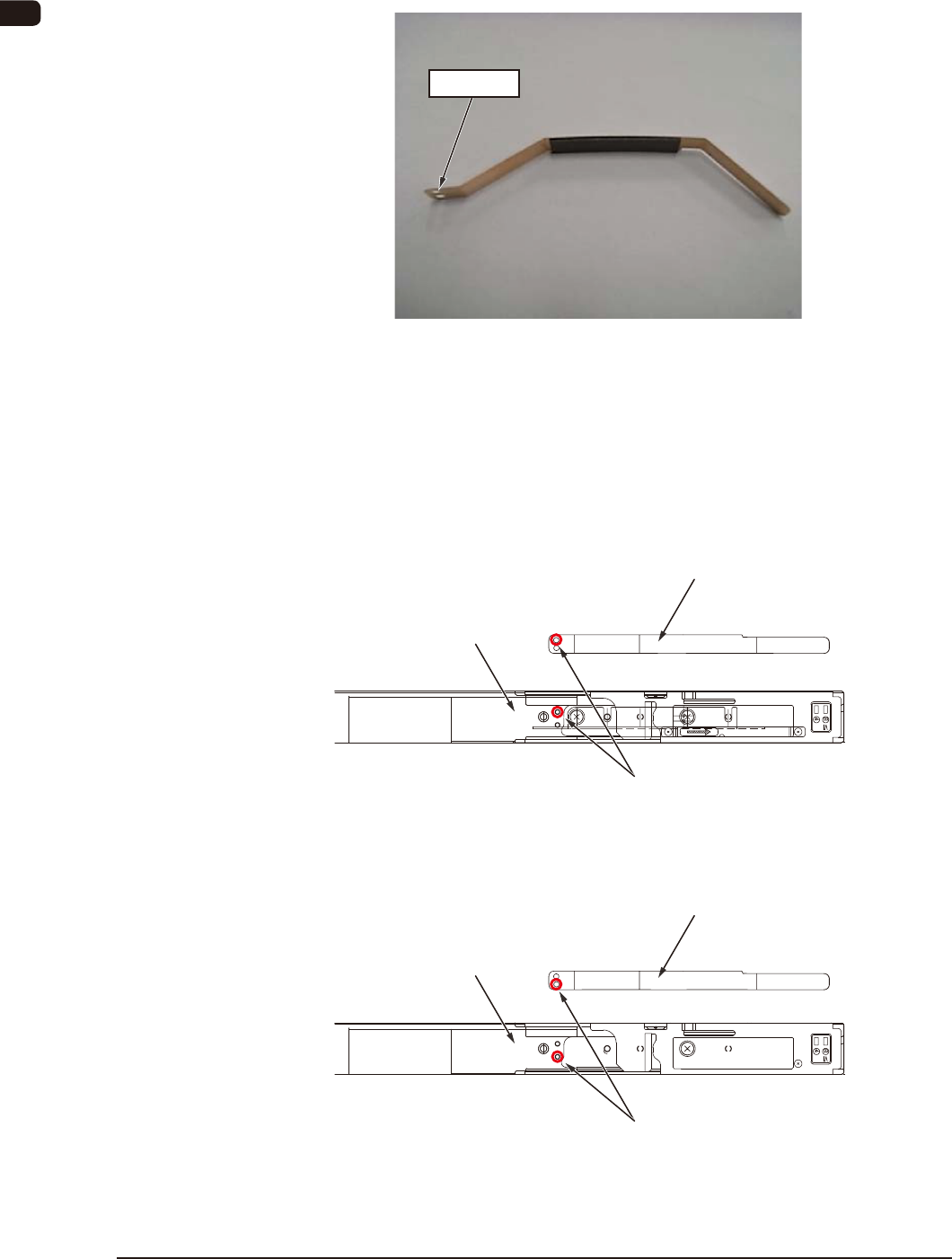

マグネットプレートの取付け位置
•
マグネットプレートの外観
収納部から取出したマグネットプレートは FB44 のような外観です。
固定穴
FB44
•
マグネットプレートの固定穴および設置場所
マグネットプレートおよびテープフィーダには固定用の穴が 2 か所
あります。
12 mm テープ使用時と 16 mm テープ使用時では使用する固定穴が異な
ります。
マグネットプレート
シュート部
12 mmテープ使用時
マグネットプレート
シュート部
16 mmテープ使用時
FB45
0906-002
