OM-1605
2-35
2. テープの取付けおよび取外し方法

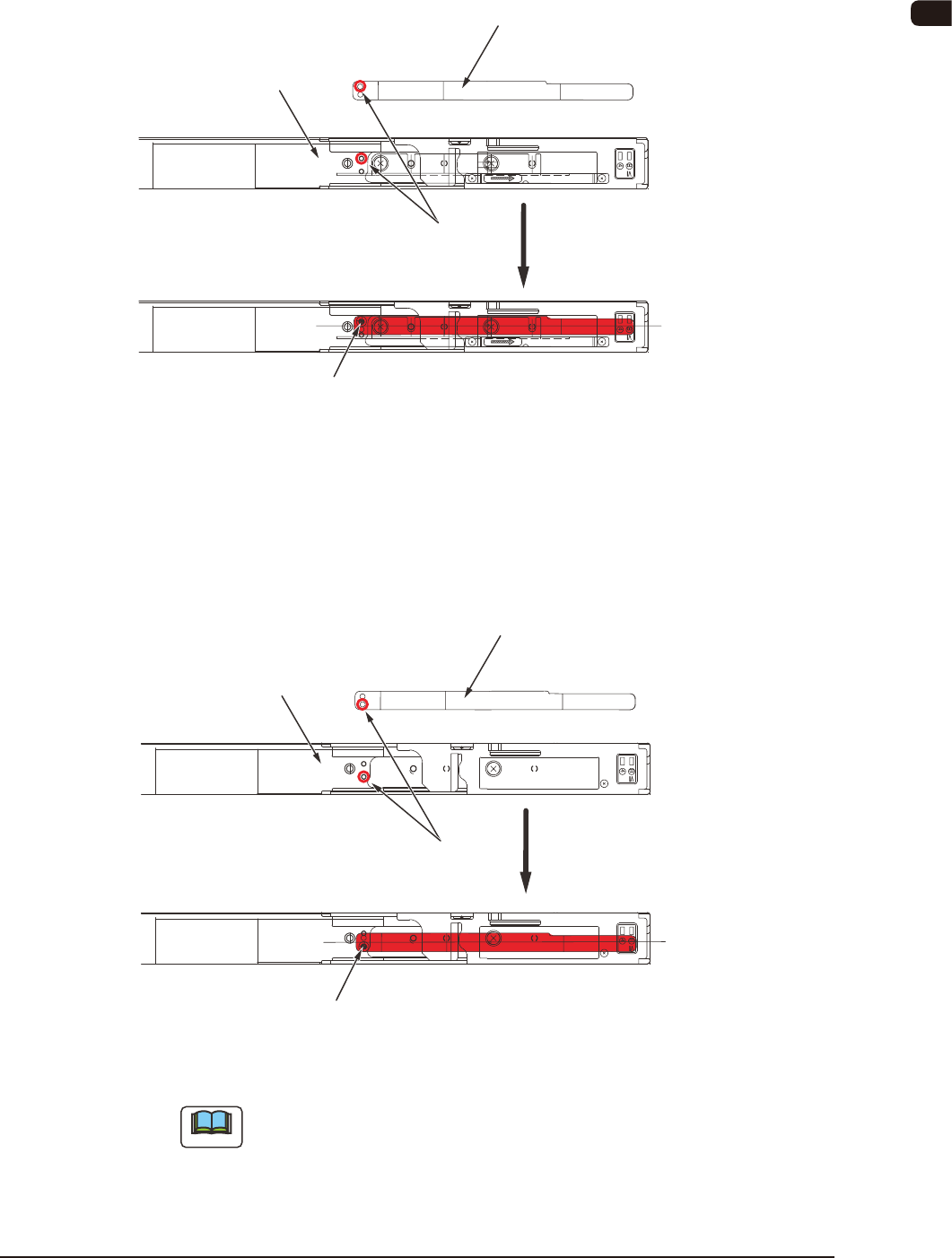

12mm幅テープ使用時のマグネットプレート取付け
12 mm 幅テープ専用の固定穴位置に合せ、マグネットプレートがシュー
トの中心になるように固定します。
マグネットプレート
シュート部
シュート中心位置
固定穴位置
固定ネジ
（皿ネジ）
FB46
16mm幅テープ使用時のマグネットプレート取付け
16 mm 幅テープ専用の固定穴位置に合せ、マグネットプレートがシュー
トの中心になるように固定します。
マグネットプレート
シュート部
固定穴位置
シュート中心位置
固定ネジ
（皿ネジ）
FB47
ノート
マグネットプレート使用後は、シュート部から取外してマグネットプ
レート収納部に収納してください。
取外したまま放置すると、マグネットプレートの変形や紛失の原因に
なります。
0906-002
OM-1605
2-36
2. テープの取付けおよび取外し方法
1007-002
2.9 8mm 用カバーテープテンションレバー部のバネの設定
•
対象機種:GT-28080/28081/28082/28083
•
カバーテープテンションレバー部のバネの標準設定値
バネの標準設定値は調整ねじのフランジ部と六角ナットの隙間寸法
が 0 mm となっています。
テンションレバー部バネ設定位置
標準設定位置:フランジと六角ナットの隙間0 mm
カバーテープテンションレバー部
調整ねじ
フランジ
バネ
テンションレバー
六角ナット
バネの標準設定位置FB48
•
テープフィーダの動作中に、カバーテープ巻取り異常（E1 エラー）
が多発する場合の設定
カバーテープの種類によっては、バネ設定が標準のままでは、テー
プが正常に巻取れず、サプレッサのはく離隙間部にテープが巻込ん
でしまう場合があります。
このエラーが多発する場合、テンションレバー部のバネの設定を下
図のように変更します。
テンションレバー部バネ設定位置
変更位置：フランジと六角ナットの隙間1.7 mm
調整ねじ
フランジ
バネ
テンションレバー
六角ナット
バネの変更位置FB48-1
OM-1605
2-37
2. テープの取付けおよび取外し方法
1007-001
•
調整方法
手順
(1) 六角ナットを緩める。
(2) 調整ねじの上にある溝をマイナスドライバーで時計回りに 5 回転ね
じ込む。
（標準位置から 5 回転ねじ込むと約 1.7 mm になり、テープ巻取り力は、
標準の 1.4 倍になります。）
(3) 六角ナットを上面位置まで戻して固定する。
