OM-1605
3-2
3. テープフィーダの取付けおよび取外し方法
3.1 テープフィーダの取付け手順
注意
テープフィーダは落下させないように着脱してください。
フィーダの機種によっては、重量の重いものもあります。
フィーダの取外しを片手で行いますとベースから外れたと
きの重みを片手で支えきれない場合があり落下の危険があ
ります。
テープフィーダを落とすと、足のケガや、フィーダ破損の
可能性があります。
両手で 1 台ずつ取扱い、落とさないように注意してくださ
い。
手順

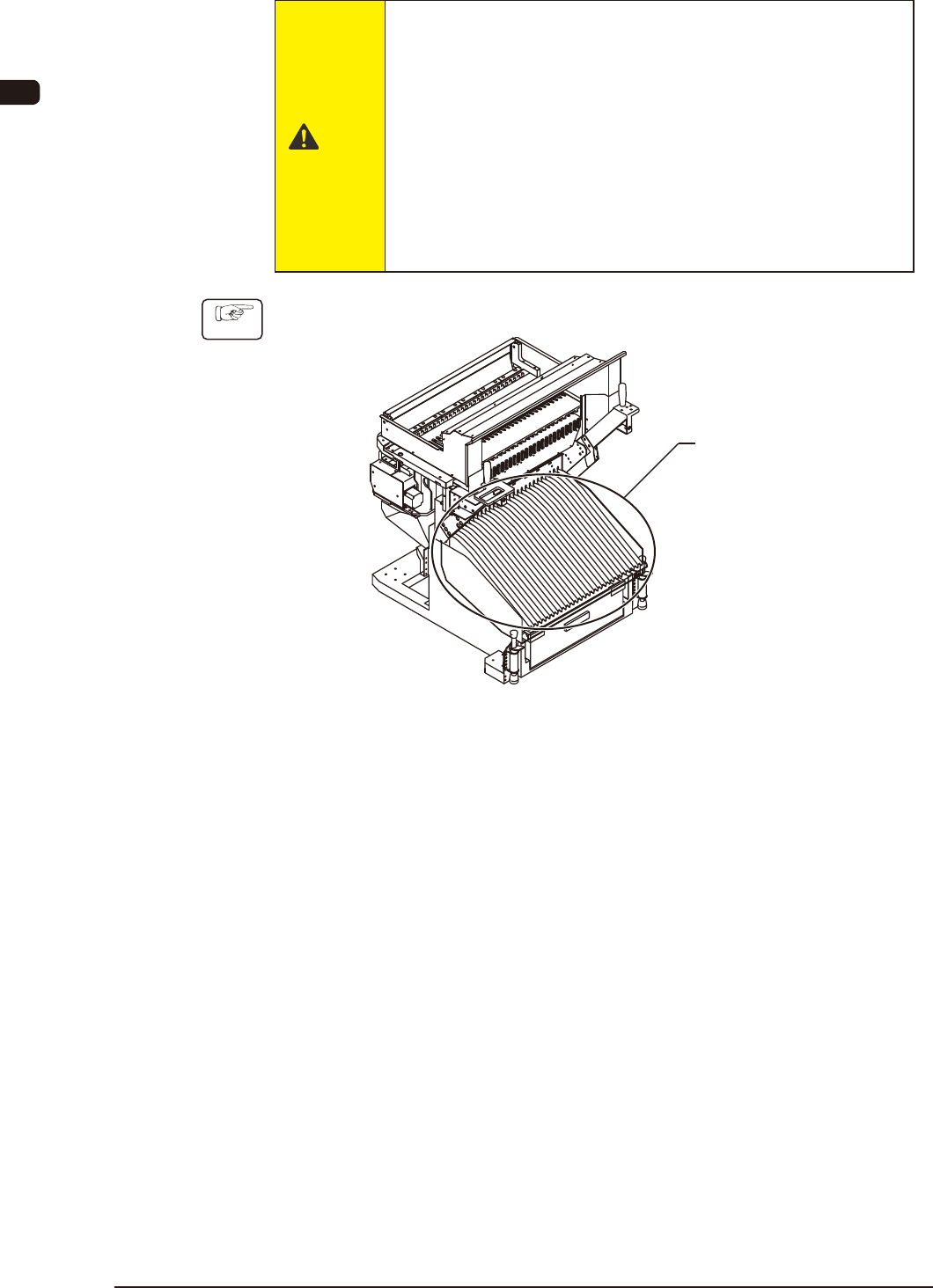

(1) リールを一括交換カートのリール保持部のリール受けにセットする。
リール保持部
FC1
1011-004
OM-1605
3-3
3. テープフィーダの取付けおよび取外し方法
フィーダ寸法および条件
型 式
フィーダベース
搭載本数（本）
フィーダ幅
(mm)
最大リール幅
(mm)
使用ピッチ
GT-28080
GD-28080
30 20.2 14.4 1
GD-28081
GT-28082
GD-28082
GD-28083
GT-12162
GD-12162
30 20.2
12 mm テープ：18.4
16 mm テープ：22.4
12 mm テープ :1
16 mm テープ :2
ノート(c)
GT-24322
GD-24322
15 39.0
24 mm テープ：30.4
32 mm テープ：38.4
2
GT-44562
GD-44562
10 61.7
44 mm テープ：50.4
56 mm テープ：62.4
3
GT-72002
GD-72002
7 78.2 72 mm テープ：89.0 4
GT-88002
GD-88002
6 94.0 88 mm テープ：105.0 5
TC1
1011-001
OM-1605
3-4
3. テープフィーダの取付けおよび取外し方法
ノート
(a) リール保持部の仕切り板ピッチは 21 mm、仕切り板の厚さは 0.8 mm
です。
(b) 2 ピッチ以上使用するときには、仕切り板を取外してください。
注 意
仕切り板の抜差し時は、指の切傷に注意してください。
(c) 16 mm 幅テープの場合、最大リール幅がフィーダピッチ（21 mm）を
超えるため、リールをセットするときに 2 ピッチ必要となります。
(d) 8 mm デュアルテープフィーダを使用するときには、リール受けレ
バーを下ろし、リール 2 巻をリール受けレバーの上と下にセットし
てください。
大リール 2 巻の組合せはできません。
また、大リールをセットする際はレバーを元の位置に戻してセット
してください。
リール保持部
仕切り板
リール受けレバー
（小リール対応時）
4ピッチ
3ピッチ
2ピッチ
1ピッチ
リール受けレバー
（大リール対応時）
大リールの取付け位置
小リールの取付け位置
FC2
0906-002
