OM-1605
4-6
4. 操作パネル

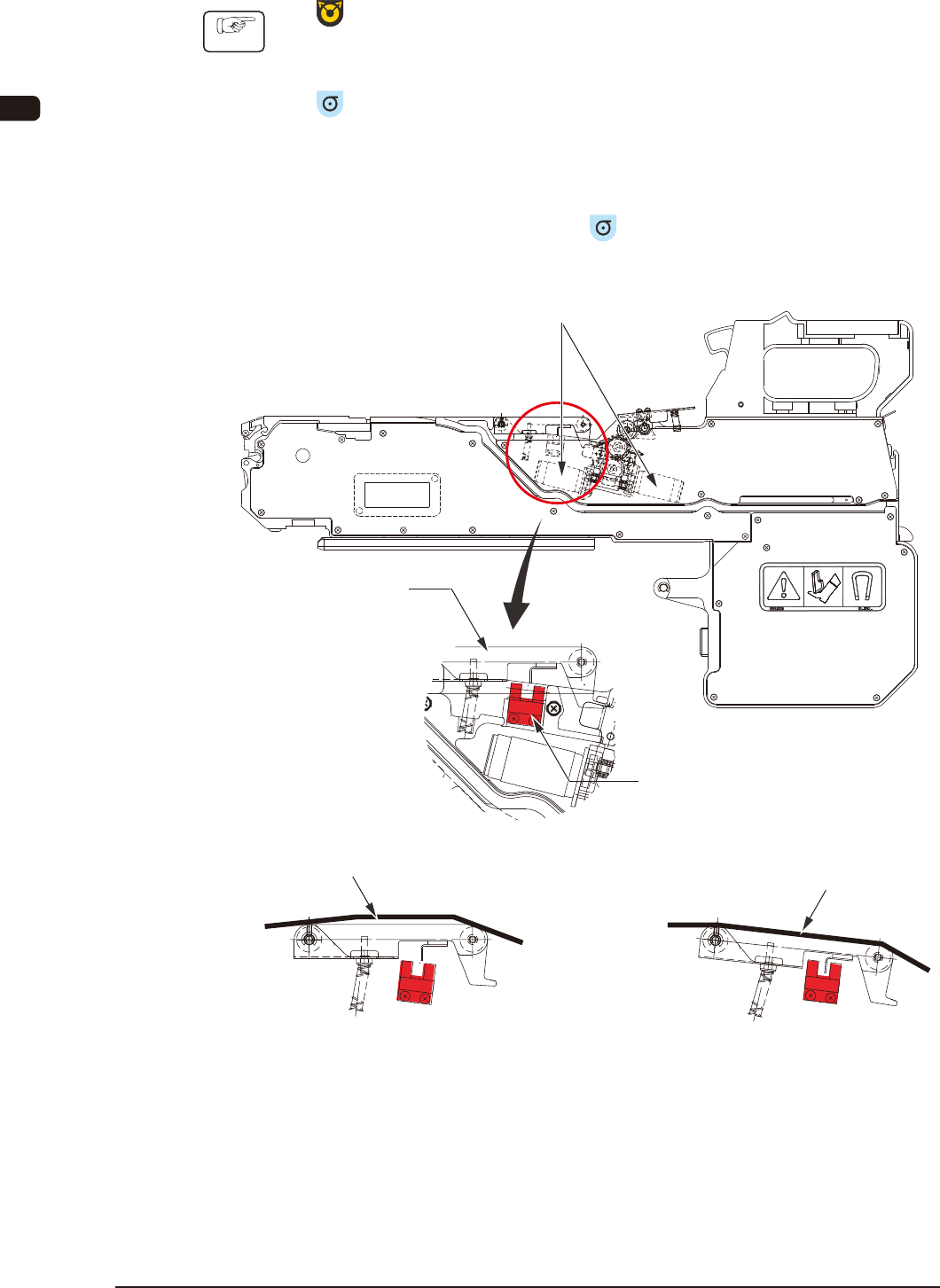

4.2.7 カバーテープの巻取り操作
手順
(1) ボタンを押して、レーンを選択する。
(8 mm 幅デュアルテープフィーダのみ）
(2)
ボタンを押す。
押している間だけ、カバーテープ巻取りモータが作動します。
ただし、カバーテープ巻取り部のカバーテープテンション検出セン
サが働くと、モータは自動停止します。
また、センサ ON 状態のときに
ボタンを押しても、カバーテープ
巻取りモータは作動しません。
カバーテープテンション検出センサ
カバーテープ
テンションレバー
カバーテープ巻取りモータ
カバーテープ
カバーテープ
カバーテープがたるんでいる状態の時
（テンション検出センサOFF状態）
カバーテープがたるみなし状態の時
（テンション検出センサON状態）
FD2
0906-002
OM-1605
4-7
4. 操作パネル
4.2.8 連続送り操作
最小ピッチ送り動作を連続で繰り返す操作です。
手順
(1) ボタンを押して、レーンを選択する。
(8 mm 幅デュアルテープフィーダのみ）
(2) カバーテープがたるみなし状態（カバーテープテンション検出セン
サ ON 状態）で、
ボタンを押し、そのままの状態で ボタンを
押す。
ボタン、 ボタンを一緒に押している間、連続送りが継続され
ます。
(3) どちらかのボタンを離す。
その時点で、最小ピッチ送り動作は行われず終了します。
ノート
ボタンを押したときに、カバーテープがたるんでいる場合（カバー
テープテンション検出センサ OFF 状態）は、カバーテープの巻取り動作
が優先されます。
4.2.9 テープ送り減速設定の解除
部品ライブラリデータでテープ送り速度の減速が設定されている場合、該
当レーンのドット表示
が点滅となり、送りピッチ設定操作ができな
い状態となります。
通常の状態に戻すためには、送り減速設定の解除が必要です。
手順
(1) ボタンを押して、レーンを選択する。
(8 mm 幅デュアルテープフィーダのみ）
(2)
ボタンを押し、2 秒以内に ボタンを押して、同時押しの状
態を 2 秒間継続する。
2 秒間の操作継続が確認された後、ドット表示
の点滅が点灯と
なり、送りピッチ設定操作が可能になります。
0906-002
OM-1605
4-8
4. 操作パネル

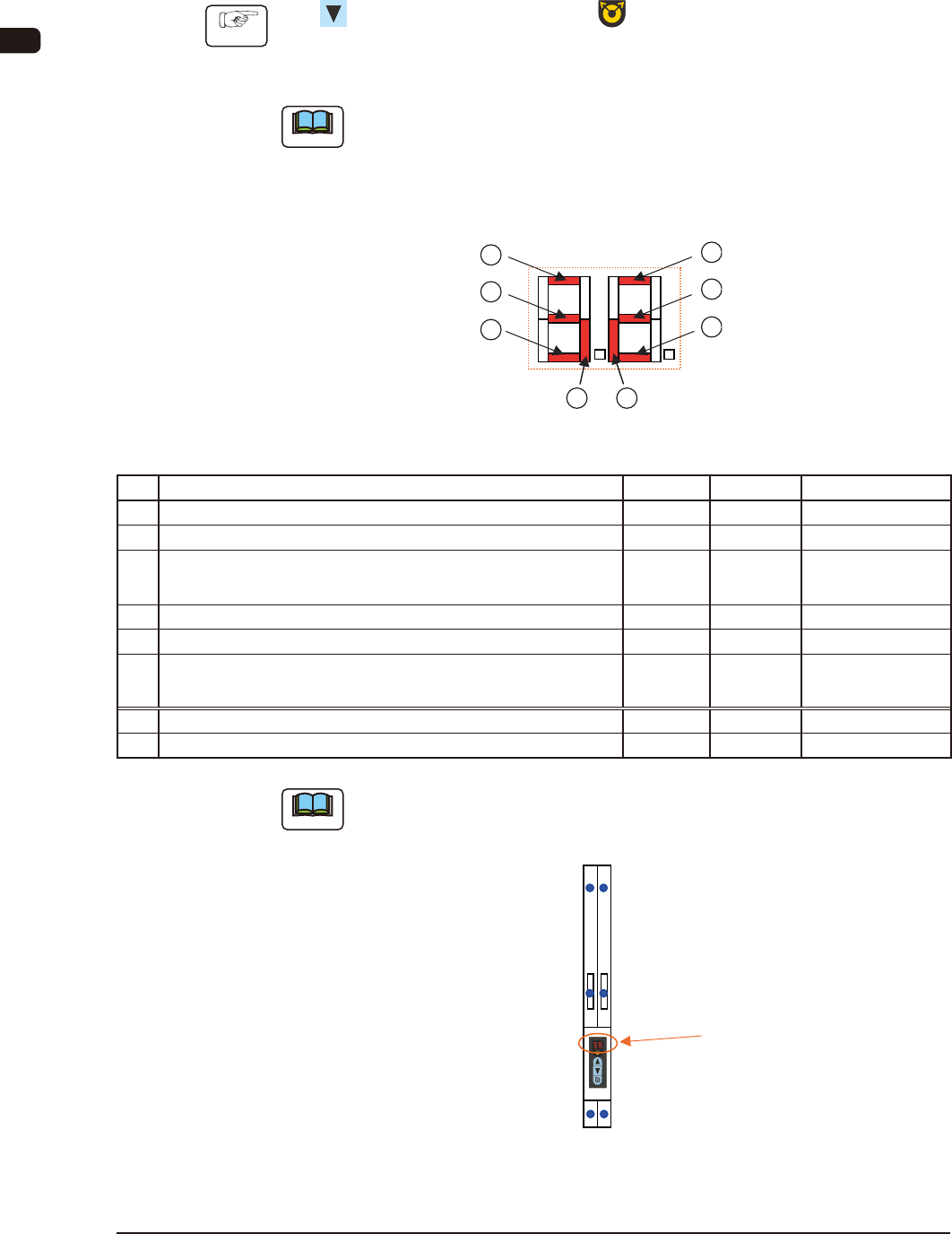

4.2.10センサなどの I/O 状態表示
フィーダに装備されているセンサの動作状態表示灯として 7 セグ表示を代
用する機能です。
手順
(1) ボタンを押し、2 秒以内に ボタンを押して、同時押し状態
を 2 秒間継続する。
2 秒間の操作継続が確認された後、I/O 状態表示モードに移行します。
ノート
本モードを終了する場合は、フィーダの電源遮断、もしくは、本モード
移行操作（上記操作）を行うことで、通常表示モードに戻ります。
7 セグ表示部の各セグメントと I/O（センサ、信号）の対応は以下のとお
りです。
7セグ表示部
」
1
7 8
2
3
4
5
6
FD3
No. センサ / 信号名 点灯 状態 備考
① レーン 1 継ぎ目検出センサ ON(Low) 通光 GD タイプのみ
② レーン 1 カバーテープ巻取りテンション検出センサ ON(Low) 遮光
③ レーン 1 スプロケット原点検出センサ ON(Low) 磁極検出 GD-28081,28083
のみ
④ レーン 2 継ぎ目検出センサ ON(Low) 通光 GD タイプのみ
⑤ レーン 2 カバーテープ巻取りテンション検出センサ ON(Low) 遮光
⑥ レーン 2 スプロケット原点検出センサ ON(Low) 磁極検出 GD-28081,28083
のみ
⑦ 接続確認信号（マウンタ本体への出力信号） ON(Low)
⑧ READY 信号（マウンタ本体への出力信号） ON(Low)
TD1
ノート
表示部の 7 セグレイアウトの割付けは、フィーダ実機のセンサ並びのイ
メージになっています。
レーン2カバーテープ巻取り
テンション検出センサ
レーン
レーン2スプロケット
原点検出
レーン1スプロケット
原点検出
1カバーテープ巻取り
テンション検出センサ
7セグ表示部
レーン2継ぎ目検出
レーン1継ぎ目検出
FD4
