OM-1605
5-1
5. チップ部品の吸着位置合せ
0906-002
5. チップ部品の吸着位置合せ
チップ部品を正しく吸着させるために、チップ部品センタと吸着位置を合
せます。

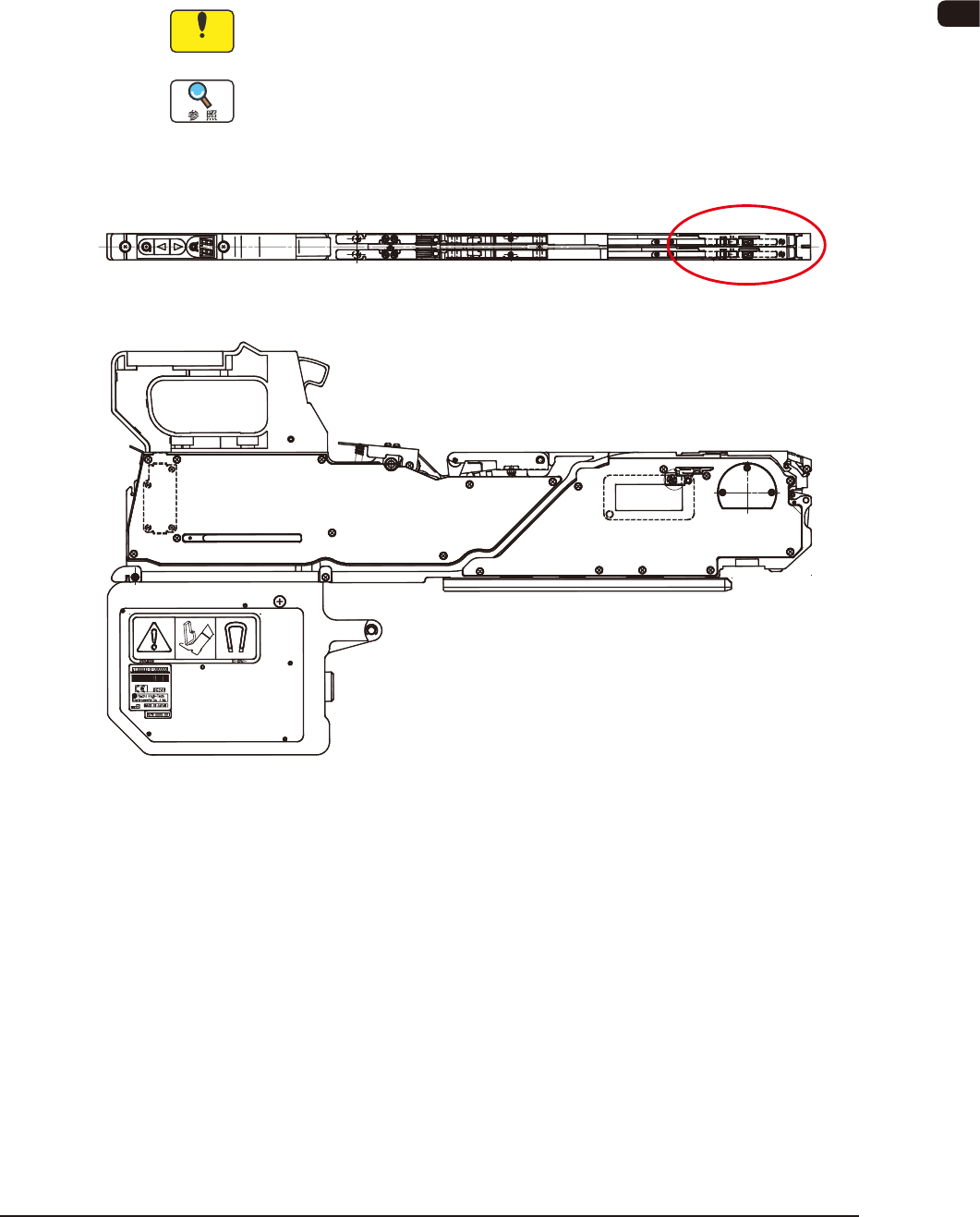

サプレッサに部品センタセット位置がマーキングされています。
また、吸着位置は送りピッチによって異なります。
注 意
チップ部品センタと吸着位置を合せないと、正しく吸着が行えません。
テープの送り操作については、“4.2.4 最小ピッチ送り操作”を参照し
てください。
サプレッサ
FE1
OM-1605
5-2

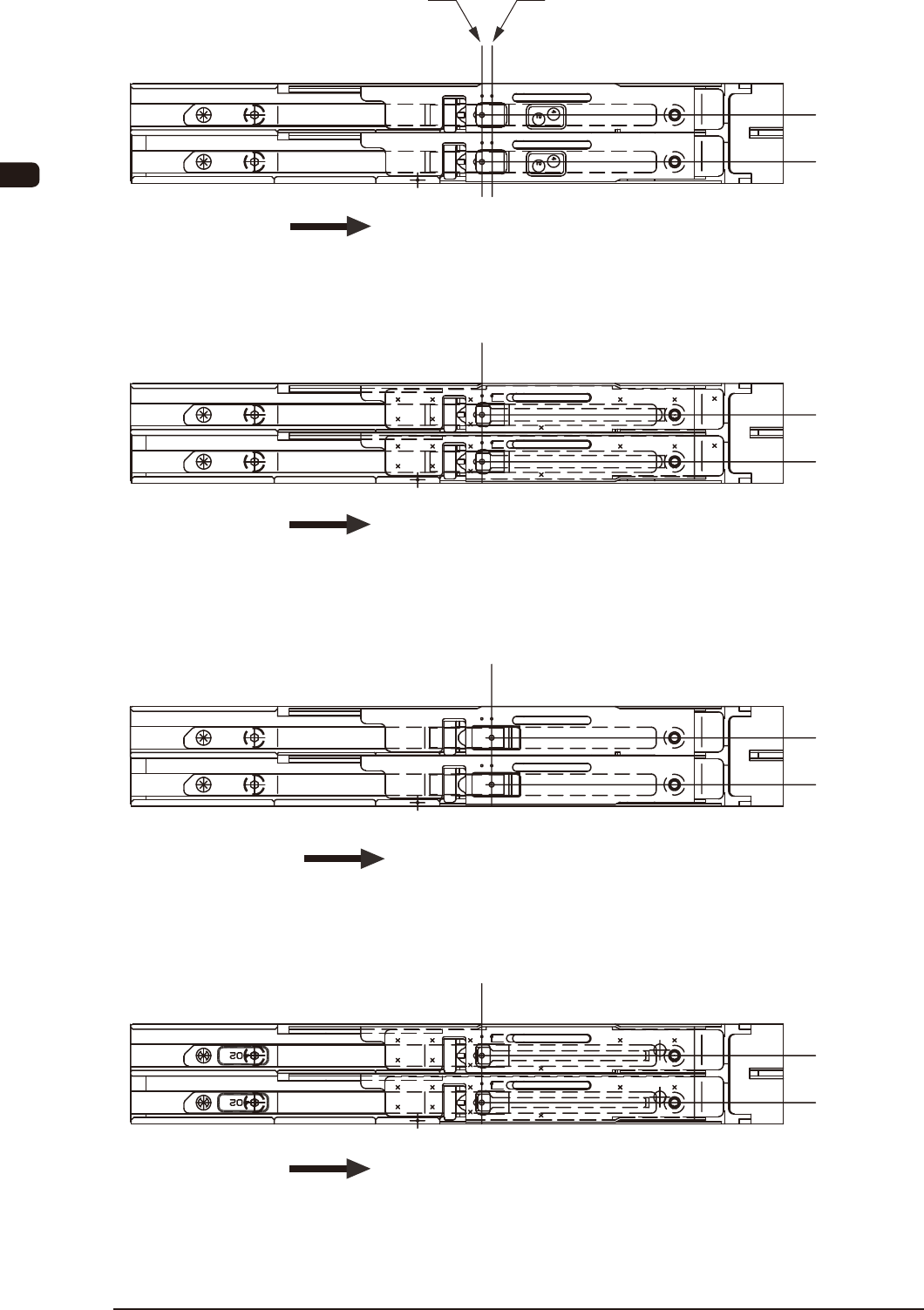

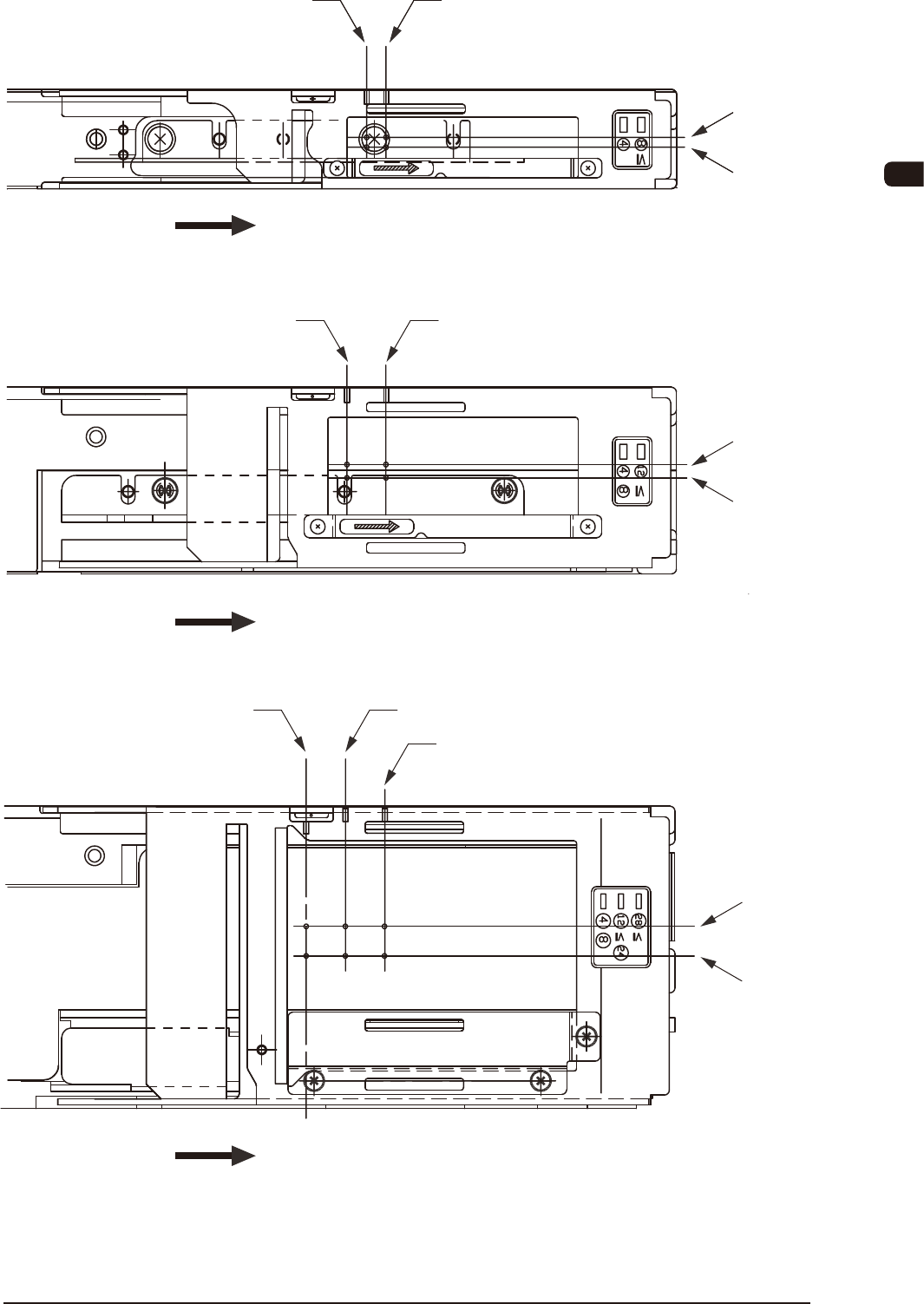

5. チップ部品の吸着位置合せ
送り方向
GD-28081
送り方向
GD-28083
吸着位置
吸着位置(2 mmピッチのみ)
吸着位置(8 mmピッチのみ)
吸着位置
吸着位置
吸着位置
吸着位置(2 mmピッチのみ)
吸着位置
吸着位置
送り方向
GT-28080, GD-28080
送り方向
GT-28082, GD-28082
4 mmピッチの時の吸着位置
吸着位置
吸着位置
2 mmピッチの時の吸着位置
FE2
0906-002
OM-1605
5-3
5. チップ部品の吸着位置合せ
送り方向
GT-24322, GD-24322
12 ,16, 20, 24 mmピッチの時の吸着位置
32mm幅テープ
吸着位置
24mm幅テープ
吸着位置
4, 8 mmピッチの時の吸着位置
送り方向
GT-44562, GD-44562
12 ,16, 20, 24 mmピッチの時の吸着位置
28 ,32, 36, 40 mmピッチの時の吸着位置
56mm幅テープ
吸着位置
44mm幅テープ
吸着位置
4, 8 mmピッチの時の吸着位置
送り方向
GT-12162, GD-12162
8, 12 ,16 mmピッチの時の吸着位置
16mm幅テープ
吸着位置
12mm幅テープ
吸着位置
4 mmピッチの時の吸着位置
送り方向
GT-12162, GD-12162
8, 12 ,16 mmピッチの時の吸着位置
16mm幅テープ
吸着位置
12mm幅テープ
吸着位置
4 mmピッチの時の吸着位置
FE3
